$ 3.990 IVA incluido
El modulo de fuente de alimentación L7805 proporciona una regulación de voltaje constante de 5 V, convirtiendo la corriente alterna (CA) de la red eléctrica en una corriente continua (CC) estable de 5V. Este componente de tres terminales es útil para una variedad de aplicaciones electrónicas.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información

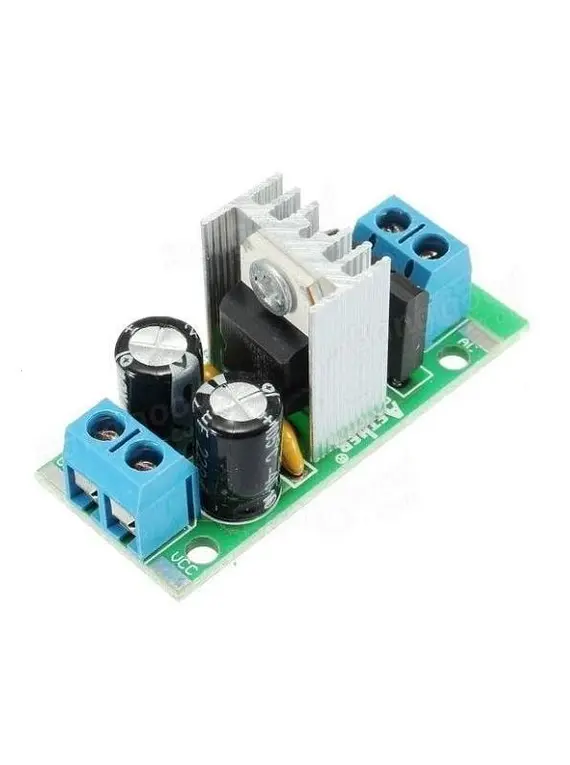

El módulo de fuente de alimentación L7805 es un regulador de voltaje que convierte corriente alterna (CA) de la red eléctrica en corriente continua (CC) estable de 5V, ideal para alimentar proyectos electrónicos como Arduino, Raspberry Pi y más. Este módulo es fácil de usar, compacto y proporciona una salida confiable con protección térmica.
Especificaciones
| Especificación | Detalle |
|---|---|
| Voltaje de Entrada | 220 V CA |
| Voltaje de Salida | 5 V CC |
| Corriente de Salida | Hasta 1.2 A |
| Corriente Máxima | 1.5 A |
| Tamaño del Módulo | 43 mm x 20 mm |
| Regulación de Carga | 100 mV |
| Corriente Quiescente | 8 mA |
| Tensión de Ruido de Salida | 42 uV |
| Impedancia de Salida | 15 mΩ |
| Voltaje de Entrada (DC) | 8 V a 15 V |
| Voltaje de Entrada (AC) | 6 V a 12 V |
| Condensadores | 2 x 35V 220 μF |
| Puedes usar | CA o CC como entrada |
Documentación
Información Adicional
Dimensiones
PinOut
Teoría del Funcionamiento
El módulo L7805 utiliza un rectificador de puente de onda completa para convertir la corriente alterna en corriente continua. Los condensadores de alta capacidad filtran y suavizan la salida, mientras que el disipador de calor asegura un funcionamiento estable, evitando el sobrecalentamiento.
Enlaces Externos
Preguntas Frecuentes
La especificación menciona «220V AC», ¿puedo conectar este módulo directamente a un enchufe de pared?
NO, BAJO NINGUNA CIRCUNSTANCIA. Esta es la aclaración más importante para un uso seguro. El módulo NO se puede conectar directamente a 220V. La entrada «AC» se refiere a una corriente alterna de BAJO VOLTAJE (entre 6V y 12V AC). Para usarlo con la red eléctrica de tu casa, es indispensable utilizar un transformador externo que reduzca los 220V al rango de 6V-12V AC. Conectar 220V directamente al módulo lo destruirá instantáneamente y representa un grave peligro de electrocución e incendio.
¿Por qué el rango de entrada es de 6V-12V para AC, pero de 8V-15V para DC?
Esto se debe a cómo el módulo procesa cada tipo de voltaje.
- Entrada AC: El voltaje alterno (ej. 12V AC RMS) primero pasa por el puente rectificador, que lo convierte en DC pulsante. Los condensadores lo filtran, elevando el voltaje a un valor de pico cercano a (V_AC * 1.414), que es más alto que el valor nominal.
- Entrada DC: El voltaje continuo se aplica directamente al circuito después del puente rectificador. Por ello, debe ser superior al voltaje de salida (5V) más el voltaje de «dropout» del regulador L7805 (que es de unos 2.5V). Por eso necesita un mínimo de 8V DC para garantizar una salida estable de 5V.
El módulo incluye un disipador. ¿Es suficiente para entregar la corriente máxima de 1.2A de forma continua?
El disipador de calor incluido es adecuado para cargas moderadas, típicamente hasta 500-600mA. Para un uso continuo con corrientes cercanas al máximo de 1.2A, especialmente si el voltaje de entrada es alto (ej. 12V AC o 15V DC), el regulador L7805 generará una cantidad significativa de calor. Para estas aplicaciones de alta demanda, es muy recomendable asegurar una buena ventilación alrededor del módulo o incluso considerar cambiar el disipador por uno de mayor tamaño para garantizar la estabilidad a largo plazo.
¿Qué ventajas ofrece este módulo lineal frente a usar un cargador de celular USB (fuente conmutada) para obtener 5V?
La principal ventaja técnica es la calidad y limpieza de la señal de salida.
- Este Módulo Lineal: Utiliza un regulador L7805 que produce una salida de 5V con muy bajo ruido y rizado (ripple). Es la opción superior para alimentar circuitos analógicos sensibles como preamplificadores de audio, sensores de precisión o ADCs, donde el ruido eléctrico de una fuente conmutada podría afectar las mediciones.
- Cargador USB (Conmutado): Es más eficiente energéticamente, pero su naturaleza de conmutación de alta frecuencia puede introducir ruido eléctrico en la línea de alimentación.
Elije este módulo cuando la pureza de la señal de 5V es crítica para tu proyecto.
¿Es este módulo una buena opción para alimentar una Raspberry Pi?
Aunque técnicamente entrega 5V, puede no ser la mejor opción para Raspberry Pi (especialmente modelos 3, 4 o 5). Las Raspberry Pi son muy sensibles a la calidad de la alimentación y pueden tener picos de consumo de corriente muy altos (>2A) que superan la capacidad de este módulo. Para garantizar un funcionamiento estable sin advertencias de bajo voltaje, se recomienda una fuente de alimentación conmutada de alta calidad diseñada específicamente para Raspberry Pi (típicamente de 5V y 3A o más). Este módulo es perfecto para Arduino, ESP32 y otros microcontroladores con un consumo más estable y moderado.
Si decido usar la entrada AC, ¿qué características debe tener el transformador que necesito?
Necesitas un transformador con un devanado secundario que entregue un voltaje entre 6V AC y 12V AC. Además, debes fijarte en su potencia, medida en Volt-Amperes (VA). La potencia del transformador debe ser suficiente para tu carga. Por ejemplo, si tu proyecto consumirá 0.8A a 5V (4 Watts), una buena práctica es elegir un transformador con una capacidad de VA que sea al menos el doble de la potencia de salida DC (ej. un transformador de 10-12VA para una carga de 4W) para compensar las pérdidas de energía en forma de calor durante la rectificación y regulación.
