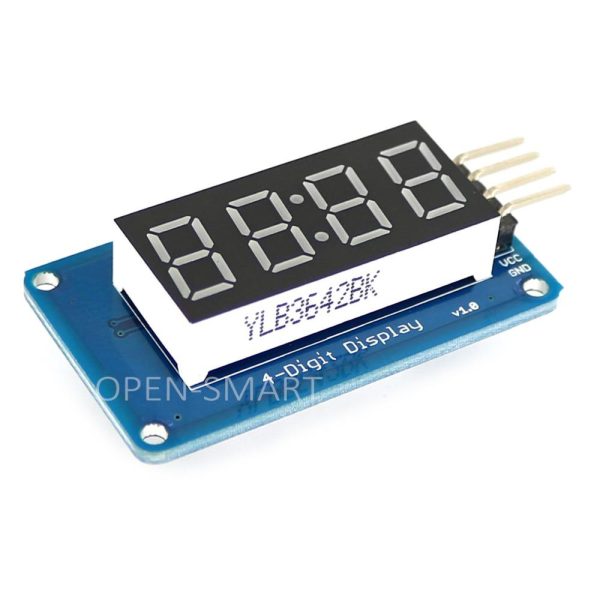

módulo display 7 segmentos 4 digitos 0.36″ tipo reloj 4 Bits

Información

El módulo de 7 segmentos con 4 dígitos TM1637 ofrece una solución eficiente al proporcionar todas las funciones de un display 7 segmentos convencional de 4 dígitos, pero con la ventaja de utilizar solo 4 pines en lugar de los 12 originalmente requeridos. Esto se logra mediante la inclusión del chip TM1637, lo que simplifica la interfaz.

Adicionalmente, el uso de este módulo reduce la complejidad de conexión al utilizar únicamente 4 pines. Los dos pines digitales restantes permiten controlar tanto la frecuencia de muestreo como la iluminación del display.

Este módulo, disponible en un llamativo color rojo con una luminosidad destacada, es ideal para aplicaciones con microcontroladores. Se basa en el circuito integrado TM1637, el cual facilita el control mediante el bus TWI (Interfaz de dos señales), utilizando solamente 2 líneas para la comunicación serial síncrona.

Especificaciones

Especificación	Detalle
Modelo	4-bit LED digital tube module
Tipo de Pantalla	7 segmentos de 4 dígitos
Color del LED	Rojo
Voltaje de Operación	3.3V – 5V
Consumo de corriente	30mA (típico), 80mA (máximo)
Controlador Integrado	TM1637
Registros de desplazamiento	74HC595
Dimensiones	42mm x 24mm x 12mm
Interfaz de Control	4 pines (GND, VCC, DIO, CLK)
Agujeros de montaje	4 agujeros M2
Formato de dígitos	Ánodo común, 0.36 pulgadas

Documentación

dimensiones

pinout



Información Adicional

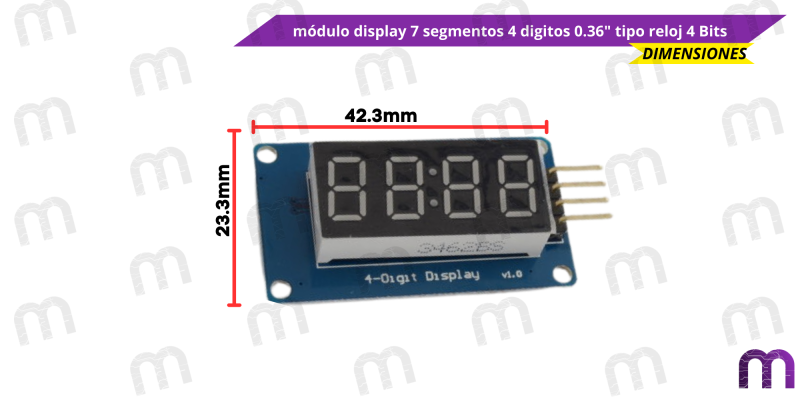

DIMENSIONES

PINOUT



Teoría del Funcionamiento

Los sistemas embebidos como Arduino, PIC u otros trabajan únicamente con lógica binaria (1 y 0), cuyos datos no son de fácil interpretación para los humanos. Es por eso que para «leer» los datos usamos displays y pantallas. Este módulo permite mostrar 4 dígitos en formato 7 segmentos, ideal para ser utilizado como contador, reloj o indicador.

El módulo posee 2 registros 74HC595 conectados a un display de 4 dígitos ánodo común. Para mostrar todos los dígitos encendidos es necesario utilizar una técnica de multiplexación: encender un solo dígito a la vez y luego encender el siguiente. Repitiendo este proceso rápidamente, podemos «engaar» a nuestros ojos y lograr mostrar los 4 dígitos encendidos «en simultáneo».

Para trabajar con este display solo se necesita conectar 3 pines (DATA, CLK, LATCH). Se pueden conectar más módulos en cascada y mostrar más datos sin necesidad de utilizar más pines de Arduino.

Enlaces Externos

• Librería para Arduino
• Video explicativo
