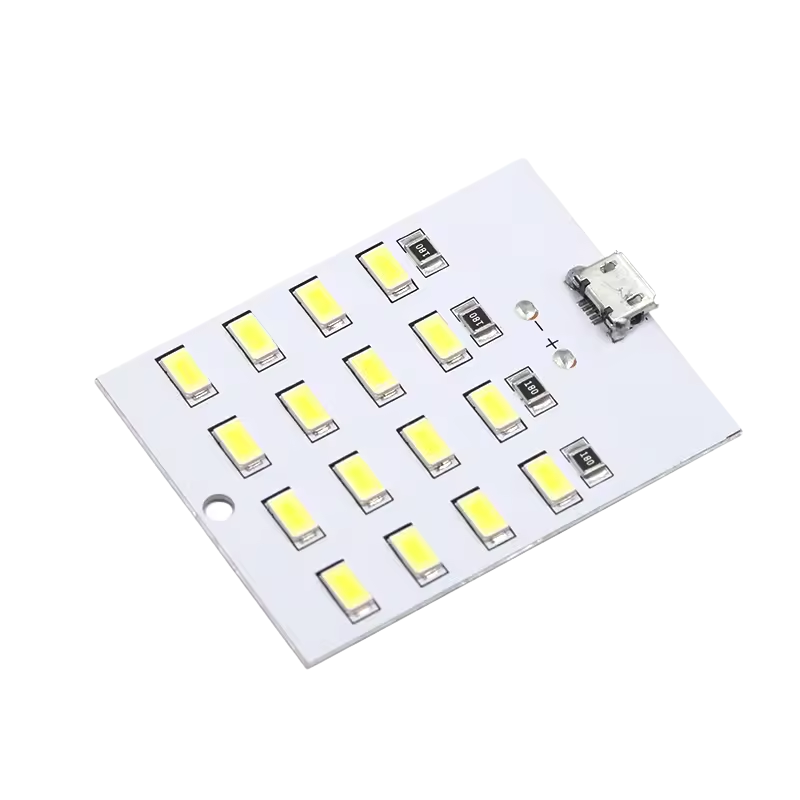

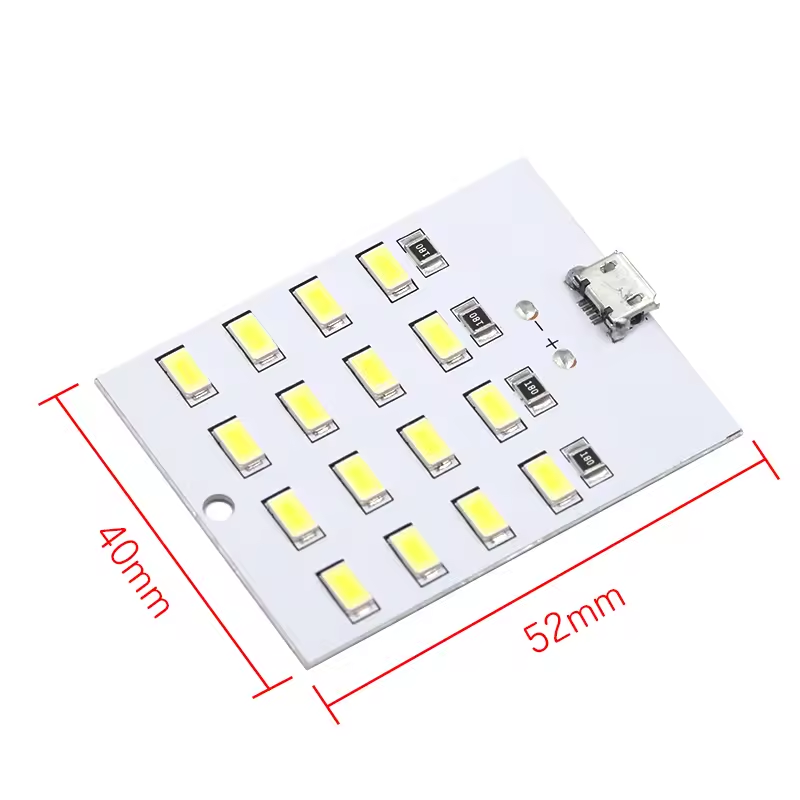

Panel de iluminación led 5730 16 led

Los LEDs SMD 5730 son conocidos por su alta eficiencia lumínica, lo que significa que producen una cantidad significativa de luz (lúmenes) por vatio de energía consumida, contribuyendo al «bajo consumo energético» mencionado. Generalmente ofrecen una buena reproducción cromática (CRI) y una luz brillante y uniforme. Esto los hace ideales para aplicaciones donde se requiere una iluminación clara y potente sin un consumo excesivo, como en la iluminación de tareas, maquetas detalladas o como fuente de luz principal en pequeños proyectos portátiles.

El voltaje de operación específico y la corriente no se detallan en la descripción, lo cual es crucial. Los LEDs 5730 individualmente suelen operar alrededor de 3.0-3.4V. La configuración de los 16 LEDs en el panel (series, paralelo o una combinación) determinará el voltaje total del panel. Es común que estos paneles estén diseñados para voltajes estándar como 12V DC.
Para determinar la corriente:

1. Verifica la PCB: A menudo, el voltaje de operación o la configuración están impresos en la placa del panel.
2. Consulta el Datasheet (si es un panel genérico, busca configuraciones típicas): Paneles de 16 LEDs 5730 para 12V podrían tener configuraciones de 4 series de 4 LEDs en paralelo, o similar. Cada LED 5730 puede consumir entre 50mA y 150mA (típico ~50-60mA para larga vida útil).
3. Prueba con Cuidado: Si no hay información, puedes comenzar con una fuente de voltaje variable y una resistencia limitadora de corriente, incrementando gradualmente el voltaje (si conoces la configuración en serie) o usando una fuente de corriente constante si conoces el voltaje directo por LED. Es preferible buscar documentación o contactar al soporte técnico para evitar daños.

Una vez conocido el voltaje, la corriente total será la suma de las corrientes de las cadenas en paralelo, o la corriente de una cadena si todos están en serie (menos común para 16 LEDs de este tipo). Se recomienda usar una fuente de alimentación de corriente constante (driver LED) o una fuente de voltaje estabilizada con las resistencias adecuadas si los LEDs no las traen integradas por grupo.

Aunque los LEDs 5730 son eficientes, al agrupar 16 de ellos en un panel compacto, pueden generar una cantidad considerable de calor, especialmente si se operan a su máxima potencia. Para asegurar la «larga vida útil y alta resistencia»:

• Si el panel está montado sobre una PCB de aluminio (común para disipación), esto ya ayuda significativamente.
• Si está sobre una PCB FR4 estándar, y se va a usar de forma continua o en un espacio sin mucha ventilación, es recomendable montarlo sobre una superficie que pueda actuar como disipador de calor (ej. una placa metálica) o asegurar una buena circulación de aire.
• Operar los LEDs ligeramente por debajo de su corriente máxima también reduce la generación de calor y extiende su vida útil.

El sobrecalentamiento puede reducir la eficiencia lumínica y acortar la vida de los LEDs.

La forma más común y eficiente de controlar el brillo de un panel LED como este es mediante la Modulación por Ancho de Pulso (PWM). Esto implica:

• Utilizar un microcontrolador (como Arduino, ESP32) o un circuito generador de PWM.
• Conectar la salida PWM a un transistor adecuado (MOSFET de nivel lógico si el panel consume una corriente significativa) que actuará como un interruptor rápido para el panel LED.
• Al variar el ciclo de trabajo (duty cycle) de la señal PWM, se varía la cantidad de tiempo que el panel está encendido versus apagado. El ojo humano percibe esto como un cambio en el brillo.

Asegúrate de que el transistor o driver utilizado sea capaz de manejar el voltaje y la corriente total del panel LED. No se recomienda controlar el brillo simplemente variando el voltaje de alimentación de forma lineal, ya que puede ser ineficiente y afectar el color de la luz.

La descripción no detalla el tipo exacto de conexiones. Sin embargo, los paneles LED de este tipo suelen venir con:

• Pads de Soldadura: Generalmente marcados con (+) y (-) para la conexión de la alimentación. Necesitarás soldar cables a estos pads.
• Agujeros de Montaje: Algunos paneles incluyen pequeños orificios en las esquinas o bordes para fijarlos con tornillos a una superficie.
• Adhesivo: Ocasionalmente, pueden tener una capa adhesiva en la parte posterior para un montaje rápido, aunque esto es menos común en paneles que pueden generar calor.

Para una instalación robusta en «paneles personalizados» o «vehículos», se recomienda asegurar el panel mecánicamente (tornillos, soportes) y asegurar que las conexiones soldadas estén bien hechas y aisladas si es necesario. La parte posterior del panel debe considerarse para la disipación de calor.

La descripción indica que ofrece una «iluminación intensa y uniforme». Los LEDs SMD 5730, al estar distribuidos en un panel de 16 unidades, están diseñados para crear una fuente de luz más difusa que un solo LED puntual. Esta disposición ayuda a reducir las sombras marcadas y a evitar «puntos calientes» (hotspots) de luz intensa, proporcionando una iluminación más homogénea sobre un área. Sin embargo, el grado de uniformidad también dependerá de la distancia entre el panel y la superficie a iluminar, y si se utiliza algún tipo de difusor adicional. Para aplicaciones muy críticas de uniformidad, se podrían necesitar ópticas o difusores complementarios.

Sí, la mención de «bajo consumo energético, ideal para proyectos portátiles» sugiere que es una opción viable. Sin embargo, para proyectos con baterías, debes considerar:

• Voltaje de Batería vs. Voltaje del Panel: Si el voltaje del panel (ej. 12V) es diferente al de tu batería (ej. una LiPo de 3.7V o 7.4V), necesitarás un convertidor de voltaje DC-DC (step-up o boost converter) para alimentarlo correctamente. Esto añade algo de complejidad y posibles pérdidas de eficiencia.
• Capacidad de la Batería (mAh o Wh): Deberás calcular la corriente total que consume el panel a su brillo deseado para estimar cuánto tiempo durará la batería. Por ejemplo, si el panel consume 500mA (0.5A) y tienes una batería de 2000mAh, teóricamente duraría unas 4 horas (2000mAh / 500mA = 4h), sin contar la eficiencia del convertidor.
• Control de Brillo: Implementar PWM para reducir el brillo cuando no se necesita la máxima intensidad puede extender significativamente la vida de la batería.

A pesar de ser de «bajo consumo» relativo a otras tecnologías de iluminación para una salida similar, 16 LEDs 5730 pueden consumir una cantidad de energía notable para sistemas de batería muy pequeños si están encendidos constantemente a pleno brillo.
