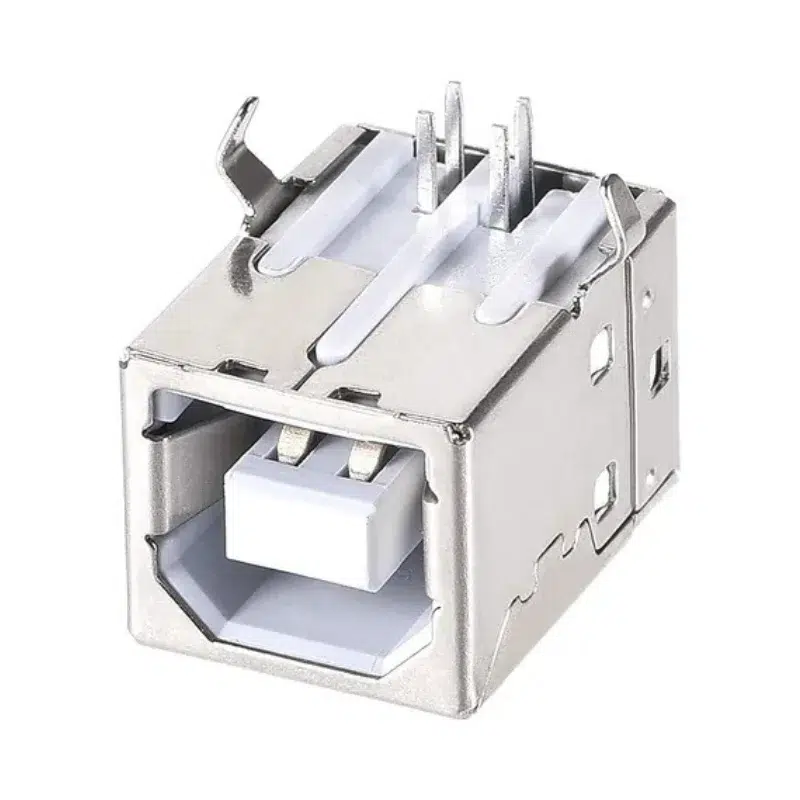

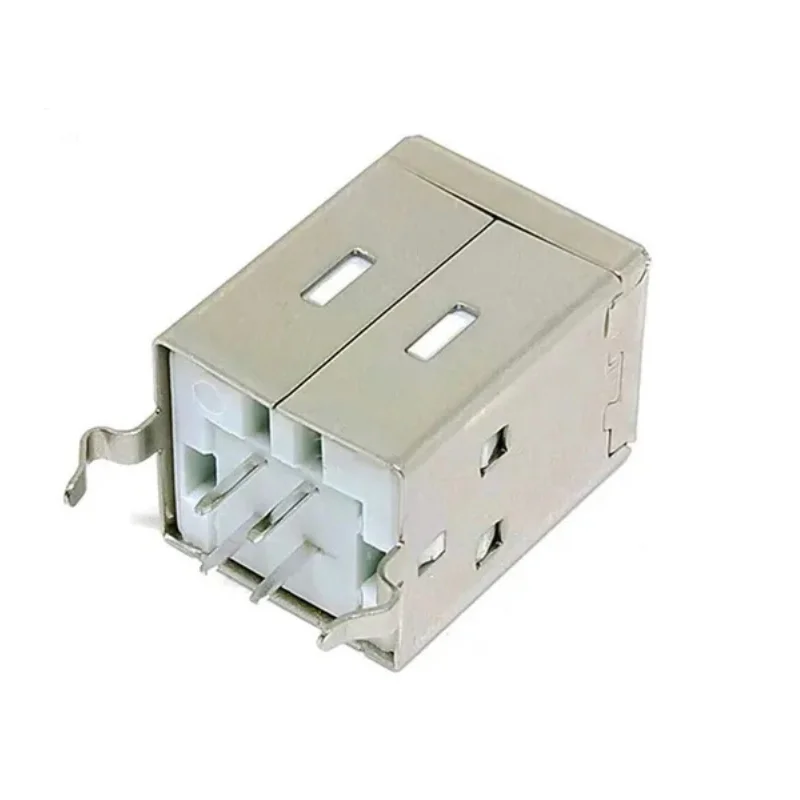

Puerto USB Tipo B Hembra para Soldadura en PCB
$ 990 IVA incluido
El Puerto USB Tipo A Hembra es un conector USB 2.0 de 4 pines para montaje en PCB. Con carcasa blindada y anclajes mecánicos, es ideal para placas de desarrollo, hubs USB y proyectos de electrónica que necesitan integrar una conexión USB de forma robusta.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Puerto USB Tipo A Hembra para Soldadura en PCB es un conector estándar USB 2.0, diseñado para ser montado directamente en una placa de circuito impreso (PCB). Este conector hembra de 4 pines, con su carcasa metálica y terminales de orificio pasante (through-hole), permite la conexión de cables con conectores USB Tipo A macho, lo que lo hace indispensable para una gran variedad de proyectos electrónicos y de hardware.
La carcasa metálica del conector proporciona un blindaje EMI/RFI, y las pestañas laterales para anclaje en la PCB garantizan una sujeción mecánica robusta, evitando que el conector se suelte al conectar o desconectar un cable. Es un componente esencial para placas de desarrollo, adaptadores, hubs USB, proyectos de bricolaje con microcontroladores (Arduino, Raspberry Pi) y en la fabricación de equipos electrónicos que necesitan un puerto USB para datos y/o alimentación. La conexión a la PCB se realiza fácilmente mediante soldadura de los 4 pines de datos y alimentación, y los puntos de anclaje de la carcasa.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Conector | Puerto USB Tipo A Hembra |
| Estándar de Conexión | USB 2.0 |
| Número de Pines | 4 (VBUS, D-, D+, GND) |
| Método de Montaje | Soldadura a través del orificio (Through-Hole Technology – THT) |
| Material de la Carcasa | Metal (con blindaje y anclajes) |
| Material de los Contactos | Aleación de Cobre Niquelada o Chapada en Oro |
| Voltaje Nominal | 5 V DC |
| Corriente Nominal | 500 mA (típica, según estándar USB 2.0) |
| Velocidad de Transferencia | Hasta 480 Mbps (USB 2.0) |
| Dimensiones Típicas | Aprox. 14 mm x 12 mm x 12 mm (sin pines) |
| Temperatura de Operación | -20°C a +70°C (típica) |
Características Adicionales
| Característica | Detalle |
|---|---|
| Conexión Estándar | Compatible con cualquier cable USB Tipo A macho |
| Montaje Robusto en PCB | Anclajes mecánicos para evitar que el conector se suelte de la placa |
| Blindaje EMI/RFI | La carcasa metálica reduce las interferencias electromagnéticas |
| Fácil Soldadura | Pines de orificio pasante para una soldadura sencilla y segura |
| Ideal para Prototipos | Componente esencial para añadir puertos USB a placas de desarrollo personalizadas |
| Durabilidad | Diseñado para soportar múltiples ciclos de conexión y desconexión |
Preguntas Frecuentes
¿Cuál es la función principal de este conector USB Tipo A Hembra?
La función principal es proporcionar un punto de conexión estandarizado para cables USB Tipo A macho en una placa de circuito impreso. Permite la comunicación de datos y/o la alimentación de 5V DC a dispositivos electrónicos, integrando la funcionalidad USB directamente en la PCB.
¿Cómo se suelda este conector en una PCB?
Para soldar el conector, primero se insertan los 4 pines de datos/alimentación y las dos pestañas de anclaje en los orificios correspondientes de la PCB. Luego, se suelda cada uno de los 4 pines a la placa. Las pestañas de anclaje se sueldan a los pads de tierra o se usan para proporcionar una fijación mecánica adicional a la placa, lo que aumenta la resistencia del conector.
¿Puedo usar este conector para USB 3.0?
No, este conector es un estándar USB 2.0. Aunque un cable USB 3.0 podría encajar, no funcionará a la velocidad de USB 3.0 porque este conector no tiene los pines adicionales necesarios para la transmisión de datos SuperSpeed. Para USB 3.0, se necesita un conector diferente que tiene un total de 9 pines o más.
¿Qué precauciones debo tener al soldar este conector?
Al soldar, es importante asegurar una buena fijación mecánica del conector a la placa antes de aplicar soldadura, para que los pines queden correctamente alineados. Soldar primero los anclajes mecánicos puede ayudar. También, utiliza un soldador con la temperatura adecuada y no apliques demasiado calor para evitar dañar la carcasa de plástico interna del conector.
