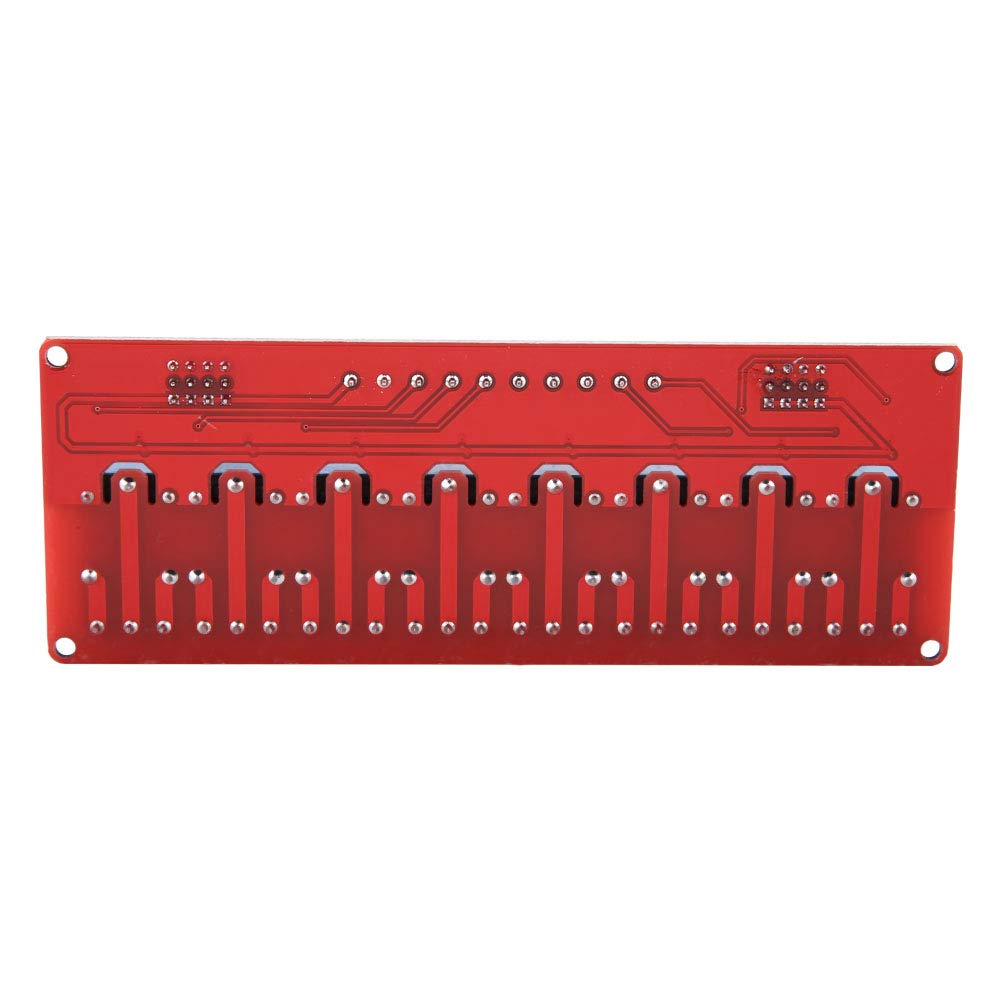

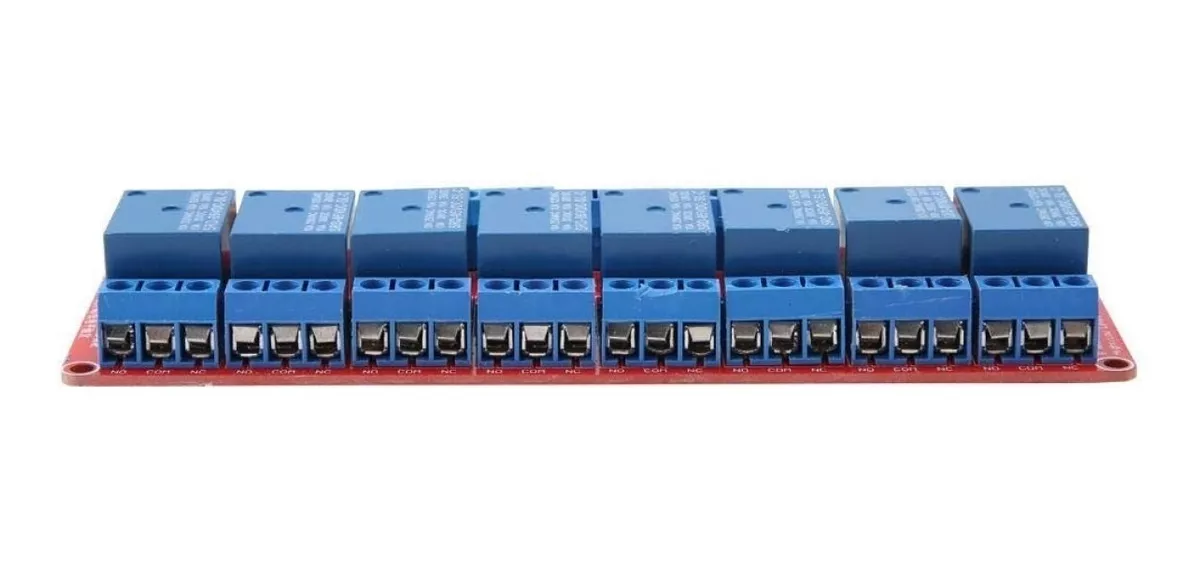

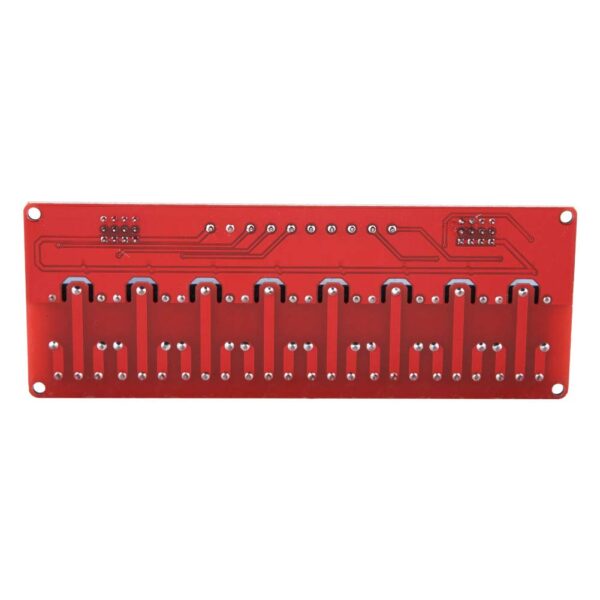

Relé 5V 8 Canales Con Selector
$ 8.290 IVA incluido
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El módulo de relés es perfecto para la conmutación de cargas de potencia, como bombillas y motores, entre otros dispositivos externos. Los contactos de los relés están diseñados para soportar hasta 10 A y 250 VCA (5 VCC), aunque es recomendable dejar un margen de seguridad por debajo de estos límites. Para garantizar un funcionamiento sin interferencias, las entradas de control están aisladas mediante optoacopladores.
Características:
- Todas las entradas están optoacopladas, lo que permite controlar los relés utilizando un rango de voltaje.
- El módulo de relés proporciona la flexibilidad de controlar la lógica de activación utilizando señales de LOW o HIGH. Esta configuración se puede ajustar cambiando la posición de un jumper.
Preguntas Frecuentes
¿Cómo sé si este Módulo de Relé de 8 Canales es adecuado para mi proyecto de control de dispositivos?
Este módulo de relé de 8 canales con alimentación de 5V es ideal para proyectos que requieren controlar hasta ocho cargas eléctricas de forma independiente. Es compatible con señales lógicas de 3.3V o 5V de microcontroladores como Arduino, PIC, o Raspberry Pi. Si necesitas conmutar múltiples dispositivos (luces, motores pequeños, solenoides, etc.) que operan a voltajes o corrientes que tus microcontroladores no pueden manejar directamente, este módulo es una solución muy versátil y segura gracias a sus optoacopladores.
¿Qué son los optoacopladores y el selector de disparo en este módulo de relé, y por qué son importantes?
Los optoacopladores proporcionan un aislamiento eléctrico entre el circuito de control del microcontrolador y el circuito de potencia de los relés. Esto protege a tu microcontrolador de picos de voltaje o ruido eléctrico que puedan generarse al conmutar cargas, aumentando la seguridad y fiabilidad. El selector de disparo permite elegir si el relé se activa con una señal lógica alta o baja, lo que mejora la compatibilidad con diferentes microcontroladores y configuraciones de circuito.
¿Cómo conecto este módulo de relé a mi microcontrolador (como Arduino) y a las cargas que quiero controlar?
La conexión se realiza en tres partes principales:
1. Alimentación del modulo: Conecta el pin VCC a una fuente de 5V y el pin GND a tierra. Puedes usar la salida de 5V de tu Arduino si su capacidad de corriente es suficiente, o una fuente de alimentacion externa de 5V.
2. Entradas de control: Conecta los pines de entrada de cada rele (generalmente IN1 a IN8) a pines digitales de salida de tu microcontrolador.
3. Conexión de la carga: Cada rele tiene terminales COM (comun), NO (normalmente abierto) y NC (normalmente cerrado). Conecta la carga entre COM y NO para que se active cuando el rele este energizado, o entre COM y NC para que se desactive.
¿Cuáles son los límites de voltaje y corriente que pueden manejar los relés de este módulo?
Cada relé en este módulo tiene una capacidad de conmutación de hasta 10 Amperios (A) para voltajes de Corriente Alterna (CA) de hasta 250V, y hasta 10 Amperios (A) para voltajes de Corriente Continua (CC) de hasta 30V. Es fundamental no exceder estos límites para garantizar la seguridad y la longevidad del módulo.
¿Qué beneficio aporta la protección de diodo de rueda libre incluida en cada relé?
El diodo de rueda libre, conectado en paralelo a la bobina del relé, protege los circuitos de control (transistores del módulo y, por extensión, tu microcontrolador) de los picos de voltaje inverso que se generan cuando la bobina del relé se desenergiza. Esto ayuda a prevenir daños y asegura un funcionamiento más fiable del sistema.
¿En qué tipos de proyectos de electrónica, robótica o automatización es más útil este módulo de relé de 8 canales?
Este módulo es ideal para una amplia gama de aplicaciones, incluyendo:
* Control de múltiples dispositivos de iluminación y electrodomésticos en proyectos de domótica.
* Activación o desactivación de múltiples motores, solenoides o electroválvulas en robótica.
* Sistemas de control industrial para operar maquinaria ligera de forma independiente.
* Proyectos con Arduino o Raspberry Pi que necesiten interactuar con varios dispositivos de mayor voltaje o corriente simultáneamente.
* Creación de sistemas de seguridad o alarmas que activen diversos dispositivos externos.
