Sensor de monitoreo cardíaco y ECG AD8232
$ 8.190 IVA incluido
El monitor de ritmo cardiaco AD8232 es una tarjeta de bajo costo usada para medir la actividad eléctrica del corazón. Esta actividad eléctrica puede ser registrada como un electrocardiograma -ECG- o una salida como una lectura analógica. Los electrocardiogramas pueden ser extremadamente ruidosos, por lo que el AD8232 actúa como un amplificador operacional que ayuda a obtener una señal clara de los intervalos PR y QT fácilmente.
El AD8232 es un bloque de señales integradas condicionadas para ECG y otras aplicaciones de medición biopotenciales. Está diseñado para extraer, amplificar y filtrar pequeñas señales biopotenciales en presencia de condiciones ruidosas, así como aquellas creadas por el movimiento o la colocación de electrodos
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Sin existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información

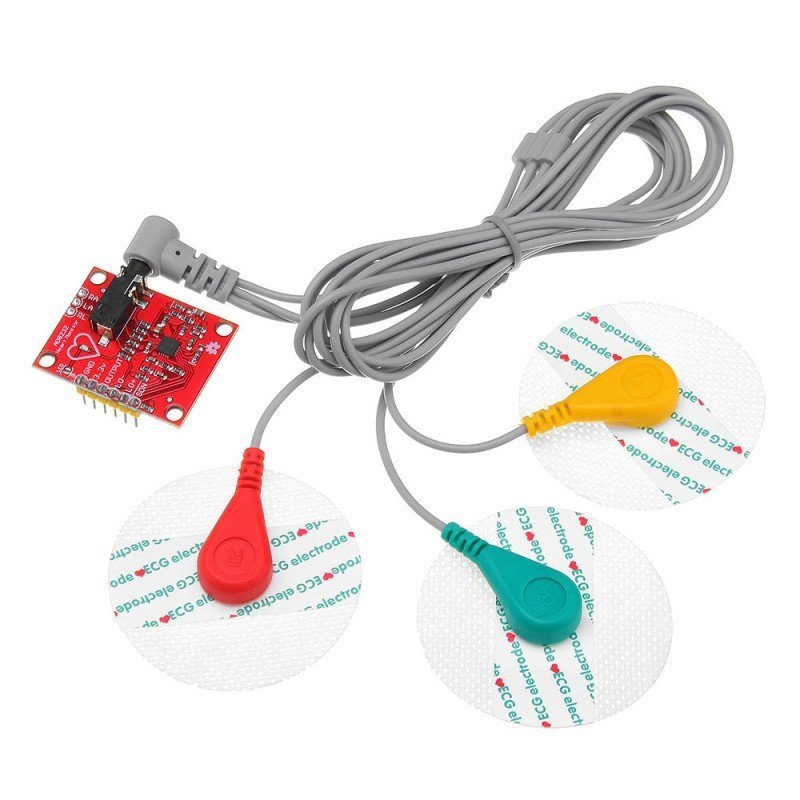

Sensor de monitoreo cardíaco y ECG AD8232
¿Qué es?
El AD8232 es un módulo de monitoreo de señales eléctricas del corazón, utilizado para obtener un electrocardiograma (ECG) en tiempo real. Se encarga de amplificar y filtrar la señal cardíaca para que pueda ser procesada fácilmente por un Arduino, ESP32, Raspberry Pi u otros microcontroladores.
Este sensor es ideal para proyectos de monitoreo cardíaco portátil, wearables, estudios médicos, y desarrollo de dispositivos biomédicos.
Características
- Amplificador de bioseñales de alta precisión
- Filtro de ruido para reducir interferencias
- Bajo consumo de energía
- Salida analógica de la señal ECG
- Modo de detección de contacto de electrodos
- Compatible con microcontroladores de 3.3V y 5V
Especificaciones
| Especificación | Detalles |
|---|---|
| Modelo | AD8232 |
| Tipo de medición | Señal ECG y ritmo cardíaco |
| Voltaje de operación | 3.3V – 5V |
| Corriente de operación | ~170 µA |
| Señal de salida | Analógica |
| Frecuencia de corte del filtro | 0.5 Hz – 40 Hz |
| Temperatura de operación | -40°C a 85°C |
| Dimensiones del módulo | 35mm x 30mm |
Documentación
Información Adicional
Pinout
Dimensiones
¿Cómo funciona el sensor AD8232?
El AD8232 es un amplificador de señal de biopotenciales optimizado para el registro de ECG. Su función principal es amplificar y limpiar la señal de los latidos cardíacos para que puedan ser procesados y analizados fácilmente.
- Captura de la señal ECG: Se colocan tres electrodos en el cuerpo (dos en el pecho o brazos y uno en la pierna o muñeca).
- Amplificación: El circuito amplifica la señal ECG para hacerla legible por un microcontrolador.
- Filtrado de ruido: Se eliminan señales no deseadas, como ruido muscular o interferencias eléctricas.
- Salida analógica: La señal limpia se envía a una entrada analógica del microcontrolador para ser procesada.
