Información
¿Qué es?

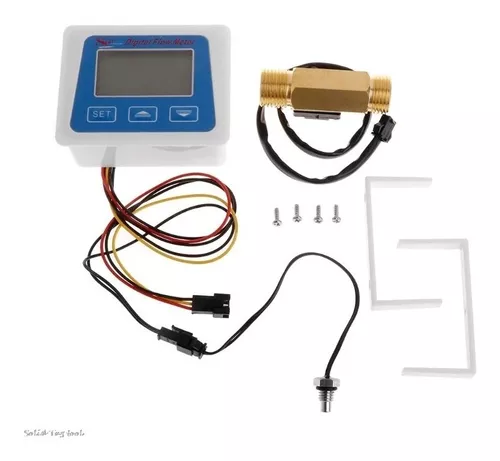

El medidor de flujo de agua digital es un dispositivo diseñado para medir con precisión el caudal de agua en diversos sistemas. Su uso es ideal para aplicaciones industriales, domésticas y comerciales donde se requiera un control del flujo.
Este medidor cuenta con un sensor de temperatura y un mecanismo de medición por pulsos, lo que permite obtener datos precisos y fiables sobre el caudal del agua. Además, su diseño compacto y fácil instalación lo hacen una excelente opción para monitoreo en tiempo real.
Características
Entre las principales características del medidor de flujo de agua digital destacan:
- Rango de temperatura de trabajo: 0-100°C
- Salida de pulso de flujo: F(Hz) = 11xQ ±5% (Q = L/min)
- Sensor de temperatura con valor B: 3950K a 25/50°C
- Resistencia térmica: 50k ohmios a 25°C
- Funciona con 3 pilas AAA (no incluidas)
- Voltaje de operación: 1.8-5.5VDC
- Consumo de corriente: ≤10mA
- Rango de temperatura de funcionamiento: ≤80°C
- Rango de humedad de funcionamiento: 35%~90% RH (sin estado de escarcha)
- Presión admisible: ≤1.75MPa
Especificaciones
Especificación | Detalles |
---|---|
Temperatura de trabajo | 0-100°C |
Pulso de flujo | F(Hz) = 11xQ ±5% (Q = L/min) |
Sensor de temperatura | Valor B: 3950K a 25/50°C |
Resistencia térmica | 50k ohmios a 25°C |
Fuente de alimentación | 3 pilas AAA (no incluidas) |
Voltaje de operación | 1.8-5.5VDC |
Consumo de corriente | ≤10mA |
Rango de temperatura de funcionamiento | ≤80°C |
Rango de humedad de funcionamiento | 35%~90% RH (sin escarcha) |
Presión admisible | ≤1.75MPa |
Documentación
PINOUT Sensor para Flujo de Agua METALICO YF-B10
PINOUT Sensor para Flujo de Agua YF-B10
Información adicional
Pinout
dimesiones
- El consumo total de agua se expresa en litros en L y GAL en galones, y la unidad es pasable.
- Funciona con pilas AAA (no incluidas): este sistema se apaga cuando se deja desatendido y sin flujo de agua.
- Restablecimiento total del consumo de agua: hay un símbolo de RESET en la parte posterior de la placa de circuito con dos contactos junto a ella. Acortar los dos contactos después de que el sistema esté encendido eliminará el consumo total de agua. También puedes pulsar y mantener pulsado el botón SET y después de que el número parpadee, utiliza los signos «+» y «-» para modificarlo a 0.
- Carácter de ajuste de valor K (K SETTING): El carácter de ajuste de valor K se mostrará al introducir la interfaz de ajuste de valor K
