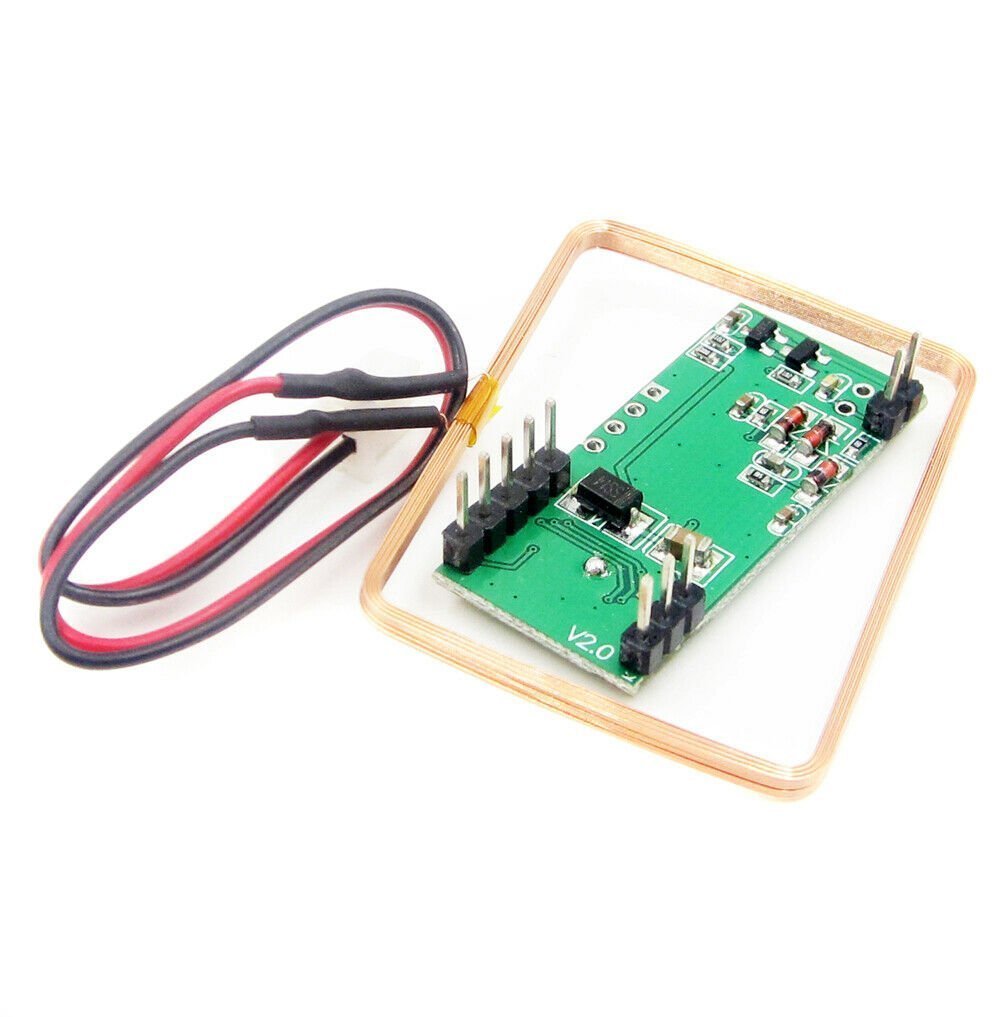

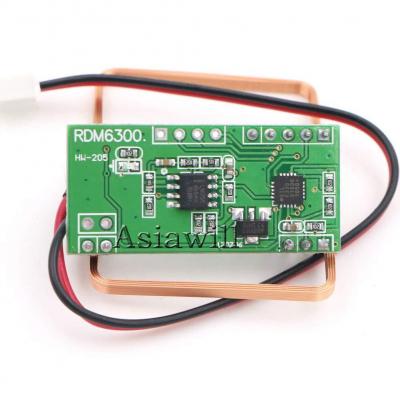

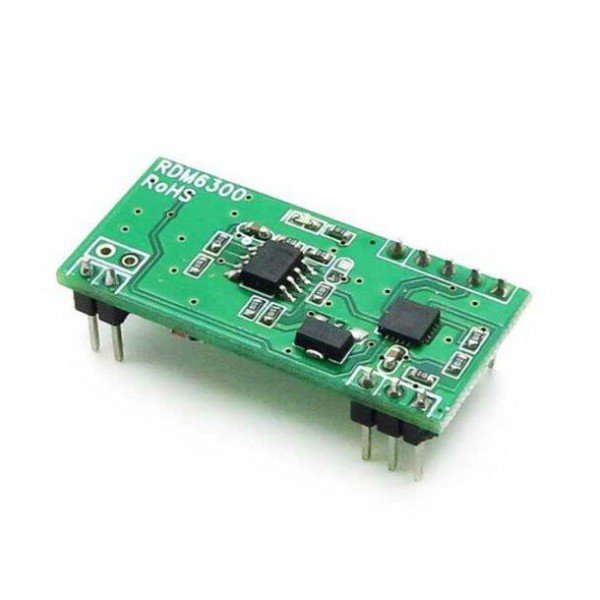

Módulo lector RFID 125Khz EM4100 RDM6300

Información

¿Qué es?

El RDM6300 es un módulo lector RFID de 125 kHz diseñado para leer tarjetas y etiquetas compatibles con el protocolo EM4100. Utiliza una interfaz UART (TTL) para comunicarse con microcontroladores como Arduino, ESP32 o Raspberry Pi, facilitando la identificación y autenticación en diversos proyectos electrónicos.

¿Para qué sirve?

• Identificación por radiofrecuencia (RFID).
• Control de acceso mediante tarjetas o etiquetas.
• Sistemas de seguimiento e inventario.
• Automatización de procesos que requieren identificación.
• Registro de asistencia o control de personal.

¿Dónde se usa?

• Sistemas de control de acceso.
• Monitoreo de inventarios en almacenes.
• Registro de asistencia en oficinas o escuelas.
• Proyectos de automatización y seguridad.
• Sistemas de identificación en procesos industriales.

¿Con qué se puede usar?

Compatible con:

• Microcontroladores: Arduino, ESP32, Raspberry Pi, STM32, PIC.
• Sistemas de identificación RFID con tarjetas o etiquetas EM4100.
• Pantallas LCD/OLED para mostrar datos de identificación.
• Sistemas de control como puertas automáticas o barreras.

Características

• Frecuencia de operación: 125 kHz.
• Soporta tarjetas y etiquetas RFID con estándar EM4100.
• Interfaz de comunicación UART (TTL).
• Distancia de lectura: 2-10 cm (dependiendo del tipo de antena y etiqueta).
• Consumo de corriente: <50 mA.
• Tasa de transmisión: 9600 bps por defecto.

Especificaciones

Especificación	Detalles
Modelo	RDM6300
Frecuencia de operación	125 kHz
Protocolo soportado	EM4100
Interfaz de comunicación	UART (TTL)
Voltaje de operación	5V DC
Corriente de consumo	<50 mA
Tasa de baudios	9600 bps (por defecto)
Distancia de lectura	2-10 cm
Dimensiones	38 mm x 25 mm

Documentación

DataSheet

PinOut

Dimensiones

Información Adicional

• Compatible con tarjetas y etiquetas EM4100.
• Fácil integración con microcontroladores gracias a la interfaz UART.
• Ajustable en aplicaciones de control de acceso y automatización.

Recomendaciones

• Utilizar una antena adecuada para mejorar la distancia de lectura.
• Asegurar una conexión estable entre el TX del RDM6300 y el RX del microcontrolador.
• Evitar interferencias electromagnéticas para un mejor desempeño.

Enlaces Externos

Tutorial en Ingles

Tutorial en Español
