Seguidor De Linea TCRT5000 5 Canales

Información

¿Qué es?

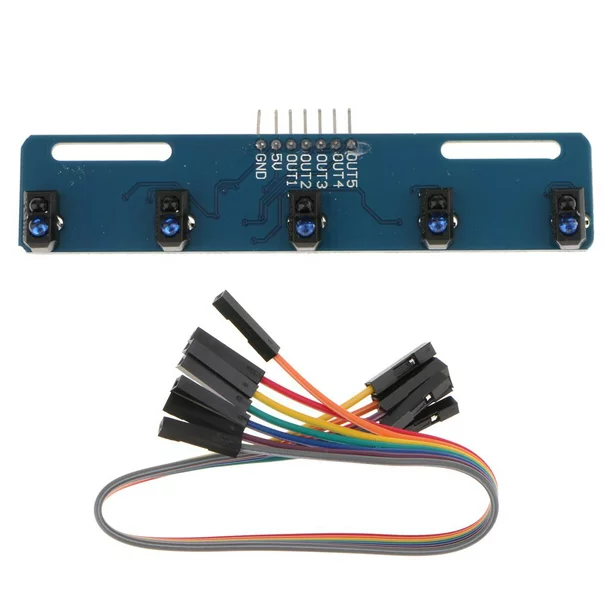

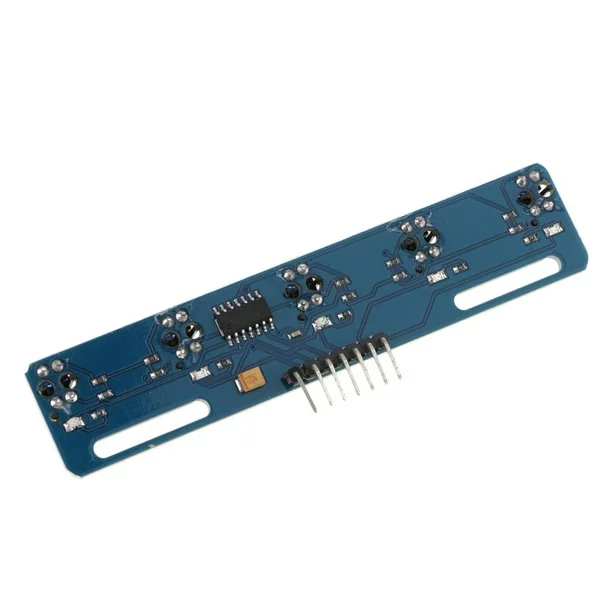

El Seguidor de Línea TCRT5000 de 5 Canales es un módulo sensor que utiliza cinco sensores infrarrojos TCRT5000 para detectar líneas y bordes en superficies. Cada sensor combina un emisor LED infrarrojo y un fototransistor para detectar diferencias de contraste, diferenciando superficies claras y oscuras.

Es ideal para robots seguidores de línea, detección de bordes y navegación autónoma, ya que proporciona una salida digital para cada sensor, lo que facilita la integración con microcontroladores.

¿Para qué sirve?

• Seguir líneas en robots autónomos y competiciones de robótica.
• Detectar bordes para evitar caídas o salirse de un área delimitada.
• Clasificación de objetos en líneas de producción mediante contrastes.
• Implementar algoritmos de navegación basados en sensores infrarrojos.

¿Dónde se usa?

• Competencias de robótica, como seguidores de línea y sumo bots.
• Automatización industrial, para detección de bordes o control de procesos.
• Vehículos autónomos que necesitan mantenerse en un camino definido.
• Sistemas de seguridad, como detección de objetos en movimiento.

¿Con qué se puede usar?

Compatible con:

• Microcontroladores: Arduino, ESP32, ESP8266, Raspberry Pi, STM32, PIC, AVR.
• Motores y controladores: Motores DC, Servomotores, Drivers L298N y L293D.
• Otros sensores: Ultrasonidos (HC-SR04), IMUs, encoders ópticos.

Características

•  5 sensores TCRT5000 para detección precisa de líneas.
•  Compatibilidad con Arduino y otros microcontroladores.
•  Salidas digitales para cada sensor.
•  Bajo consumo de energía (~15mA por sensor).
•  Indicadores LED individuales para cada sensor.

Especificaciones

Especificación	Detalles
Modelo	Seguidor de Línea TCRT5000 5 Canales
Voltaje de Alimentación	3.3V – 5V
Consumo de Corriente	15mA por sensor (75mA total)
Tipo de Salida	Digital (0 o 1)
Distancia de Detección	1mm – 15mm
Número de Sensores	5 TCRT5000
Interfaz	Pines digitales
Indicadores LED	5 (uno por sensor)
Dimensiones	60mm x 15mm

Documentación

Dimensiones

Pinout

Datasheet

Información Adicional

Dimensiones



Pinout

Principio de Funcionamiento

Cada sensor TCRT5000 emite un haz de luz infrarroja, que se refleja en la superficie y regresa al fototransistor.

• Superficies claras (blancas): reflejan la luz → salida ALTA (1).
• Superficies oscuras (negras): absorben la luz → salida BAJA (0).

Usos y Aplicaciones

Robótica: Seguidores de línea, detección de obstáculos.
Automatización: Clasificación de objetos por contraste.
Seguridad: Detección de bordes en superficies peligrosas.

Preguntas Frecuentes

¿Cómo funciona el sensor TCRT5000 de 5 canales para detectar líneas y bordes?

El módulo utiliza cinco sensores infrarrojos TCRT5000, cada uno compuesto por un LED emisor infrarrojo y un fototransistor receptor. Los LEDs emiten luz infrarroja hacia la superficie, y el fototransistor detecta la cantidad de luz reflejada. Las superficies claras reflejan más luz infrarroja, mientras que las oscuras la absorben. Esta diferencia en la reflectancia permite al sensor identificar líneas (generalmente negras sobre fondo blanco, o viceversa) y bordes.

¿Qué tipo de salida proporciona cada uno de los 5 sensores y cómo se interpreta?

Cada uno de los 5 sensores TCRT5000 en el módulo ofrece una salida digital. Una salida ALTA (1) típicamente indica que se está detectando una superficie clara o que hay un objeto cerca y alta reflectancia. Una salida BAJA (0) indica que se está detectando una superficie oscura o una ausencia de reflejo. Esta señal digital simplifica la lectura e integración con microcontroladores como Arduino.

¿Cuál es el rango de distancia de detección óptimo para estos sensores y cómo influye en el seguimiento de líneas?

El rango de detección de estos sensores TCRT5000 es de aproximadamente 1mm a 15mm. Para el seguimiento de líneas, la distancia óptima es crucial para que el sensor pueda diferenciar claramente entre la línea y el fondo. Mantener una altura constante y cercana a la superficie (dentro de este rango) asegurará una detección precisa de la línea.

¿Con qué microcontroladores y plataformas de robótica es compatible este módulo seguidor de línea?

Este módulo es muy versátil y compatible con la mayoría de las plataformas de desarrollo popularizadas en robótica y electrónica. Es comúnmente utilizado con microcontroladores como Arduino (UNO, Nano, Mega), ESP32, ESP8266, Raspberry Pi, STM32, PIC, y AVR. También se integra bien con controladores de motor como el L298N o L293D para robots móviles.

¿Cuál es el consumo de corriente de este módulo y cómo se gestiona la energía?

El módulo consume aproximadamente 15mA por cada sensor TCRT5000 cuando está activo, lo que suma un total de alrededor de 75mA para los 5 sensores funcionando simultáneamente. El voltaje de alimentación recomendado es de 3.3V a 5V. El diseño busca un bajo consumo para facilitar su uso en proyectos alimentados por batería.

¿Cómo se diferencia este módulo de 5 canales de otros sensores TCRT5000 de canal único o de 8 canales?

Este módulo de 5 canales ofrece un compromiso entre la detección precisa de líneas y la cobertura. Un módulo de 8 canales ofrecería una mayor anchura de detección o una mayor resolución para seguir líneas más complejas o identificar bordes con más detalle. Los sensores de canal único son más básicos y se usan para detectar la presencia o ausencia de una línea en un punto específico. La elección dependerá de la complejidad de la tarea de seguimiento de línea que necesites realizar.
