Reloj de tiempo real para Arduino RTC DS1307

Información

¿Qué es?

El RTC DS1307 es un módulo de reloj de tiempo real (RTC) que mantiene la fecha y hora con precisión. Utiliza una batería de respaldo CR2032, permitiendo conservar la hora incluso sin alimentación externa. Se comunica mediante I2C, lo que facilita su integración con Arduino, ESP32, Raspberry Pi, STM32, entre otros.

¿Para qué sirve?

• Mantener la fecha y hora en sistemas electrónicos.
• Registrar eventos con marca de tiempo en data loggers.
• Automatizar procesos programados.
• Controlar sistemas de iluminación, riego o seguridad según horarios.

¿Dónde se usa?

• Sistemas IoT con temporización.
• Monitoreo de eventos con fecha y hora.
• Control de acceso basado en horarios.
• Automatización industrial con programación de tareas.

¿Con qué se puede usar?

Compatible con:

• Microcontroladores: Arduino, ESP32, Raspberry Pi, STM32, etc.
• Pantallas LCD/OLED para mostrar la hora y fecha.
• Módulos de almacenamiento como tarjetas SD para registrar eventos.

Características

• Mantiene la fecha y hora sin alimentación gracias a la batería de respaldo.
• Comunicación I2C para fácil integración.
• Memoria RAM de 56 bytes para almacenamiento de datos.
• Compatible con batería CR2032 para respaldo.
• Generación de una señal de onda cuadrada opcional en el pin SQW/OUT.

Especificaciones

Especificación	Detalles
Modelo	DS1307
Voltaje de operación	5V
Interfaz de comunicación	I2C
Memoria RAM adicional	56 bytes
Precisión	±2 minutos/mes
Batería de respaldo	CR2032
Dimensiones	27 mm x 28 mm

Documentación

DataSheet

PinOut

Dimensiones

Información Adicional

Diferencias entre el DS1307 y el DS3231

• DS1307: Menos preciso, depende de temperatura externa.
• DS3231: Mayor precisión, incluye compensación de temperatura.

Pinout

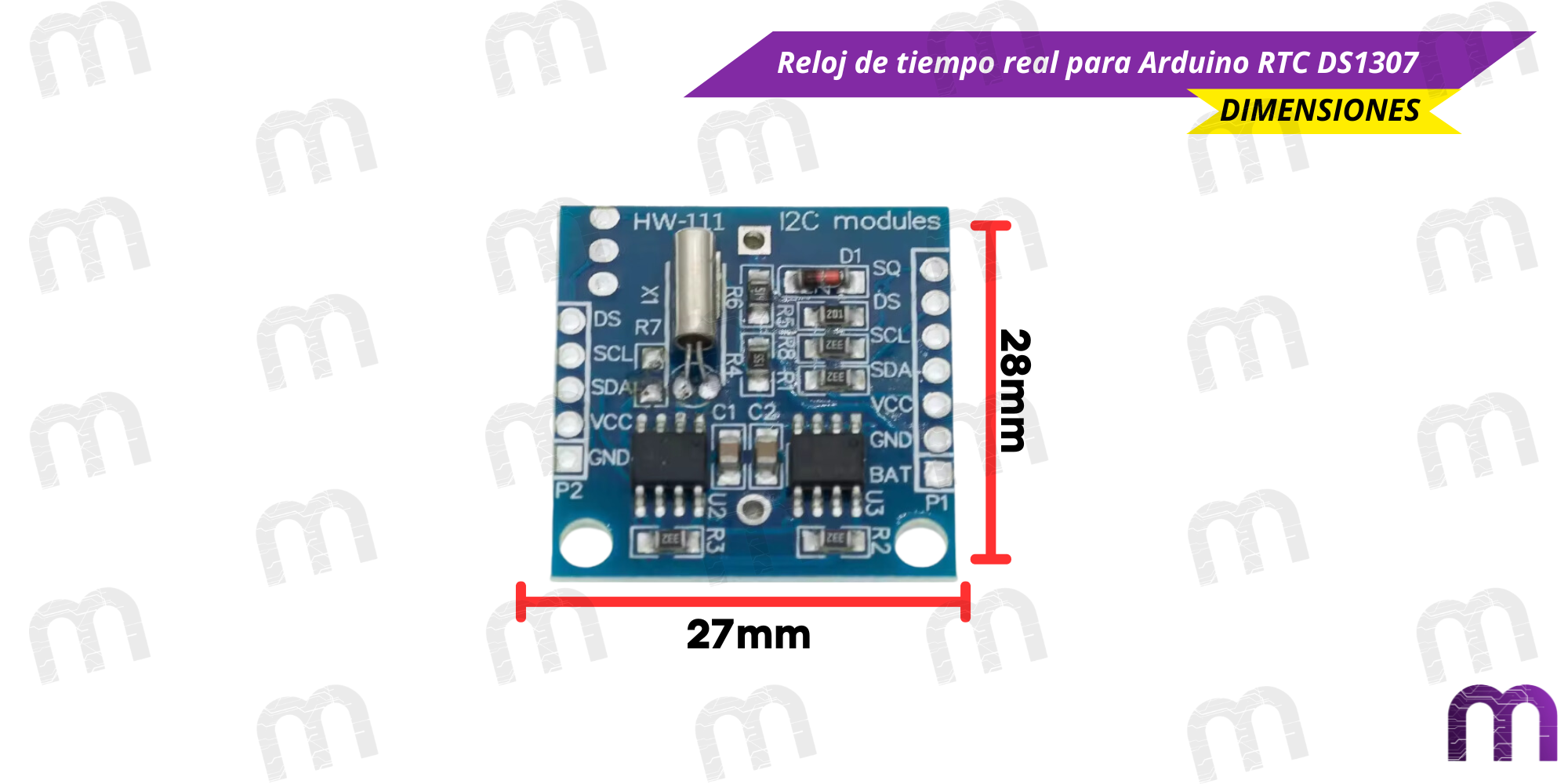

Dimensiones



Recomendaciones

• Usar una batería CR2032 para respaldo de energía.
• Evitar conectar VCC y batería al mismo tiempo, ya que puede generar errores en la lectura del tiempo.
• Si el módulo pierde la hora, verificar que la batería está cargada.

Alternativas

• DS3231 (Mayor precisión, compensación de temperatura).
• PCF8563 (Menor consumo energético).
