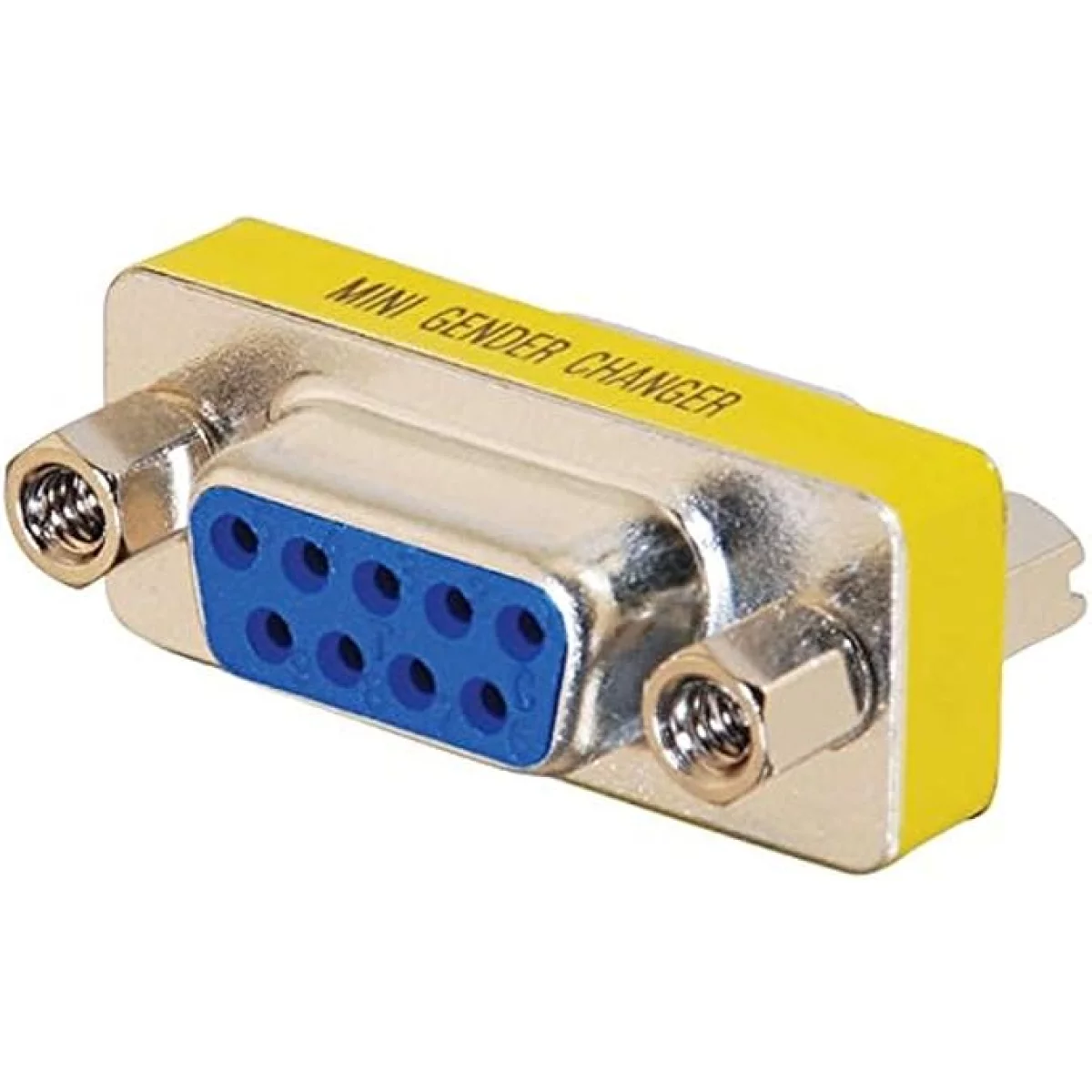

Adaptador DB9 Hembra Hembra RS232
El precio original era: $ 6.610.$ 6.490El precio actual es: $ 6.490. IVA incluido
Acoplador serie tipo mini gender changer con conectores DB9 hembra en ambos extremos, para unir dos cables o dispositivos RS232 de 9 pines.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
¿Qué es el Adaptador DB9 Hembra Hembra?
El adaptador DB9 hembra hembra, también llamado mini gender changer, es un acoplador compacto de puerto serie que permite unir mecánica y eléctricamente dos cables o dispositivos con conector DB9 macho (DE9M). Diseñado para el estándar RS232 / EIA232, esta pieza es fundamental en aplicaciones de telecomunicaciones, automatización industrial y configuración de equipos de red, ya que extiende o une segmentos de cableado serie sin necesidad de herramientas ni soldadura. Su construcción íntegra en una sola pieza la hace robusta y confiable tanto en instalaciones permanentes como en bancos de prueba provisionales. El cuerpo compacto permite montarlo directamente en el panel de conexiones sin ocupar espacio adicional.

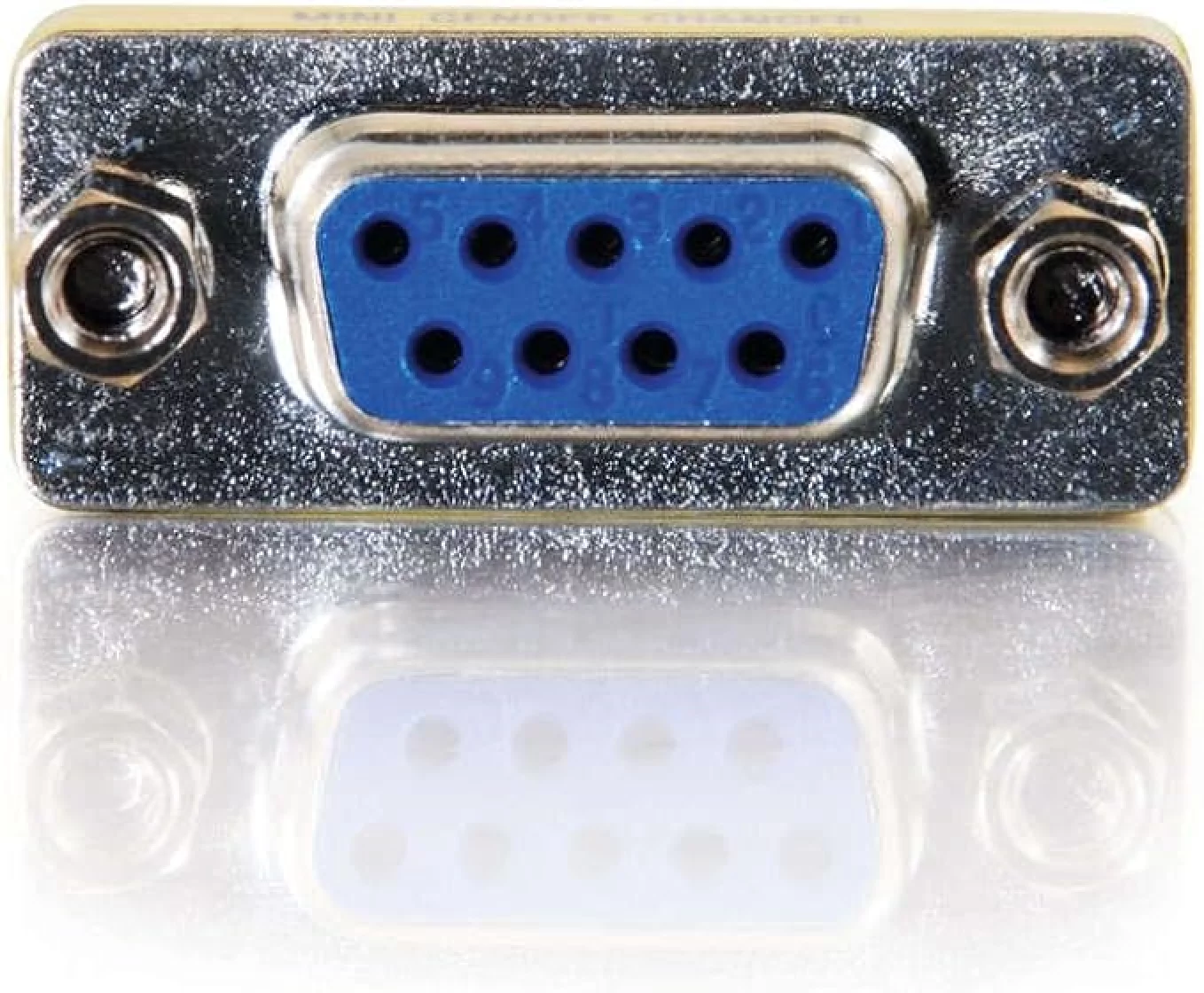

La carcasa alberga nueve contactos dispuestos en la configuración estándar DE9 de dos filas: cinco pines en la fila superior y cuatro en la inferior. Cada contacto está numerado y conectado de forma directa (pin 1 con pin 1, hasta pin 9 con pin 9), lo que entrega un acoplamiento pasivo y completamente transparente para el circuito de comunicación, sin inversión de señal ni pérdida de integridad en los niveles lógicos RS232.
Características Técnicas
El gender changer actúa como un acoplador pasivo: no amplifica, no convierte voltaje y no altera las señales eléctricas. Ofrece continuidad eléctrica directa entre los pines homólogos de dos conectores DB9 macho. Esta característica lo hace compatible con cualquier protocolo o dispositivo que use el conector físico DE9 en modo RS232, incluyendo PLCs, módems analógicos, instrumentos de medición, lectores de código de barras, terminales industriales, equipos GPS de serie y balanzas con salida COM.
Especificaciones Eléctricas y Mecánicas
| Parámetro | Valor |
|---|---|
| Tipo conector A | DB9 hembra (DE9F) |
| Tipo conector B | DB9 hembra (DE9F) |
| Número de pines | 9 pines |
| Estándar eléctrico | RS232 / EIA232 |
| Configuración de contactos | Pasiva, pin a pin directo (1 a 1 hasta 9 a 9) |
| Material de contactos | Aleación de cobre chapada en níquel |
| Material de la carcasa | Plástico ABS con refuerzo metálico |
| Rosca de sujeción | UNC No.4 a 40 (compatible con métrica M2,5) |
Pinout y Asignación de Señales RS232
| Pin | Señal RS232 | Descripción |
|---|---|---|
| 1 | DCD | Data Carrier Detect |
| 2 | RxD | Receive Data |
| 3 | TxD | Transmit Data |
| 4 | DTR | Data Terminal Ready |
| 5 | GND | Signal Ground (referencia) |
| 6 | DSR | Data Set Ready |
| 7 | RTS | Request to Send |
| 8 | CTS | Clear to Send |
| 9 | RI | Ring Indicator |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Largo aproximado | 25 mm (sin tornillos de sujeción) |
| Ancho | 31 mm |
| Alto | 13 mm |
| Temperatura de operación | 0 a 60 grados C |
| Temperatura de almacenamiento | 20 bajo cero a 70 grados C |
Aplicaciones
- Extensión de cable serie RS232 uniendo dos segmentos con conector macho
- Conexión directa entre dos módems o equipos DCE con salida DB9 macho
- Configuración y programación de PLCs con puerto serie de 9 pines
- Adaptación en instalaciones de control industrial con cableado existente
- Conexión de lectores de código de barras, balanzas e impresoras de tickets con puerto COM DB9
- Laboratorio y prototipado de comunicaciones serie con tarjetas de desarrollo
Preguntas Frecuentes
¿Este adaptador invierte las señales TX y RX como un cable null modem?
No. El gender changer DB9 hembra hembra es un acoplador de continuidad directa: el pin 2 (RxD) de un lado queda conectado al pin 2 del otro lado, y lo mismo para los nueve pines. No realiza ningún cruce de señales. Si necesitas conectar dos equipos DTE entre sí (por ejemplo, dos computadores), debes usar un cable null modem además de este adaptador, o directamente un cable null modem con los conectores adecuados para tu aplicación.
¿Es compatible con adaptadores USB a RS232?
Sí, siempre que el adaptador USB RS232 tenga conector DB9 macho en el extremo de salida. El gender changer se conecta al DB9 macho del adaptador y al DB9 macho del cable destino, creando una unión completamente transparente. El chipset del adaptador (CH340, CP2102, FT232, PL2303) no influye en la compatibilidad mecánica ni eléctrica de la unión.
¿Puede usarse para comunicaciones RS485 o RS422 con conector DB9?
Sí. El gender changer es un acoplador mecánico y eléctrico pasivo: no define el protocolo, solo proporciona continuidad de señal. Si el sistema usa RS485 o RS422 con conectores DB9, este adaptador funcionará correctamente siempre que la asignación de pines en ambos extremos sea coherente. Verifica el pinout de tu equipo antes de conectar para evitar cortocircuitos entre líneas de datos diferenciales.
¿Cuál es la diferencia entre un gender changer y un null modem?
El gender changer cambia el género del conector (de macho a hembra o viceversa) sin alterar la asignación de pines: es una extensión directa, pin a pin. El null modem, en cambio, realiza un cruce de señales (TxD con RxD, RTS con CTS, etc.) para permitir la comunicación entre dos equipos DTE sin módem intermedio. Son accesorios con funciones distintas y no son intercambiables entre sí.
Complementa tu proyecto
| Tipo de conector A | DB9 hembra (DE9F) |
|---|---|
| Tipo de conector B | DB9 hembra (DE9F) |
| Número de pines | 9 pines |
| Estándar | RS232 / EIA232 |
| Configuración | Pasiva, pin a pin directo |
| Material carcasa | ABS con refuerzo metálico |
| Rosca de sujeción | UNC No.4 a 40 |
