Antena GPS Beidou Modo Dual SMA 1575.42 MHZ

¿Qué es la Antena GPS Beidou Modo Dual?

La antena GPS Beidou modo dual es un dispositivo de recepción satelital activo capaz de operar simultáneamente sobre las constelaciones GPS (sistema estadounidense) y BeiDou (sistema chino de navegación global, también conocido como GNSS BD), entregando una posición más robusta, precisa y disponible que una antena de modo único. Al cubrir dos sistemas de navegación por satélite al mismo tiempo, el receptor obtiene más satélites visibles en cualquier condición geográfica o climática, lo que se traduce en menor tiempo de adquisición de señal (TTFF), mejor precisión geométrica (PDOP) y mayor resiliencia ante obstrucciones parciales del cielo. El elemento radiante interno es un parche cerámico de polarización circular dextrógira (RHCP), estándar universal para señales GNSS, montado sobre un plano de tierra que optimiza el rechazo de multitrayecto. El conjunto incluye un amplificador de bajo ruido (LNA) integrado que eleva la señal antes de recorrer el cable coaxial, compensando las pérdidas por longitud de línea y garantizando que el receptor procese una señal limpia incluso con cables de varios metros.

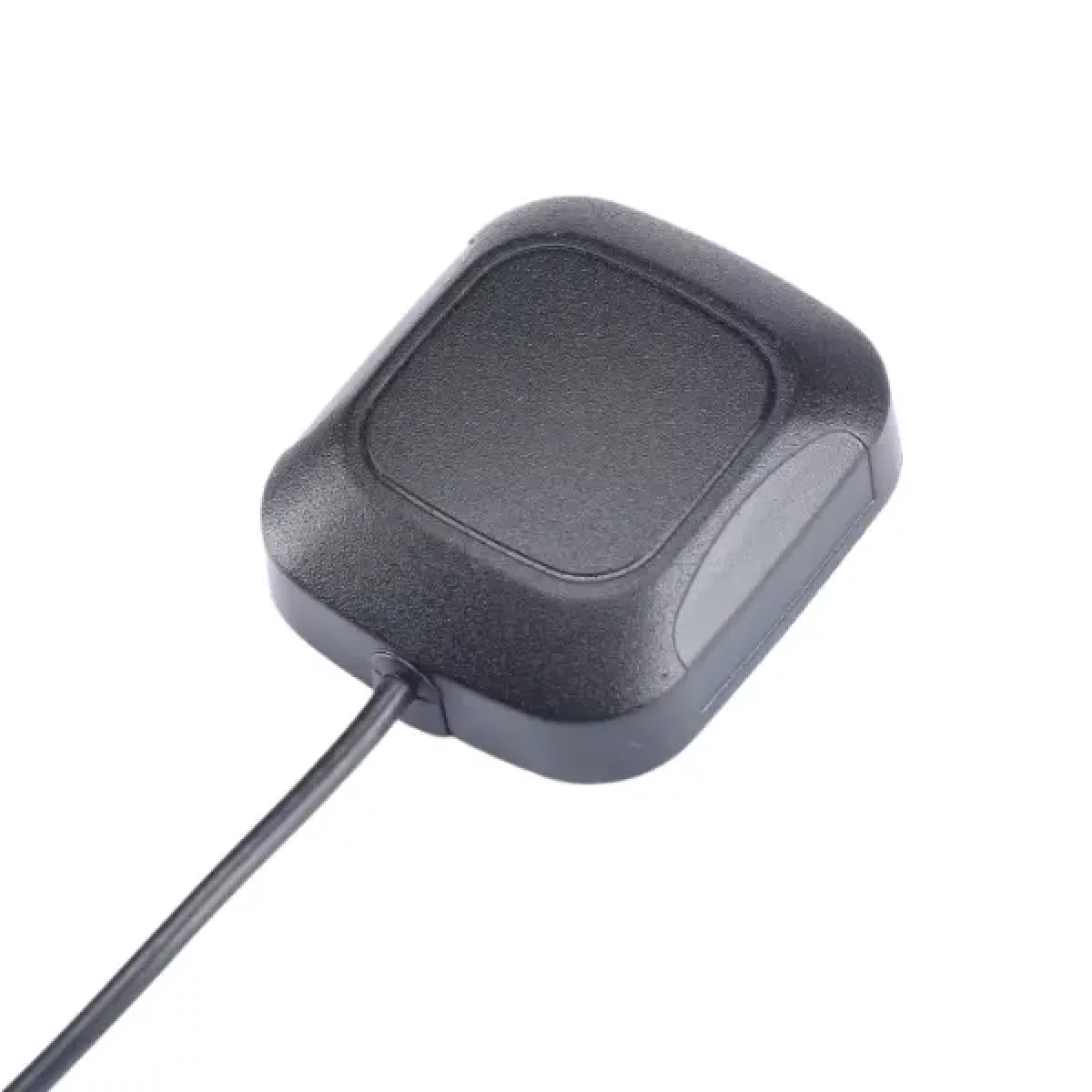

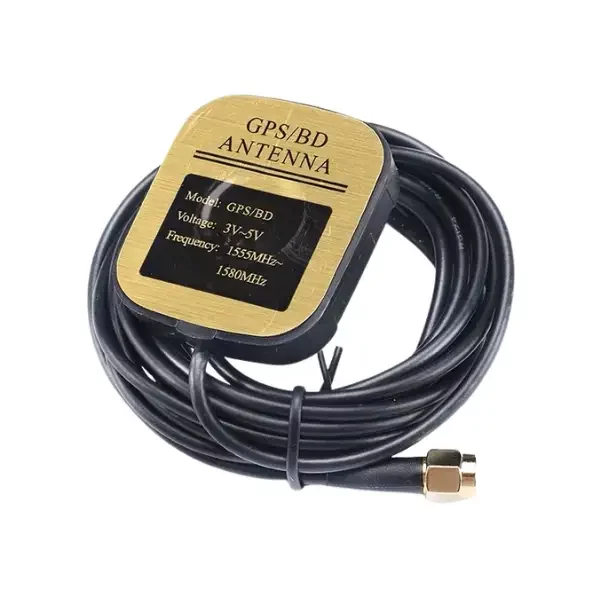

En cuanto a la arquitectura de hardware, la antena integra el parche cerámico sintonizado a las frecuencias de trabajo de ambas constelaciones, un LNA de bajo ruido con alta ganancia de 28 dBi, y una carcasa de policarbonato resistente a la intemperie con base magnética de alta retención para instalación rápida sobre superficies metálicas. El cable coaxial de tipo RG174 ofrece buen balance entre flexibilidad y pérdidas, siendo adecuado para instalaciones vehiculares y de escritorio. La terminación de fábrica puede venir en tres configuraciones de conector según la aplicación: SMA macho recto, SMA macho en ángulo o FAKRA-C hembra azul, este último estándar automotriz ampliamente adoptado en sistemas de infoentretenimiento OEM y aftermarket europeos y asiáticos.

Características Técnicas

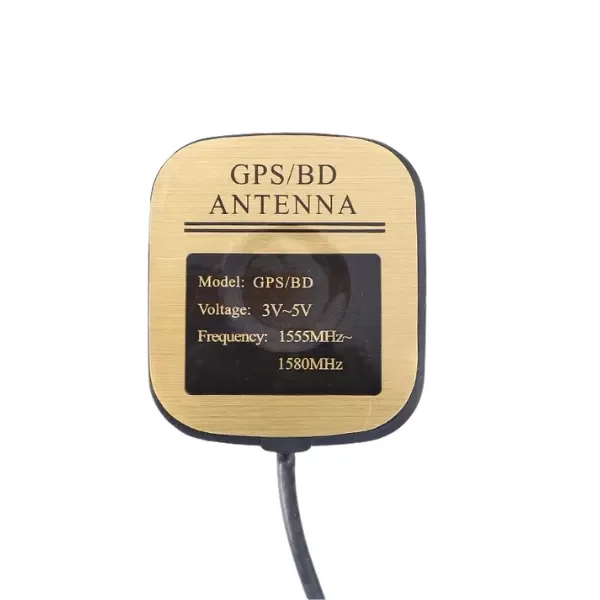

La antena opera en la banda L de microondas, específicamente en 1555 MHz (asociado a la señal BeiDou B1) y 1580 MHz (en torno a la señal GPS L1 en 1575,42 MHz), cubriendo ambas portadoras con un único elemento radiante de banda dual. El método de polarización es circular dextrógira (RHCP), que es el estándar para todas las señales GNSS civiles y que maximiza la recepción de satélites en tránsito por distintas posiciones del cielo. La ganancia activa de 28 dBi compensa efectivamente las pérdidas de inserción del cable, mientras que la relación de onda estacionaria (ROE) ≤ 1,5 asegura una transferencia de energía eficiente entre la antena y el receptor, minimizando la potencia reflejada. La impedancia característica de 50 Ω es compatible con la gran mayoría de receptores GNSS del mercado. La instalación se realiza por adsorción magnética, lo que permite reposicionar la antena sin herramientas y resulta ideal para aplicaciones vehiculares temporales o en pruebas de campo.

Especificaciones Eléctricas y RF

Conectores y Compatibilidad

Dimensiones y Condiciones Físicas

Aplicaciones

• Sistemas de navegación GPS y BeiDou para vehículos particulares y flotas comerciales
• Rastreadores GPS vehiculares con soporte de doble constelación
• Equipos de DVD navegación, monitores de cabecera y unidades de infoentretenimiento automotriz
• Sistemas de anuncios en paradas de bus y vehículos de transporte público
• Empresas de arriendo de vehículos y plataformas de seguimiento de flotas
• Equipos de diagnóstico y mantención automotriz en talleres 4S y concesionarios
• Módulos de desarrollo con receptores GNSS (u-blox, Quectel, SIM868, NEO-M8N) que requieran antena externa activa
• Proyectos de robótica móvil y vehículos autónomos con posicionamiento GNSS de doble banda

Preguntas Frecuentes

¿Qué diferencia práctica hay entre usar solo GPS y usar GPS más BeiDou simultáneamente?

Al combinar ambas constelaciones el receptor tiene acceso a un número significativamente mayor de satélites visibles en cualquier momento y ubicación geográfica. Esto reduce el tiempo de adquisición de señal (TTFF), mejora la geometría satelital (PDOP más bajo) y mantiene la precisión en entornos urbanos densos o zonas con horizonte parcialmente obstruido, como cañones de edificios, túneles de entrada y salida, o zonas forestales. Con una sola constelación el receptor puede perder señal momentáneamente o degradar la precisión; con doble modo la redundancia satelital compensa esas condiciones adversas.

¿Con qué módulos receptores GNSS es compatible esta antena?

La antena es compatible con cualquier receptor GNSS que opere en banda L (1559 a 1610 MHz), utilice impedancia de 50 Ω y disponga de una entrada SMA o FAKRA-C según la variante adquirida. Ejemplos directamente compatibles: u-blox NEO-M8N, u-blox M10, Quectel L76, Quectel LC29H, SIM868, SIM7600, módulos con chip MTK3339 y receptores integrados en placas tipo Arduino, ESP32 o Raspberry Pi cuando se usa un módulo GNSS externo. Se debe verificar que el receptor entregue tensión de alimentación al LNA por la misma línea coaxial (bias-T), generalmente entre 2,7 y 5 V, ya que la antena es activa y requiere esa alimentación para operar.

¿La base magnética daña superficies laqueadas o pintadas de la carrocería?

La base magnética ejerce una fuerza de retención sobre superficies de acero sin penetrar ni rayar la pintura en condiciones normales de uso. Sin embargo, en instalaciones permanentes sobre lacas modernas con acabado suave o en superficies muy delgadas, es recomendable interponer una lámina protectora de tela o goma entre la base y la carrocería. Para uso en techos de fibra de vidrio, aluminio o policarbonato donde el imán no adhiere, se puede fijar la antena con cinta doble cara de espuma o soporte de rosca según el accesorio disponible en el mercado.

¿Cómo verificar que el LNA de la antena está recibiendo alimentación y funcionando correctamente?

La forma más directa es medir con multímetro la tensión entre el conductor central y la malla del cable coaxial en el extremo del conector: debe registrar entre 2,7 y 5 V DC entregados por el receptor (bias-T). Si el voltaje es cero, revisar la configuración del receptor ya que muchos módulos requieren habilitar el bias-T por software o jumper. Una vez confirmada la alimentación, comparar el número de satélites detectados con y sin antena activa; la antena activa debe mostrar al menos el doble de satélites visibles en condiciones de cielo abierto respecto a una antena pasiva o sin antena.
