Base Grove para placas XIAO
$ 8.960 IVA incluido
Placa de expansión para Seeed Studio XIAO con 8 conectores Grove (2 I2C, 1 UART y 5 de pines GPIO) para conectar sensores y actuadores sin soldar. Trae cargador para baterías de litio de 3,7 V, dos pads para soldar la batería e interruptor ON/OFF.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar

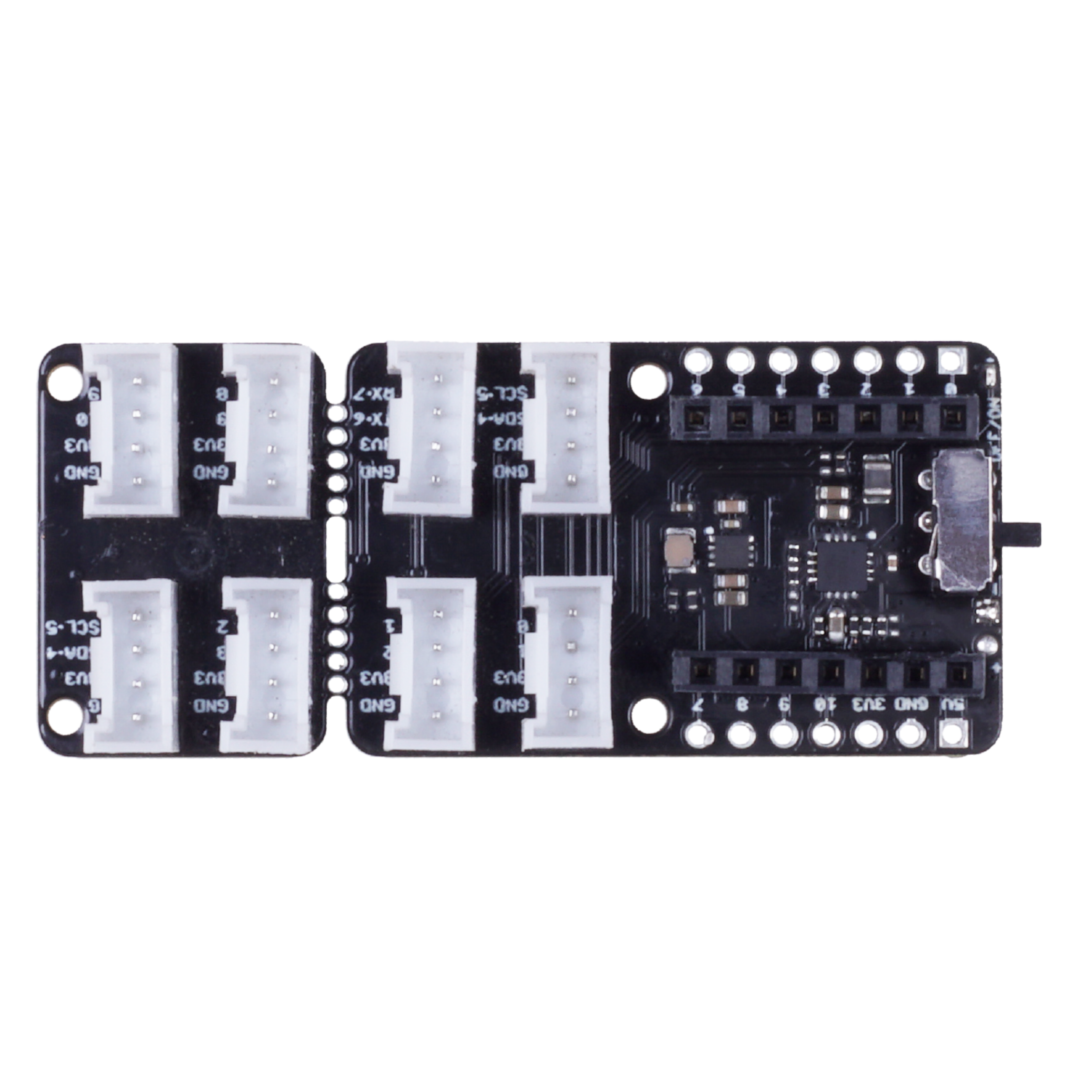

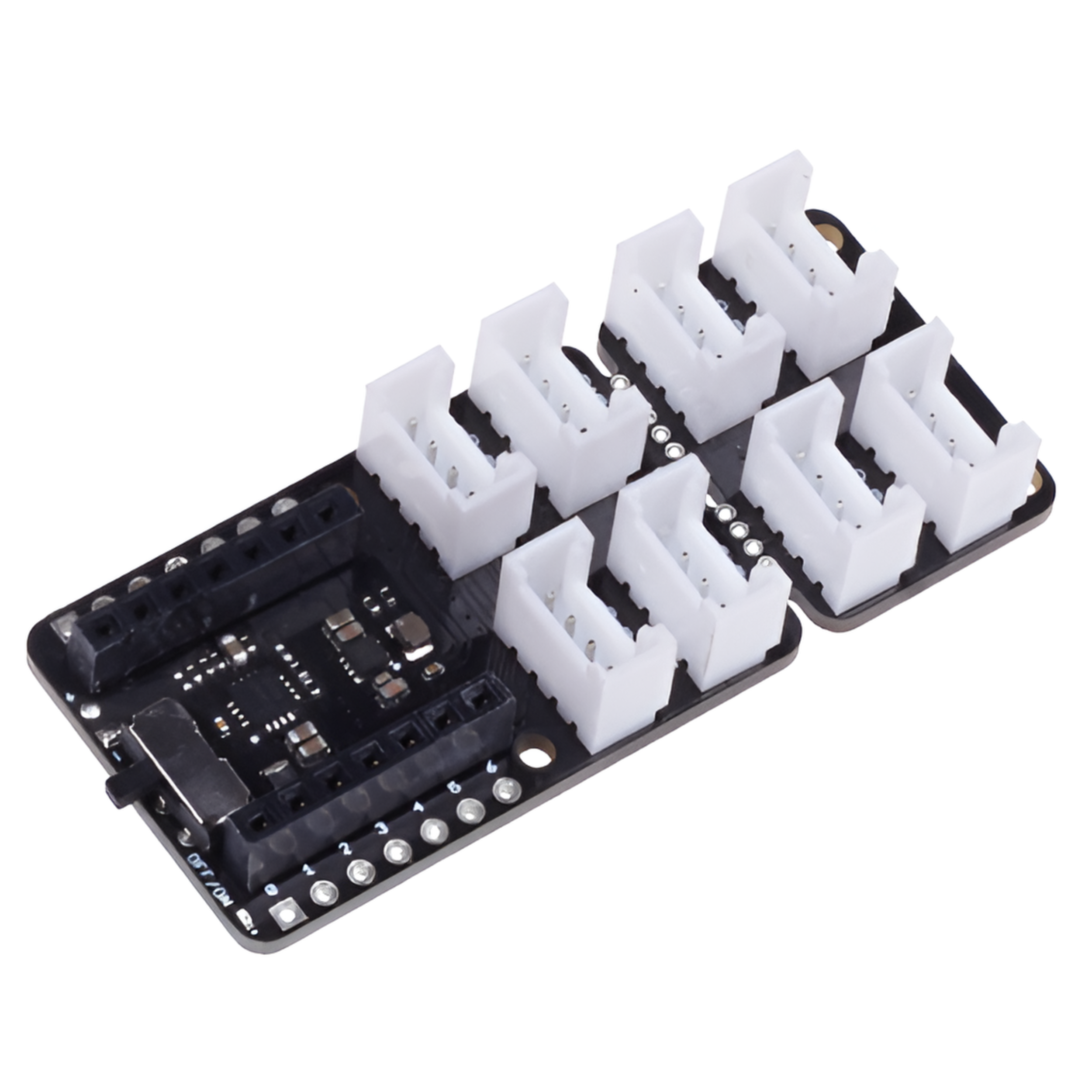

El Grove Base para XIAO es una placa de expansión (shield) diseñada para las placas de desarrollo de la serie Seeed Studio XIAO. Su principal función es simplificar la conexión de los módulos de la familia Grove, un ecosistema de sensores, actuadores y pantallas con conectores estandarizados. Con sus 8 conectores Grove conectas sensores y actuadores sin soldar. Es especialmente útil para proyectos de IoT, wearables y electrónica DIY que requieren una interfaz sencilla. Incorpora un cargador para baterías de litio de una celda (3,7 V). La batería se suelda a dos pads de la base, se carga por el USB C de la XIAO con hasta 500 mA y el proyecto sigue funcionando mientras carga.
| Parámetro | Valor |
|---|---|
| Voltaje en los conectores Grove | 3,3 V |
| Conectores | 8 conectores Grove (2 I2C, 1 UART y 5 de pines GPIO) |
| Chip de carga | ETA6003 (versión 1.0) o BQ24070 (versión 1.2) |
| Conexión de batería | 2 pads para soldar, sin conector |
| Carga | Por el USB C de la XIAO, hasta 500 mA |
| Interruptor de Encendido | Interruptor deslizante ON/OFF |
| Dimensiones | 58 x 25 mm (39 x 25 mm si separas el bloque de 4 conectores del extremo) |
| Compatibilidad | Seeed Studio XIAO RP2040, XIAO ESP32C3, XIAO nRF52840, etc. |
Preguntas Frecuentes
¿Qué es la familia de módulos Grove y por qué son útiles?
La familia de módulos Grove es un sistema modular que simplifica la creación de prototipos electrónicos. Cada módulo (sensor, actuador, etc.) tiene un conector estandarizado, lo que elimina la necesidad de soldar cables y usar protoboards. Esto agiliza el proceso de desarrollo y reduce la probabilidad de errores de conexión.
¿Qué hace el chip de gestión de batería?
Carga la batería de litio cuando la XIAO está conectada por su USB C, con hasta 500 mA, y mantiene el proyecto funcionando mientras carga. Un LED de la base indica la carga. Según los esquemáticos de Seeed, la versión 1.0 de la placa usa el chip ETA6003 y la versión 1.2 usa el BQ24070.
¿Qué tipo de baterías puedo usar con esta base?
Baterías de litio de una celda, de 3,7 V nominales, como las LiPo. La base no trae conector de batería. Tiene dos pads donde se sueldan los cables, positivo con positivo y negativo con negativo. Si tu batería trae un conector (JST PH, MX2.0 u otro), córtalo y suelda los cables a los pads. El interruptor ON/OFF conecta y desconecta la batería. La base carga con hasta 500 mA, así que elige una batería que acepte esa corriente de carga.
¿Necesito soldar la placa XIAO a la base Grove?

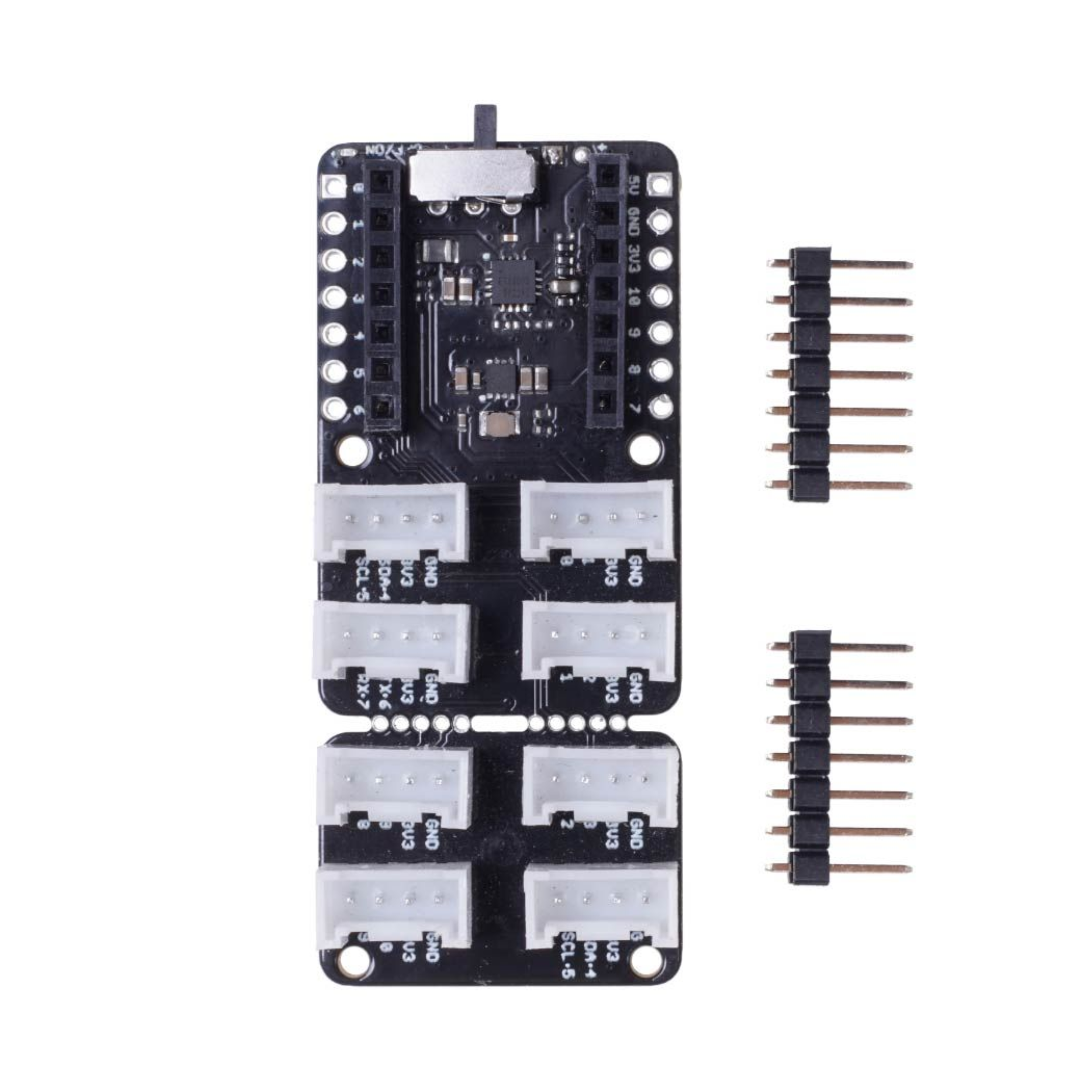

La XIAO no se suelda a la base. Entra en sus dos conectores hembra de 7 pines y la sacas cuando quieras para usarla en otro proyecto. Para eso la XIAO tiene que tener soldadas sus dos tiras de 7 pines macho. Si tu XIAO viene sin los pines soldados, suelda primero las tiras a la XIAO y después móntala en la base. Lo que sí va soldado a la base es la batería, si vas a usar una.
¿Son todos los conectores Grove iguales en la placa?
Tienen el mismo formato de 4 pines, pero no la misma función. Dos son I2C (SDA en el pin 4 y SCL en el pin 5 de la XIAO), uno es UART (TX en el pin 6 y RX en el pin 7) y los otros cinco llevan pines GPIO de la XIAO, marcados con su número en la placa. Conecta cada módulo al tipo de conector que usa, por ejemplo un sensor I2C a un conector I2C.
