BMS 4S 20A Litio 14.8V 16.8V
$ 4.990 IVA incluido
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es el BMS 4S 20A para Litio?
El BMS 4S (Battery Management System) de 20A es un módulo de gestión y protección electrónica esencial para paquetes de baterías de iones de litio (Li-ion) con una configuración de cuatro celdas en serie. Este dispositivo actúa como el «cerebro» del pack, garantizando que el voltaje nominal de 14.8V y el voltaje de carga máxima de 16.8V se mantengan dentro de los parámetros de seguridad operativa. Su función principal es prevenir condiciones catastróficas como la sobrecarga, la sobredescarga y los cortocircuitos, prolongando drásticamente la vida útil de las celdas 18650 o 21700. Es ampliamente utilizado en proyectos de robótica, herramientas inalámbricas, sistemas de respaldo UPS y vehículos eléctricos livianos que requieren una entrega de corriente constante y confiable.

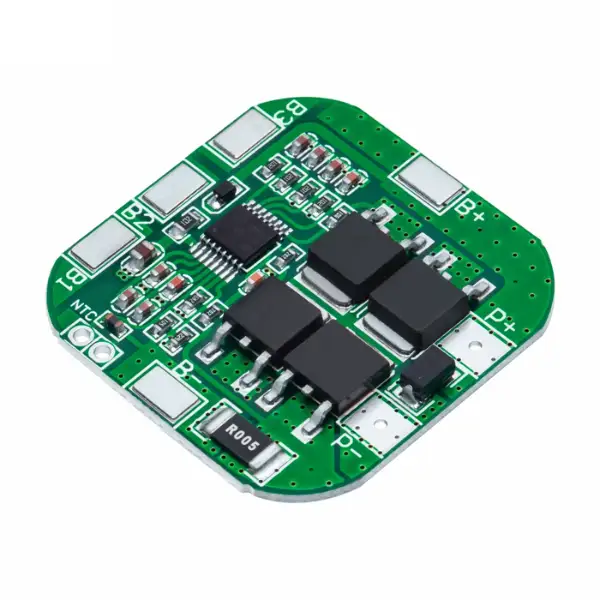

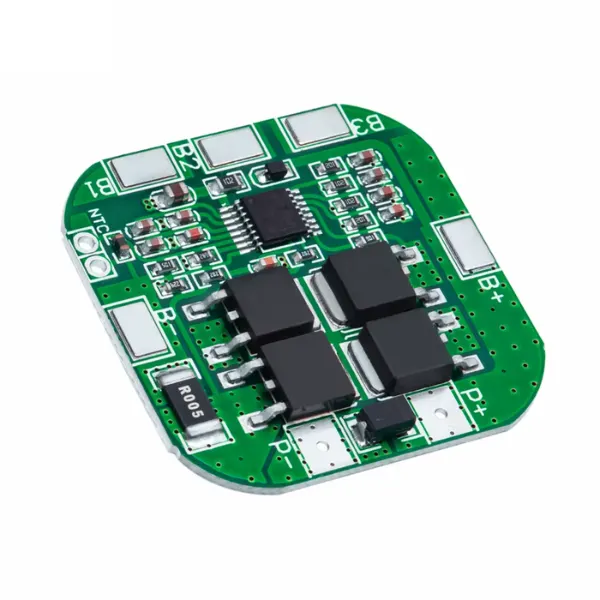

La Arquitectura de Hardware de este BMS integra un arreglo de MOSFETs de baja resistencia interna (Rds-on) que permiten manejar corrientes de pico de hasta 20A sin una generación de calor excesiva. El diseño cuenta con un circuito integrado de monitoreo de alta precisión que verifica el estado individual de cada una de las 4 celdas. Incorpora reguladores de voltaje internos y una lógica de detección de corriente basada en derivaciones (shunts) de precisión. Además, el PCB está diseñado con pistas de cobre reforzadas para soportar el flujo de corriente continua, minimizando las caídas de tensión. La placa es compatible con químicas de litio estándar como LiCoD2, LiMn2O4 y Li(NiCoMn)O2, ofreciendo una versatilidad superior para diversos tipos de almacenamiento de energía.
Características Técnicas
El funcionamiento de este BMS se basa en una vigilancia constante de los umbrales críticos de voltaje y corriente. Cuando el cargador suministra energía, el BMS monitorea que ninguna celda supere los 4.25V; de lo contrario, corta el flujo para evitar el sobrecalentamiento o hinchazón de las celdas. Durante la descarga, si el voltaje cae por debajo del límite de seguridad (aprox. 2.5V por celda), el sistema desconecta la carga para evitar daños irreversibles en la química interna del litio. Además, posee un mecanismo de protección contra sobrecorriente que actúa de forma instantánea ante un pico de demanda excesivo o un cortocircuito accidental, protegiendo tanto la integridad de la batería como la del circuito conectado.
| Especificaciones Eléctricas | Rango / Valor |
|---|---|
| Voltaje Nominal del Pack | 14.8V |
| Voltaje de Carga Completa | 16.8V |
| Corriente de Descarga Continua | 10A – 15A |
| Corriente de Descarga (Pico) | 20A |
| Voltaje de Corte por Sobrecarga | 4.25V ± 0.05V (por celda) |
| Voltaje de Corte por Descarga | 2.50V ± 0.1V (por celda) |

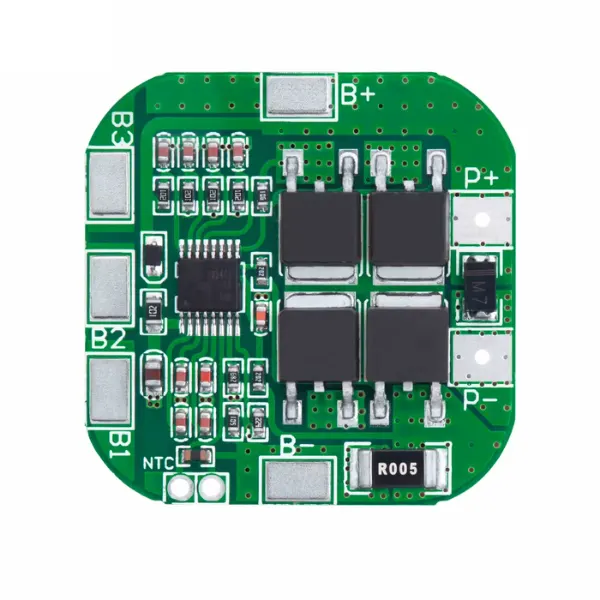

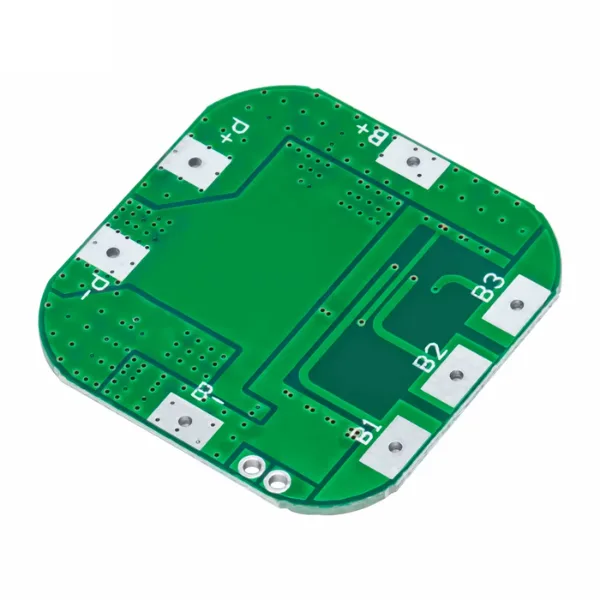

| Pinout y Conexiones | Descripción de Cableado |
|---|---|
| B+ | Positivo total de la batería (Celda 4) |
| B- | Negativo total de la batería (Celda 1) |
| B1 | Punto de conexión entre Celda 1 y 2 |
| B2 | Punto de conexión entre Celda 2 y 3 |
| B3 | Punto de conexión entre Celda 3 y 4 |
| P+ / P- | Salida de carga y entrada de cargador |

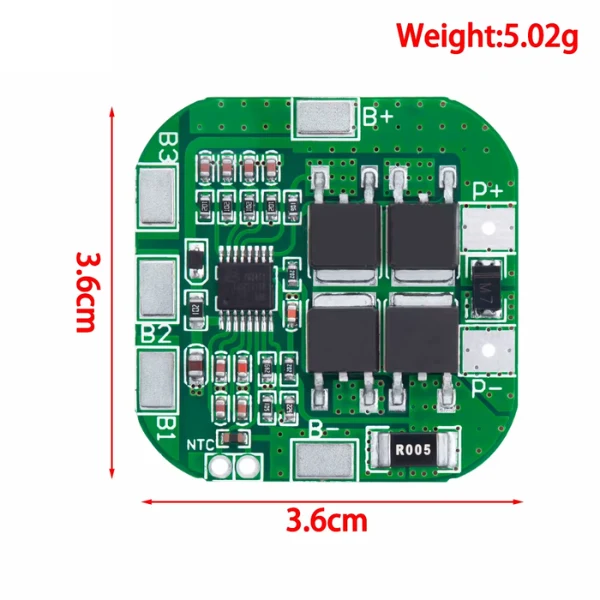

| Dimensiones y Ambiente | Detalle |
|---|---|
| Tamaño del PCB | aprox. 35mm x 35mm |
| Temperatura de Operación | -40°C a +85°C |
| Resistencia Interna | < 100 mΩ |
| Protección Cortocircuito | Sí (Recuperación automática o carga) |
Preguntas Frecuentes
¿Puedo usar este BMS para baterías de LiFePO4?
No. Este BMS está diseñado específicamente para celdas de Iones de Litio (Li-ion) con voltajes nominales de 3.6V/3.7V. Las baterías LiFePO4 requieren umbrales de voltaje distintos (3.2V nominal) y usar este módulo dañaría las celdas por sobrecarga.
¿Este módulo incluye función de equilibrado (Balanceo)?
Este modelo específico se centra en la protección (PCM). Aunque monitorea todas las celdas, no disipa energía para equilibrarlas activamente. Se recomienda usar celdas con resistencia interna y capacidad idénticas («matcheadas») para un rendimiento óptimo.
¿Qué cargador debo utilizar para un pack 4S?
Debe utilizar un cargador de corriente constante / voltaje constante (CC/CV) con una salida de exactamente 16.8V DC. El uso de fuentes de poder comunes sin regulación de carga puede ser peligroso.
¿Por qué no hay voltaje en P+ y P- después de conectar las celdas?
Muchos BMS entran en modo de bloqueo al ser energizados por primera vez. Para activarlo, simplemente conecte el cargador a los terminales P+ y P- durante un par de segundos; esto «despertará» el circuito de protección.
