BMS 6S 40A
$ 18.990 IVA incluido
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Descripción General

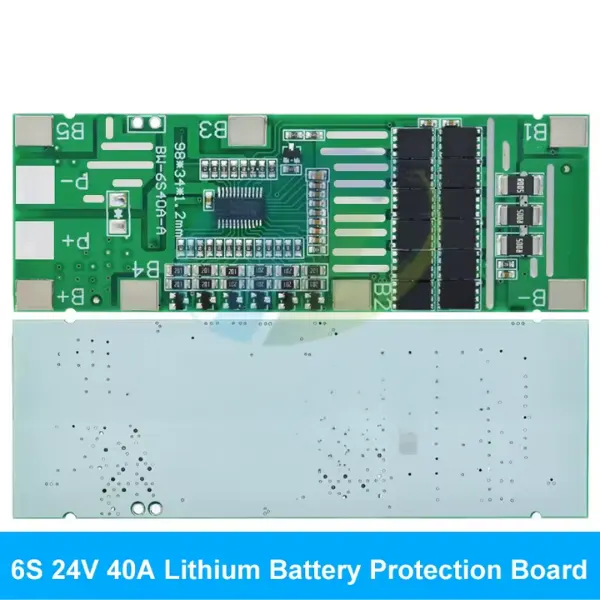

El módulo BMS (Battery Management System) de 6 celdas y 40 Amperios es un componente crítico de ingeniería para el diseño y mantenimiento de paquetes de baterías de Litio-Ion o LiPo de 24V. Este dispositivo actúa como el cerebro del pack, gestionando la carga y descarga para maximizar la vida útil de las celdas y garantizar la seguridad operativa. Es ideal para aplicaciones de electromovilidad, robótica de potencia y sistemas de respaldo de energía donde la fiabilidad es innegociable.
Características Destacadas
- Capacidad de corriente de descarga continua de hasta 40A, ideal para motores de alta potencia.
- Protección integral contra sobrecarga, sobredescarga y cortocircuitos.
- Función de balanceo pasivo integrada para nivelar el voltaje entre celdas (6S).
- Disipación de calor optimizada mediante una disposición de MOSFETs de baja resistencia interna.

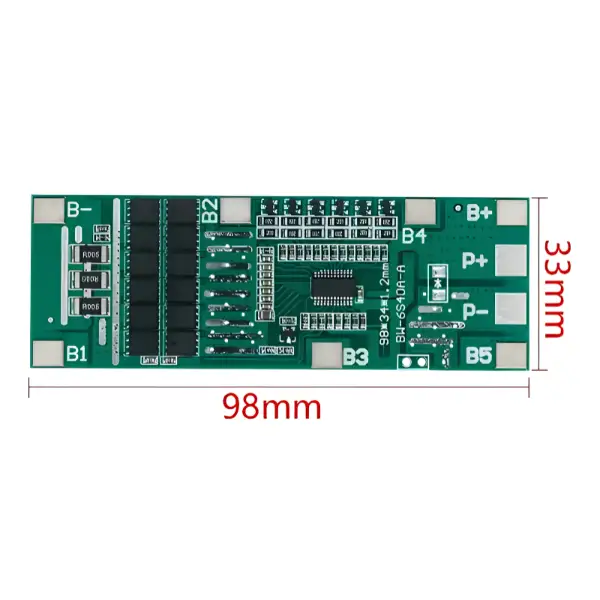

- Dimensiones compactas de 98mm x 34mm para facilitar la integración en carcasas de baterías.
Aplicaciones y Proyectos
- Electromovilidad: Ideal para scooters eléctricos, bicicletas asistidas y carros de golf de baja potencia que operen a 24V nominales.
- Sistemas de Respaldo (UPS): Creación de bancos de baterías personalizados para sistemas solares pequeños o estaciones de energía portátiles.
- Robótica de Combate: Suministro de energía seguro para motores DC con escobillas o BLDC que requieren altos picos de corriente.
Recursos de Aprendizaje
Para profundizar en la conexión y configuración de este módulo, se recomienda buscar en YouTube: «BMS 6S 40A wiring diagram tutorial» o «Cómo conectar BMS 6S baterías 18650».
| Especificaciones Técnicas | |
|---|---|
| Configuración de Celdas | 6S (6 Celdas en serie) |
| Voltaje Nominal del Pack | 22.2V – 25.2V |
| Corriente de Descarga Continua | 40A |
| Corriente de Carga Máxima | 20A |
| Condiciones de Operación | |
|---|---|
| Voltaje de Carga Recomendado | 25.2V – 26V DC |
| Protección Sobre-voltaje (Celda) | 4.25V ± 0.05V |
| Protección Bajo-voltaje (Celda) | 2.55V ± 0.08V |
| Temperatura de Trabajo | -30°C a +80°C |
| Pinout Principal | |
|---|---|
| B- / B+ | Conexión al negativo/positivo total del pack de baterías |
| P- / P+ | Salida de carga y descarga (Carga/Consumo) |
| B1 a B5 | Puntos de equilibrio intermedios entre celdas |
Preguntas Frecuentes (FAQ)
¿Puedo usar este BMS con baterías de LiFePO4?
No, este modelo está diseñado específicamente para celdas de Litio-Ion (3.7V nominal) y LiPo. El voltaje de corte para LiFePO4 es distinto y dañaría las celdas.
¿Qué cargador debo utilizar?
Debe utilizar un cargador de corriente constante / voltaje constante (CC/CV) con una salida de 25.2V.
¿Es normal que el módulo se caliente?
Durante descargas cercanas a los 40A es normal que los MOSFETs generen calor. Se recomienda asegurar una ventilación mínima o contacto con una superficie disipadora.
¿Necesito conocimientos de soldadura?
Sí, requiere soldadura de cables de potencia (calibre 12-14 AWG recomendado) a los pads de la placa para garantizar un flujo de corriente seguro.
¿Este módulo incluye balanceo de carga?
Sí, cuenta con un circuito de balanceo pasivo que iguala el voltaje de las celdas cuando estas alcanzan el final de la carga.
Producto disponible para entrega inmediata en Curicó y envíos rápidos a todo Chile (Talca, Santiago, Concepción, etc.).
