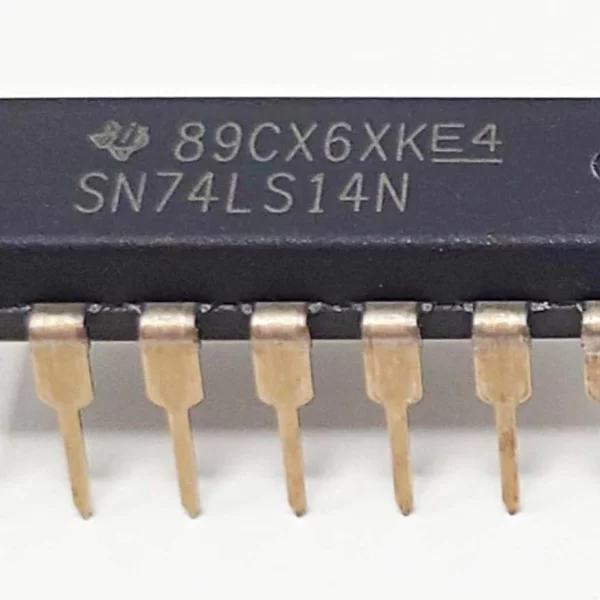

¿Qué es el 74LS14?
El 74LS14 es un circuito integrado monolítico perteneciente a la familia lógica TTL (Transistor-Transistor Logic), específicamente a la subfamilia LS (Low-Power Schottky). Este componente encapsula seis inversores lógicos (compuertas NOT) independientes en un solo chip. Su característica más distintiva y crucial es que cada una de sus entradas es de tipo Schmitt-Trigger. A diferencia de una entrada lógica estándar, una entrada Schmitt-Trigger posee histéresis, lo que significa que tiene dos umbrales de voltaje diferentes: uno para una señal de entrada ascendente (de bajo a alto) y otro para una señal descendente (de alto a bajo). Esta propiedad lo hace excepcionalmente inmune al ruido en las señales de entrada y es ideal para «cuadrar» señales de transición lenta o con fluctuaciones, convirtiéndolas en señales digitales limpias y bien definidas.
La arquitectura interna del 74LS14 se basa en la tecnología Schottky de baja potencia, que ofrece una excelente combinación de velocidad y bajo consumo de energía. Cada una de las seis compuertas inversoras opera de forma independiente, requiriendo únicamente la alimentación común (VCC y GND) para el chip. Esta independencia permite utilizar las compuertas para diversas funciones dentro de un mismo circuito, como la limpieza de señales de sensores, la eliminación de rebotes (debouncing) en interruptores mecánicos, o la construcción de osciladores de relajación simples con solo componentes pasivos externos como resistencias y condensadores. Su robustez y versatilidad lo han convertido en un componente fundamental en el diseño de circuitos digitales durante décadas.
Características Técnicas
El funcionamiento interno del 74LS14 se centra en su capacidad para acondicionar señales. Cuando una señal de entrada cruza el umbral de voltaje positivo (V_T+), la salida cambia de estado. Sin embargo, para que la salida vuelva a su estado original, la señal de entrada debe caer por debajo de un umbral de voltaje negativo (V_T-), que es significativamente más bajo que V_T+. Esta diferencia entre V_T+ y V_T- es la banda de histéresis. Esta característica garantiza que el ruido superpuesto en la señal de entrada, siempre que su amplitud sea menor que la banda de histéresis, no cause múltiples transiciones no deseadas en la salida. El tiempo de propagación típico, es decir, el retraso desde que la entrada cambia hasta que la salida responde, es de aproximadamente 11 nanosegundos, lo que lo hace adecuado para aplicaciones de velocidad moderada.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación (Vcc) | 4.75 V a 5.25 V (5V típico) |
| Consumo de corriente (Icc) | 4 mA (máximo) |
| Voltaje de entrada Alto (Vih) | 2 V (mínimo) |
| Voltaje de entrada Bajo (Vil) | 0.8 V (máximo) |
| Voltaje de salida Alto (Voh) | 2.7 V (mínimo) |
| Voltaje de salida Bajo (Vol) | 0.5 V (máximo) |
| Corriente de salida (Iol) | 8 mA (máximo, salida en bajo) |
| Tiempo de propagación (tpd) | 11 ns (típico) |
Comunicación y Pinout
| Pin | Función | Descripción |
|---|---|---|
| 1 (1A) | Entrada | Entrada del primer inversor. |
| 2 (1Y) | Salida | Salida del primer inversor. |
| 3 (2A) | Entrada | Entrada del segundo inversor. |
| 4 (2Y) | Salida | Salida del segundo inversor. |
| 5 (3A) | Entrada | Entrada del tercer inversor. |
| 6 (3Y) | Salida | Salida del tercer inversor. |
| 7 (GND) | Alimentación | Tierra (0V). |
| 8 (4Y) | Salida | Salida del cuarto inversor. |
| 9 (4A) | Entrada | Entrada del cuarto inversor. |
| 10 (5Y) | Salida | Salida del quinto inversor. |
| 11 (5A) | Entrada | Entrada del quinto inversor. |
| 12 (6Y) | Salida | Salida del sexto inversor. |
| 13 (6A) | Entrada | Entrada del sexto inversor. |
| 14 (VCC) | Alimentación | Alimentación positiva (+5V). |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | DIP-14 (Dual In-line Package de 14 pines) |
| Montaje | Through-Hole (THT) |
Aplicaciones
- Eliminación de rebotes (Debouncing) en pulsadores e interruptores mecánicos.
- Acondicionamiento de señales: conversión de señales lentas o ruidosas (ej. sinusoidales) a señales cuadradas limpias.
- Osciladores de relajación: construcción de generadores de reloj simples y económicos con una resistencia y un condensador.
- Receptores de línea en buses de comunicación donde el ruido puede ser un problema.
- Circuitos de temporización y generadores de pulso.
- Interfaces lógicas para restaurar la integridad de señales digitales degradadas.
Preguntas Frecuentes
¿Cuál es la diferencia entre el 74LS14 y el 74HC14?
La principal diferencia radica en la familia lógica. El 74LS14 es TTL (Transistor-Transistor Logic), operando típicamente a 5V. El 74HC14 es CMOS (Complementary Metal-Oxide-Semiconductor), lo que le permite operar en un rango de voltaje más amplio (usualmente 2V a 6V) y con un consumo de energía mucho menor en estado estático. Aunque cumplen la misma función, sus niveles de voltaje de entrada y su capacidad de corriente de salida son diferentes, por lo que no siempre son intercambiables directamente sin revisar la compatibilidad de niveles lógicos del circuito.
¿Puedo usar un 74LS04 en lugar de un 74LS14?
No para todas las aplicaciones. El 74LS04 es un inversor séxtuple estándar, mientras que el 74LS14 es un inversor séxtuple con entradas Schmitt-Trigger. Si solo necesitas una inversión lógica simple con una señal de entrada limpia y rápida, el 74LS04 funcionará. Sin embargo, si tu señal de entrada es ruidosa, de transición lenta, o si quieres construir un oscilador, necesitas la histéresis del 74LS14 para un funcionamiento correcto y estable.
¿Cómo se crea un oscilador simple con un 74LS14?
Se puede construir un oscilador de relajación, también conocido como oscilador astable, utilizando una sola compuerta del 74LS14. Se conecta una resistencia (R) desde la salida de la compuerta a su propia entrada, y un condensador (C) desde la entrada de la compuerta a tierra. La salida cargará y descargará el condensador a través de la resistencia, y la histéresis de la entrada Schmitt-Trigger provocará que la salida oscile entre alto y bajo. La frecuencia de oscilación es aproximadamente F ≈ 1 / (0.8 * R * C).
¿Qué significa la histéresis en las entradas Schmitt-Trigger?
La histéresis es una propiedad por la cual la respuesta de un sistema a una entrada depende de la dirección del cambio de esa entrada. En el 74LS14, significa que hay dos umbrales de voltaje de entrada: un umbral alto (V_T+) para cambiar la salida cuando el voltaje de entrada sube, y un umbral bajo (V_T-) para cambiarla cuando el voltaje baja. Esta ‘zona muerta’ entre los dos umbrales evita que pequeñas fluctuaciones o ruido en la señal de entrada cerca del punto de conmutación provoquen múltiples cambios de estado en la salida, garantizando una transición limpia y única.
