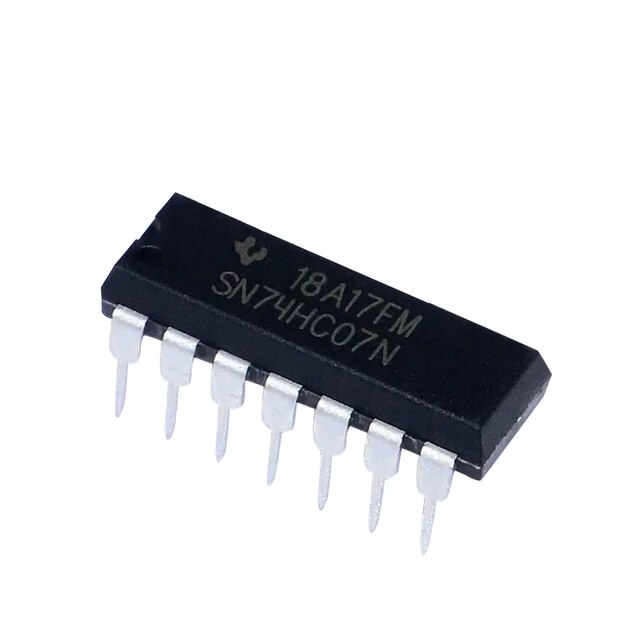

Circuito Integrado SN74HC07N

Este chip no es una puerta lógica estándar. Es un «Hex Buffer con Salida de Colector Abierto (Open-Drain)». Esto significa que contiene 6 buffers independientes.

• Un Buffer no invierte la señal (si entra un HIGH, sale un HIGH), pero la «refresca» o «fortalece», permitiéndole manejar más carga que un pin de microcontrolador solo.
• La característica clave es la Salida de Colector Abierto. Esto significa que la salida del chip solo puede «jalar» la señal hacia abajo (a tierra, o LOW), pero no puede «empujarla» hacia arriba (a HIGH). Para lograr un estado HIGH, se requiere un componente externo.

Es la característica más versátil de este chip. Como la salida no puede generar un estado HIGH por sí misma, necesitas conectar una resistencia de «pull-up» entre el pin de salida y el voltaje que tú desees para tu estado HIGH.

¿Por qué es útil? Te permite actuar como un conversor de nivel lógico. Puedes alimentar el chip con 5V, recibir una señal de 5V de un Arduino, pero conectar la resistencia de pull-up a una línea de 12V. Así, cuando la salida no está en LOW, la resistencia «jala» el voltaje de la línea hasta 12V, permitiéndote controlar un dispositivo de 12V desde un sistema de 5V.

Imagina que quieres encender una tira de LEDs o un relé que funciona a 12V usando una señal de un Arduino, que opera a 5V.

1. Alimentas el chip 74HC07N con 5V y Tierra desde el Arduino.
2. Conectas un pin de salida digital del Arduino a una de las entradas del buffer (ej. pin 1A).
3. Conectas el negativo de tu carga de 12V (el LED o relé) a la salida correspondiente del buffer (pin 1Y).
4. Conectas una resistencia de pull-up (ej. 10kΩ) desde la salida del buffer (pin 1Y) hasta tu fuente de 12V.
5. El positivo de tu carga también se conecta a los 12V.

Ahora, cuando pongas el pin del Arduino en LOW, la salida del buffer irá a LOW, y cuando lo pongas en HIGH, la salida «flotará» y la resistencia la llevará a 12V, controlando tu dispositivo de 12V de forma segura.

Son dos familias de tecnología lógica diferentes, y la ‘HC’ es la más moderna y adecuada para proyectos con microcontroladores:

• HC (High-Speed CMOS): Funciona en un rango de voltaje amplio (2V a 6V), tiene un consumo de energía casi nulo en estado estático y es rápida. Es la opción ideal para interactuar con Arduino, ESP32, etc.
• LS (Low-power Schottky TTL): Es una tecnología más antigua, funciona con un voltaje estricto de 5V, consume más energía y es más lenta.

Para nuevos diseños, la familia ‘HC’ es siempre la elección recomendada.

La salida de colector abierto está diseñada para «hundir» (sink) corriente hacia tierra. Cada una de las 6 salidas de este chip puede hundir de forma segura hasta 25mA. Esto es suficiente para controlar directamente un LED estándar (con su resistencia limitadora) o la bobina de un pequeño relé. Para cargas que requieran más de 25mA, debes usar la salida de este chip para controlar la puerta (gate) de un transistor MOSFET de mayor potencia.

No, nunca debes dejar flotando las entradas de un chip de lógica CMOS como este. Una entrada flotante puede oscilar y causar un consumo de corriente excesivo, calentando el chip innecesariamente. Las entradas de los 6 buffers que no utilices deben ser conectadas a un estado lógico definido, ya sea a VCC (5V) o a Tierra (GND), para asegurar un funcionamiento estable y de bajo consumo.
