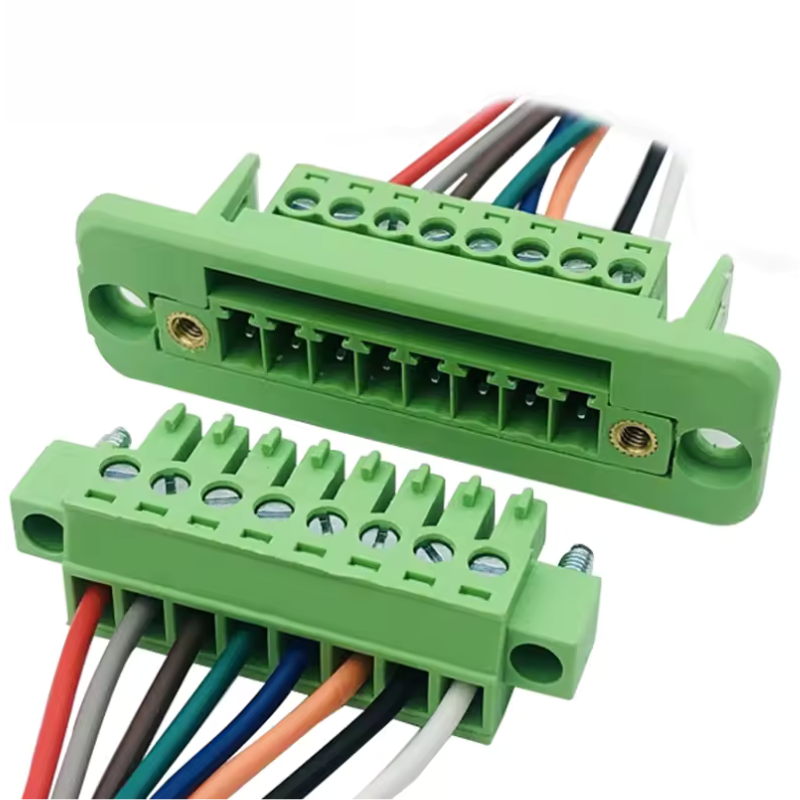

El Conector Enchufable de Bloque de Terminales JM15EDGKM – Paso 3.81 mm es un sistema de conexión modular de dos partes, diseñado para proporcionar una conexión y desconexión rápida y segura de cables en placas de circuito impreso (PCBs). Este conector consta de un bloque de terminales macho que se suelda a la PCB y un bloque de terminales hembra que se conecta a los cables y se enchufa en el conector macho. Con un paso estándar de 3.81 mm, es ideal para aplicaciones de electrónica de control y potencia de baja tensión.

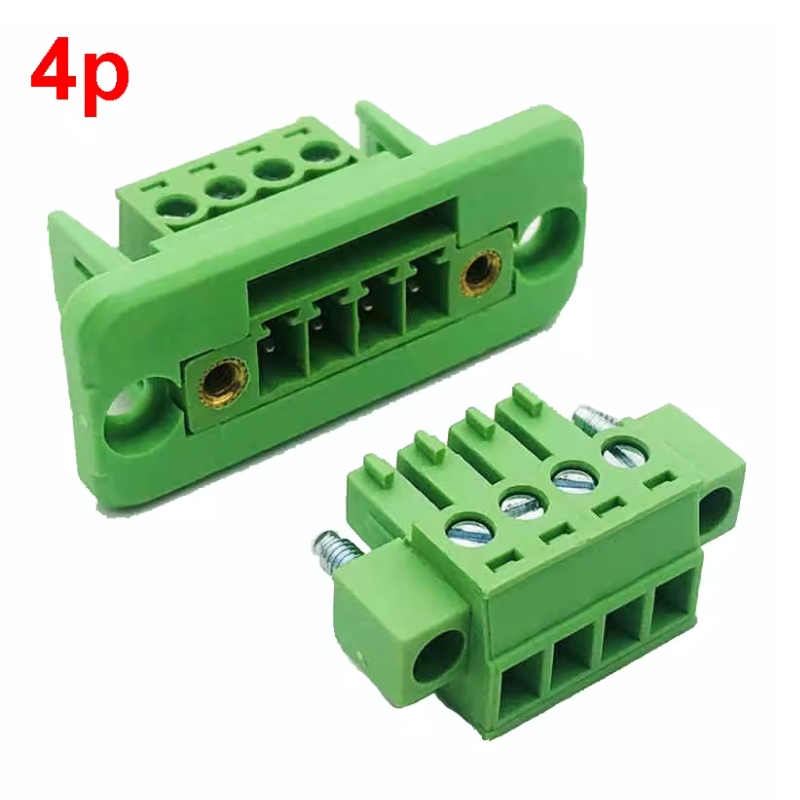

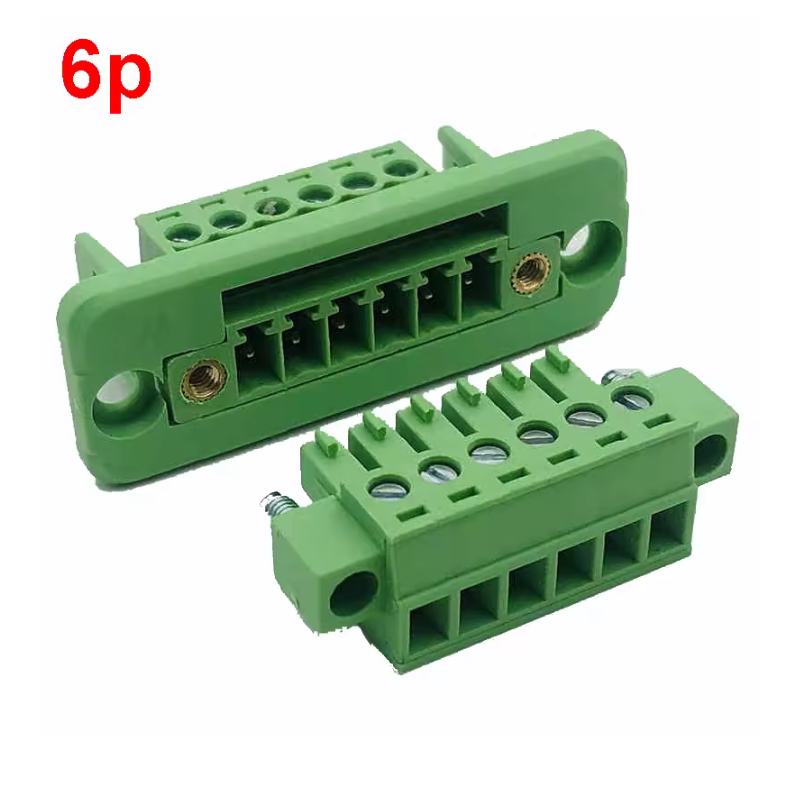

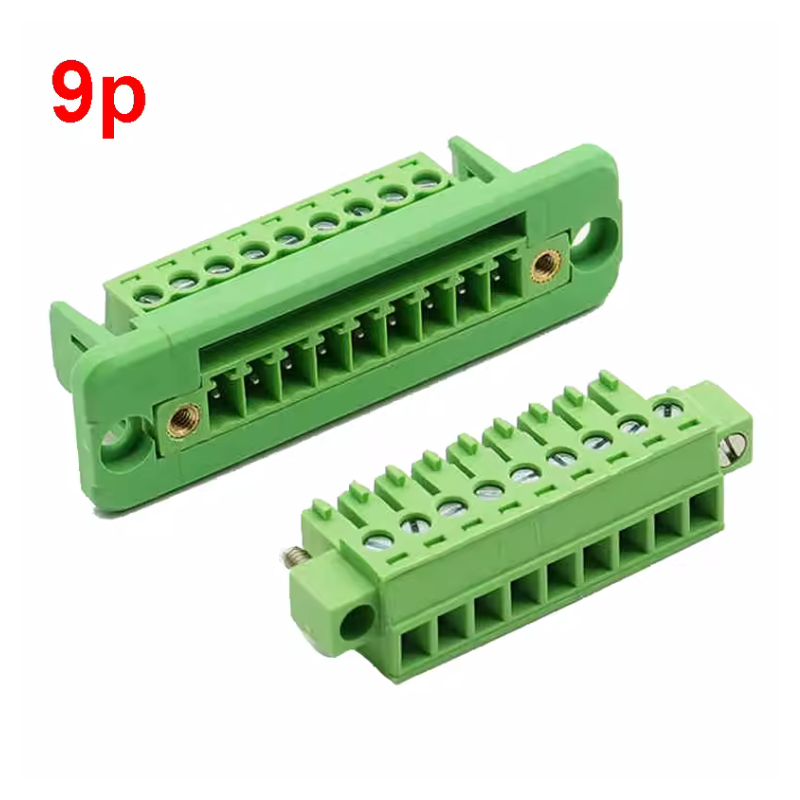

El diseño «JM15EDGKM» se refiere a la serie de conectores, que pueden venir en diferentes cantidades de polos (ej. 2p, 3p, 4p, etc., hasta 9p o más) para adaptarse a las necesidades del proyecto. La conexión de los cables se realiza mediante bornes de tornillo, lo que asegura un contacto eléctrico firme. Este sistema enchufable es una solución excelente para proyectos de microcontroladores (Arduino, ESP32), interfaces de E/S, placas de expansión, sistemas de automatización, y cualquier aplicación donde se necesite una conexión de cableado flexible y fácil de mantener, permitiendo desconectar el cableado sin afectar a la PCB.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Producto | Conector de Bloque de Terminales Enchufable |
| Serie | JM15EDGKM (o similar) |
| Número de Polos (P) | Variable (ej. 2, 3, 4, 6, 9, etc.) |
| Paso de los Pines | 3.81 mm |
| Método de Conexión | Bornes de tornillo para el conector hembra |
| Método de Montaje en PCB | Soldadura a través del orificio (Through-Hole – THT) |
| Calibre de Cable Soportado | 0.5 – 1.5 mm² (aproximadamente AWG 24-16) |
| Voltaje Nominal Máximo | 150 V – 300 V (típico) |
| Corriente Nominal Máxima | 6 A – 8 A (típico) |
| Material del Cuerpo | Plástico aislante (Poliamida, PA66) |
| Material de los Contactos | Latón o Cobre con recubrimiento |
| Color | Verde (estándar para este tipo de conector) |
| Temperatura de Operación | -30°C a +105°C (típica) |
Características Adicionales
| Característica | Detalle |
|---|---|
| Conexión y Desconexión Sencilla | El sistema enchufable permite desconectar el cableado fácilmente de la PCB |
| Cableado Robusto | Los bornes de tornillo aseguran una conexión eléctrica firme y fiable |
| Diseño Modular | Disponible en diferentes números de polos para adaptarse a las necesidades de cada proyecto |
| Paso Estándar (3.81 mm) | Compatible con muchos diseños de PCBs de electrónica de control |
| Aislamiento Seguro | El cuerpo de plástico protege de cortocircuitos entre terminales adyacentes |
| Versatilidad de Uso | Ideal para interfaces de E/S, sensores, actuadores y fuentes de alimentación de baja tensión |
Preguntas Frecuentes
¿Cuál es la función principal de un conector de bloque de terminales enchufable?
La función principal es proporcionar una interfaz de conexión/desconexión flexible entre el cableado externo y una placa de circuito impreso (PCB). Permite al usuario desconectar rápidamente el cableado de un circuito sin necesidad de soldar o desatornillar terminales individuales, lo que es ideal para mantenimiento, pruebas o reemplazar módulos de forma sencilla.
¿Qué significa el «paso de 3.81 mm» en este conector?
El paso de 3.81 mm es la distancia que hay entre los centros de cada pin o terminal en el conector. Este es un estándar específico, y es crucial que la placa de circuito impreso esté diseñada con un patrón de orificios que coincida con este paso para que el conector macho se pueda soldar correctamente.
¿Para qué se utilizan los diferentes números de polos (2p, 3p, 4p)?

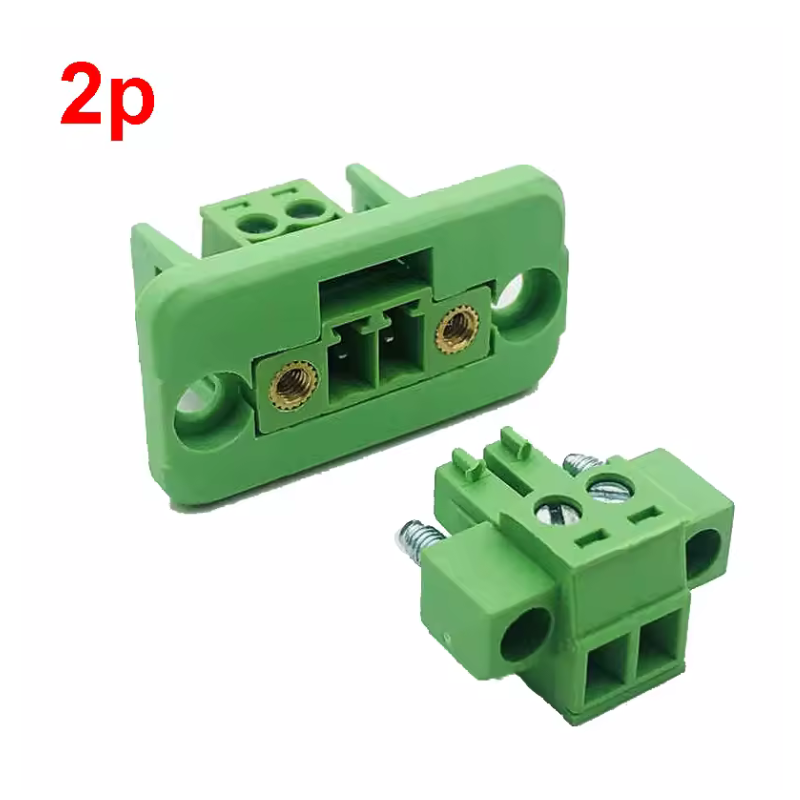

El número de polos («p») indica la cantidad de conexiones o cables que puede manejar el conector. Un conector de 2p es para dos cables (ej. alimentación + y -). Un conector de 3p es para tres cables (ej. alimentación + y -, y una señal). Y así sucesivamente, permitiendo al diseñador elegir el conector adecuado para el número de conexiones que necesite.
¿Qué tipo de cables se pueden usar con este conector?
El conector de tornillo es compatible con una amplia gama de cables, tanto rígidos (sólidos) como flexibles (multifilares), siempre y cuando su calibre esté dentro del rango especificado (ej. 0.5 – 1.5 mm²). Para cables flexibles, se recomienda el uso de puntas de tipo «ferrule» para asegurar una conexión más robusta y evitar que los hilos se deshilachen.
¿Cómo se suelda el conector a la PCB?
La parte macho del conector (la que tiene los pines rectos) se inserta en los orificios correspondientes de la PCB. Luego, se suelda cada uno de los pines a la placa por el lado de las pistas de cobre. Es importante que el patrón de orificios en la PCB tenga el paso correcto de 3.81 mm para una correcta alineación.
