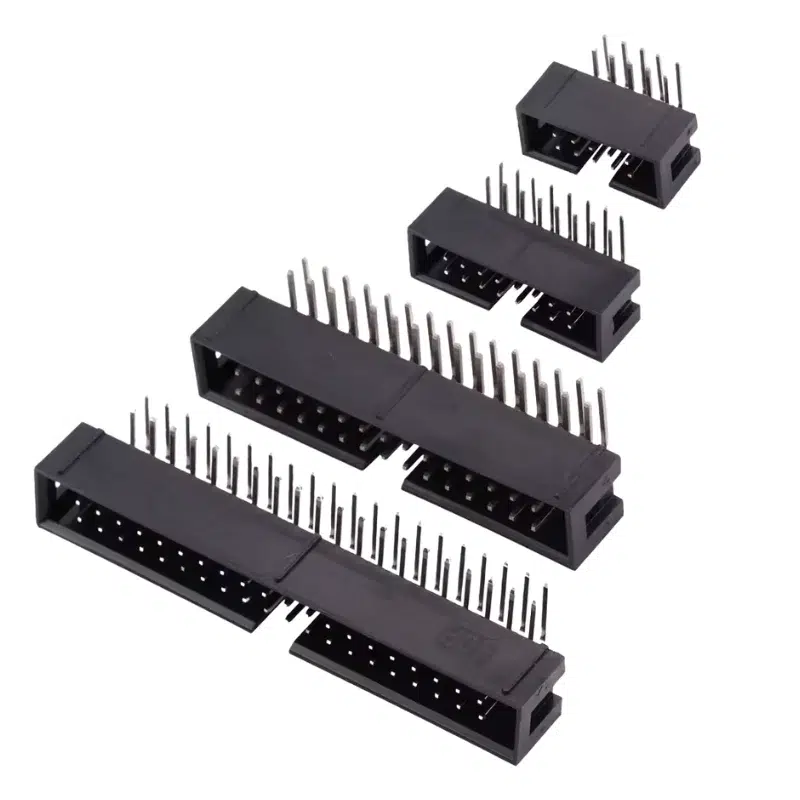

El Conector Macho de Ángulo 90° es un cabezal de pines de doble hilera para PCB con paso de 2.54mm. Su diseño de 90° permite que la conexión se realice de forma paralela a la placa, ideal para instalaciones de perfil bajo y la conexión a conectores IDC hembra en proyectos de electrónica.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Conector Macho de Ángulo 90° para PCB (Paso 2.54 mm) es un cabezal de pines diseñado para proporcionar una conexión de doble hilera con una orientación de 90 grados con respecto a la placa de circuito impreso (PCB). Este conector es ideal para aplicaciones donde se requiere que la conexión con cables planos (ribbon cables) o conectores hembra sea paralela a la superficie de la PCB, lo que permite un diseño de perfil bajo y una mejor gestión del espacio.
Con un paso estándar de 2.54 mm (0.1 pulgadas), este cabezal macho es compatible con la mayoría de los conectores IDC hembra (como los de la serie DC3). Se suelda directamente a la PCB y, gracias a su diseño de 90°, permite la conexión de cables que se extienden horizontalmente desde la placa. Es un componente esencial para proyectos de microcontroladores (Arduino, ESP32), placas de expansión (shields), interfaces de periféricos, y cualquier sistema electrónico que necesite una conexión robusta y una orientación de cableado específica para una instalación ordenada.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Producto | Cabezal de Pines de Ángulo Recto para PCB |
| Tipo de Conector | Macho |
| Ángulo de Pines | 90° (Ángulo Recto) |
| Número de Hileras | 2 (doble hilera) |
| Número de Pines | Variable (ej. 6, 10, 16, 20, 40 pines) |
| Paso entre Pines | 2.54 mm (0.1 pulgadas) |
| Método de Montaje | Soldadura a través del orificio (Through-Hole – THT) |
| Material del Cuerpo | Plástico aislante (Poliamida, PBT o similar) |
| Material de los Pines | Latón o Cobre con recubrimiento de Oro o Estaño |
| Corriente Nominal Máxima | 1 A (típica) |
| Voltaje Nominal Máximo | 250 V AC/DC (típico) |
| Temperatura de Operación | -40°C a +105°C (típica) |
| Color | Negro (típico) |
Características Adicionales
| Característica | Detalle |
|---|---|
| Conexión de 90° | Permite un diseño de perfil bajo al orientar la conexión en un ángulo recto |
| Paso Estándar de 2.54 mm | Compatible con conectores hembra IDC y cables jumper |
| Conexión de Doble Hilera | Ideal para buses de datos paralelos y conexiones de E/S de microcontroladores |
| Montaje Robusto en PCB | Pines de orificio pasante para una soldadura segura y mecánica |
| Versatilidad de Pines | Disponibles en una amplia variedad de números de pines para diferentes necesidades |
| Uso en Prototipos | Componente esencial para la interconexión de módulos y shields |
| Gestión de Cables | Ayuda a mantener el cableado organizado y paralelo a la placa |
Preguntas Frecuentes
¿Para qué se utiliza un conector macho con un ángulo de 90°?
Se utiliza principalmente para crear una conexión con una orientación específica en la PCB. El diseño de ángulo de 90° es ideal para el montaje en perfil bajo, donde los cables necesitan salir horizontalmente del borde de la placa en lugar de verticalmente, lo que ayuda a la gestión del espacio en gabinetes o carcasas estrechas.
¿Con qué tipo de conectores hembra es compatible este cabezal?
Este cabezal macho de 2.54 mm de doble hilera es compatible con la mayoría de los conectores hembra con paso de 2.54 mm. Es especialmente compatible con los conectores IDC hembra (como los de la serie DC3) que se utilizan con cables planos (ribbon cables), así como con los cables jumper con terminales hembra.
¿Cómo se suelda este conector en una PCB?
Para soldarlo, se insertan los pines del conector en los orificios correspondientes de la PCB. Debido a su diseño de ángulo, los pines de soldadura sobresalen por la parte inferior de la placa, mientras que los pines de conexión sobresalen horizontalmente. Se suelda cada uno de los pines a la placa por la parte inferior para asegurar una conexión eléctrica y mecánica robusta.
¿Es compatible este conector con cables planos?
Sí, este cabezal es ideal para conectarse a cables planos que han sido terminados con conectores IDC hembra. Al usar este conjunto (cabezal de ángulo + cable plano + conector IDC), puedes crear una conexión de bus de datos bidireccional o de E/S que sea ordenada y de bajo perfil.
¿Qué precauciones debo tener al soldar este conector?
Al soldar un conector de ángulo, es crucial asegurarse de que los pines estén correctamente alineados y que el conector esté completamente asentado en la PCB antes de aplicar soldadura. Se recomienda soldar primero los pines de los extremos para fijarlo, y luego soldar el resto de los pines. Usar una temperatura de soldador adecuada y no aplicar demasiado calor para no dañar el cuerpo de plástico.
Información adicional
| N° de pines | 40 pines, 10 pines, 6 pines, 16 pines, 20 pines |
|---|
