$ 4.700 IVA incluido
Transformador reductor de 220V a 12V-0-12V AC con 5W de potencia. Entrada cables Rojo-Rojo y salida con Tap Central (Azul-Amarillo-Azul). Ideal para armar fuentes simétricas, reparaciones y proyectos de baja potencia. Montaje sencillo en chasis y aislamiento galvánico seguro.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

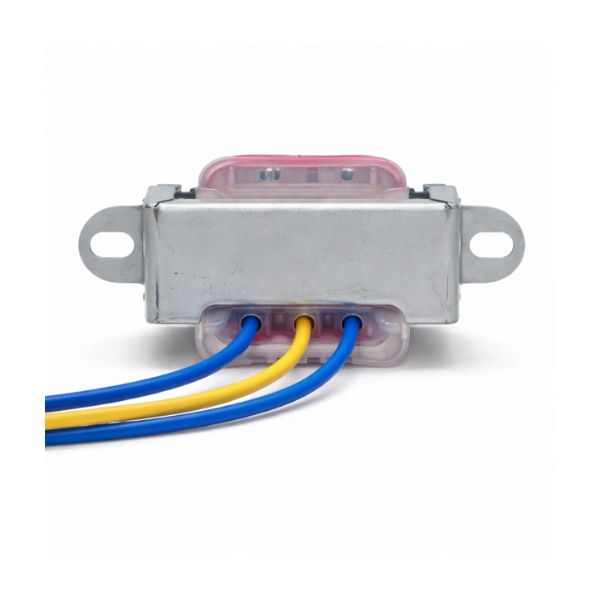

El Convertidor de Voltaje 220V a 12V AC (Transformador 5W) es un componente de potencia lineal diseñado para reducir de forma segura el voltaje de la red eléctrica a niveles de baja tensión. Este modelo específico cuenta con una potencia nominal de 5W y una configuración de salida con derivación central (Center Tap), lo que permite obtener voltajes simétricos o duplicar la corriente según la conexión.
Su identificación de conexión es sencilla gracias al código de colores estándar:
Entrada: 220 V ~ 50 Hz (Cables Rojo – Rojo).
Salida: 12 V ~ × 2 – 5 W (Cables Azul – Amarillo – Azul).
Es ideal para fuentes de alimentación simétricas, preamplificadores de audio, circuitos de control y reparaciones de equipos electrónicos de bajo consumo que requieran aislamiento galvánico.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Voltaje de Entrada (Primario) | 220 V AC (50 Hz) |
| Conexión de Entrada | Cables Rojo – Rojo |
| Voltaje de Salida (Secundario) | 12 V – 0V – 12 V AC |
| Conexión de Salida | Cables Azul – Amarillo (Centro) – Azul |
| Potencia Nominal | 5 W |
| Corriente aproximada de salida | ~400 mA (máx total) |
| Tipo de Núcleo | Laminado EI |
Características Adicionales
| Característica | Detalle |
|---|---|
| Aislamiento | Galvánico (Separación física entre primario y secundario) |
| Montaje | Chasis (Pestañas metálicas con orificios) |
| Uso común | Fuentes lineales, Audio, Circuitos lógicos |
| Temperatura de operación | -10°C a +60°C |
Preguntas Frecuentes
¿Cómo se conectan los cables Azul, Amarillo y Azul?
El cable Amarillo es el punto común (tap central o 0V). Si mides entre el Amarillo y cualquiera de los Azules, obtendrás 12V AC. Si mides entre los dos cables Azules (extremos), obtendrás 24V AC. Esto permite crear fuentes duales (+12V / GND / -12V) tras la rectificación.
¿Qué significa que sea de 5W y cómo calculo si me sirve?
5W es la potencia máxima que puede entregar. Usando la fórmula $I = P / V$, si usas los 12V de salida, dispones de aproximadamente 416 mA de corriente total. Debes asegurarte de que tu circuito no consuma más de esta corriente para evitar sobrecalentamiento.
¿Puedo conectar este transformador al revés (12V a 220V)?
Técnicamente los transformadores son reversibles, pero no se recomienda en estos modelos pequeños de 5W debido a la baja inductancia y aislamiento del devanado secundario para manejar alta tensión inversa, lo que podría quemar el componente o ser peligroso. Úsalo siempre con entrada en Rojo-Rojo.
¿Este transformador entrega corriente continua (DC)?
No, entrega Corriente Alterna (AC). Para alimentar un circuito de DC (como Arduino o LEDs), necesitas agregar un puente rectificador (diodos) y capacitores electrolíticos para convertir la señal AC en DC.
¿Por qué tiene dos cables rojos en la entrada?
Los dos cables rojos corresponden a la bobina del primario. Al ser corriente alterna (AC) de la red domiciliaria, no existe polaridad (positivo/negativo), por lo que puedes conectar la Fase y el Neutro a los cables rojos indistintamente.
