Generador Señales Función Doble Canal 60MHz

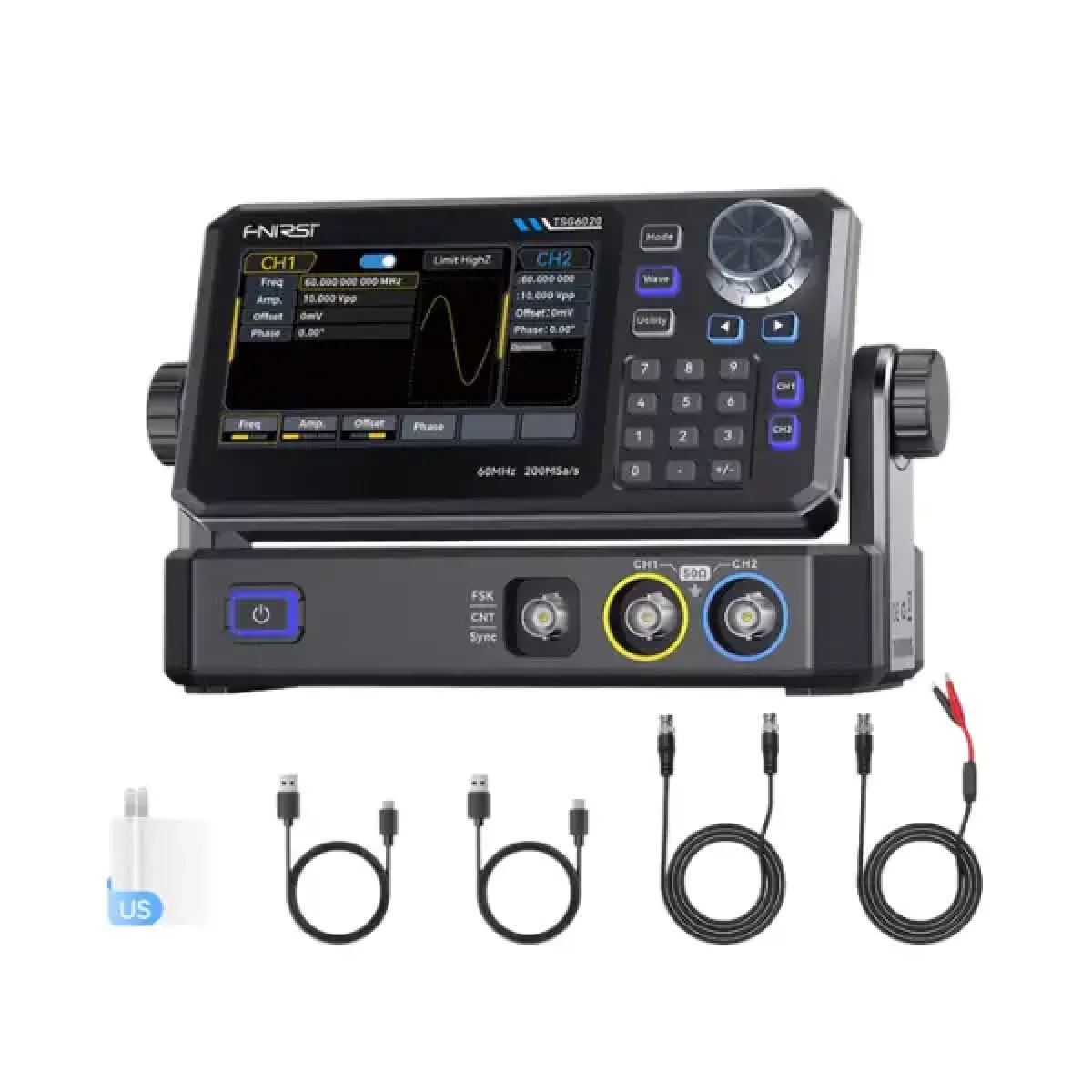

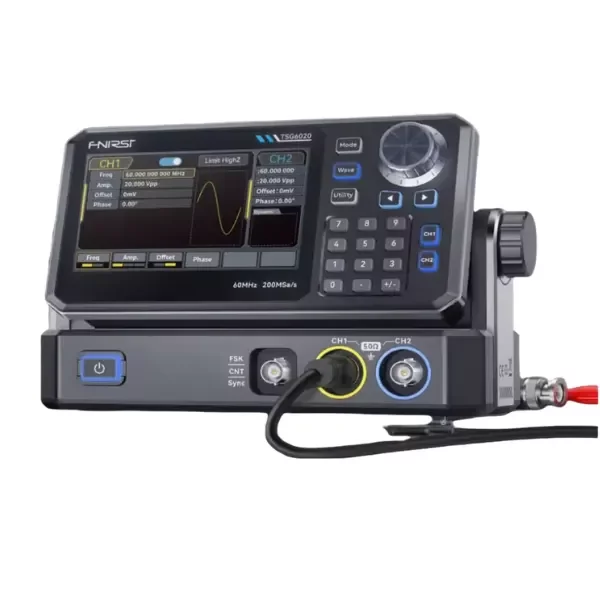

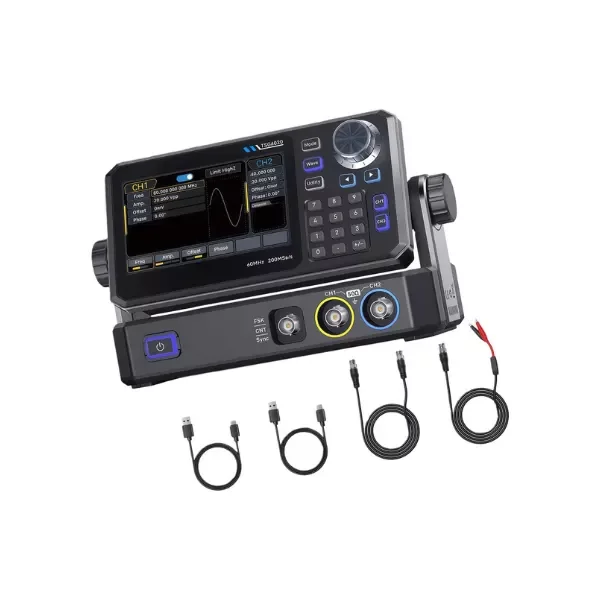

¿Qué es el Generador de Señales de Función FNIRSI TSG6020?

El FNIRSI TSG6020 es un generador de señales de función y formas de onda arbitrarias de doble canal basado en tecnología DDS (Direct Digital Synthesis), con una tasa de muestreo de 200 MSa/s y una resolución vertical de 14 bits. Capaz de generar señales de hasta 60 MHz, este instrumento está diseñado para ingenieros, técnicos y educadores que requieren señales precisas y estables para pruebas, depuración de circuitos y laboratorios. Soporta formas de onda estándar: senoidal, cuadrada, rampa, pulso, ruido y DC, además de formas de onda arbitrarias definidas por el usuario, todo controlado desde una pantalla táctil capacitiva de 4,3 pulgadas que ofrece una interfaz ágil e intuitiva.

La arquitectura interna integra dos canales de salida completamente independientes con impedancia de salida de 50 Ω, alimentación vía USB tipo C a 5V/2A y conectividad USB para comunicación con PC. El diseño incluye dos tecnologías propietarias de FNIRSI: ZeroSurge, que minimiza el sobreimpulso en formas de onda cuadradas, de pulso y rampa para conseguir bordes más limpios; y VeriPoint, que permite una salida de forma de onda arbitraria punto por punto real, preservando el detalle completo de la señal con bajo jitter desde 1 µSa/s hasta 200 MSa/s.

Características Técnicas

El TSG6020 opera con el modo DDS para sintetizar señales con exactitud de ±1 ppm. Su contador de frecuencia integrado de 7 dígitos cubre un rango de 100 mHz a 100 MHz, permitiendo medir señales externas sin necesidad de equipos adicionales. Soporta 6 tipos de modulación: AM, FM, PM, FSK, ASK y PSK, lo que lo hace apto para pruebas de radiofrecuencia, comunicaciones y sistemas embebidos. La función de barrido de frecuencia (sweep) permite evaluar la respuesta en frecuencia de filtros, amplificadores y otros circuitos de forma automatizada. La tecnología ZeroSurge garantiza un sobreimpulso de ≤1% y tiempos de subida y bajada de ≤13,5 ns, superando ampliamente las especificaciones de generadores convencionales de esta gama.

Especificaciones Eléctricas

Formas de Onda y Modulación

Interfaz y Dimensiones

Aplicaciones

• Depuración y prueba de circuitos electrónicos analógicos y digitales
• Calibración y verificación de osciloscopios y analizadores de espectro
• Laboratorios de electrónica en universidades e institutos técnicos
• Pruebas de respuesta en frecuencia de filtros, amplificadores y convertidores
• Desarrollo y prueba de sistemas embebidos y microcontroladores
• Simulación de señales de sensores y transductores
• Pruebas de modulación AM, FM y digital en sistemas de comunicación
• Investigación y desarrollo (I+D) en electrónica de potencia y RF

Preguntas Frecuentes

¿Cuál es la diferencia técnica entre el TSG6020 y el TSG3020?

Ambos modelos comparten la misma plataforma: 200 MSa/s, 14 bits de resolución, doble canal, pantalla táctil de 4,3 pulgadas y las mismas tecnologías ZeroSurge y VeriPoint. La única diferencia es la frecuencia máxima de salida: el TSG3020 llega hasta 30 MHz, mientras que el TSG6020 extiende ese límite hasta 60 MHz. Si tu aplicación involucra pruebas por encima de 30 MHz (circuitos RF, osciladores de cristal, comunicaciones de banda alta), el TSG6020 es la elección correcta. Para trabajo exclusivo en audiofrecuencia o electrónica de potencia, el TSG3020 resulta suficiente a menor costo.

¿Puede el TSG6020 usarse para calibrar osciloscopios?

Sí. El TSG6020 es una herramienta de referencia válida para verificar osciloscopios de hasta 60 MHz de ancho de banda. Su exactitud de ±1 ppm y los tiempos de subida de ≤13,5 ns permiten validar la respuesta vertical y temporal del osciloscopio con señales cuadradas limpias y de bajo sobreimpulso. Para calibraciones de trazabilidad metrológica formal se requiere un patrón certificado, pero para verificaciones de taller y ajustes de sonda el TSG6020 es más que adecuado.

¿Qué significa la tecnología ZeroSurge y por qué es importante en señales cuadradas?

ZeroSurge es una técnica de compensación de sobreimpulso desarrollada por FNIRSI que actúa sobre la etapa de salida del generador. En generadores convencionales, las señales cuadradas y de pulso presentan sobreimpulsos (overshoot) de 5% a 15% en los flancos, lo que distorsiona las mediciones y puede activar falsos disparos en los circuitos bajo prueba. Con ZeroSurge, el sobreimpulso se reduce a ≤1% y los tiempos de subida y bajada se acortan a ≤13,5 ns, entregando bordes más definidos. Esto es crítico en pruebas de lógica digital, comparadores y circuitos de temporización donde un flanco contaminado introduce errores de setup y hold.

¿El TSG6020 tiene control por PC o interfaz remota?

Sí, el TSG6020 incluye conectividad USB que permite comunicación con PC. Esto posibilita el control remoto del instrumento y la transferencia de formas de onda arbitrarias desde software en computador. La función VeriPoint permite cargar señales personalizadas punto por punto desde el PC, lo que facilita la automatización de pruebas repetitivas. FNIRSI provee manuales y firmware descargables desde su sitio oficial para asegurar compatibilidad con las versiones más recientes del software de control.
