El precio original era: $ 59.990.$ 50.990El precio actual es: $ 50.990. IVA incluido
Este sensor de nivel de presión manométrica sumergible es una herramienta esencial para medir la profundidad de líquidos en una variedad de aplicaciones industriales y ambientales. Su diseño de acero inoxidable lo hace resistente a la corrosión y adecuado para entornos desafiantes. Con una amplia gama de medición, alta precisión y compatibilidad con convertidores de corriente a voltaje, este sensor ofrece un rendimiento confiable en condiciones difíciles. Ya sea en el monitoreo de aguas subterráneas o en la gestión de aguas residuales, este sensor es una solución confiable para tus necesidades de medición de nivel de líquido.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información
¿Qué es?

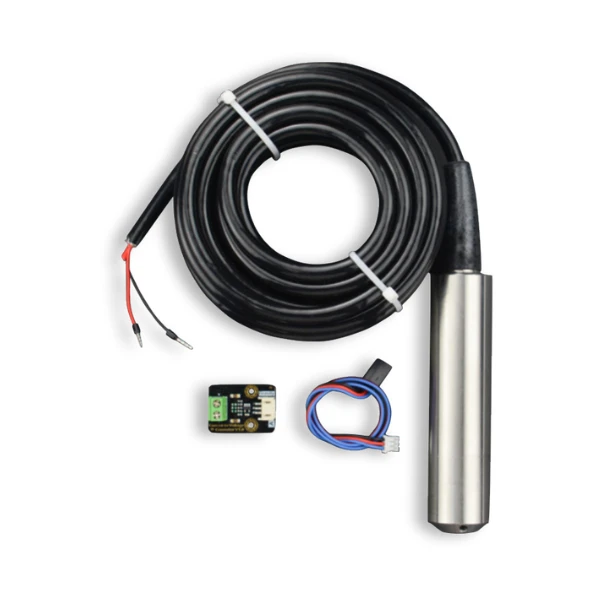

El Gravity: Sensor de Nivel Manométrico por Presión Sumergible Industrial de Acero Inoxidable (0~5m) es un dispositivo industrial diseñado para medir la profundidad de líquidos mediante la detección de presión. Este sensor utiliza un chip de sensado de presión de alto rendimiento y tecnología avanzada de procesamiento de circuitos, lo que le permite ofrecer mediciones precisas en diversas condiciones ambientales.
El transmisor está fabricado en acero inoxidable, lo que le proporciona resistencia a la corrosión y facilidad de limpieza. Su diseño robusto permite su uso en una variedad de líquidos, incluidos agua, aceite y mezclas con alta viscosidad. Gracias a su clasificación IP68, el sensor es completamente impermeable, lo que garantiza su funcionamiento en entornos húmedos o sumergidos.
IP68
El principio de funcionamiento del sensor se basa en la medición de la presión ejercida por la columna de líquido sobre el diafragma del sensor. A medida que el sensor se sumerge a diferentes profundidades, experimenta diferentes presiones que se traducen en señales eléctricas. Estas señales son convertidas en un rango estándar de 4-20 mA, lo que permite su fácil integración con sistemas de monitoreo y control, como Arduino.
Conexión y Uso

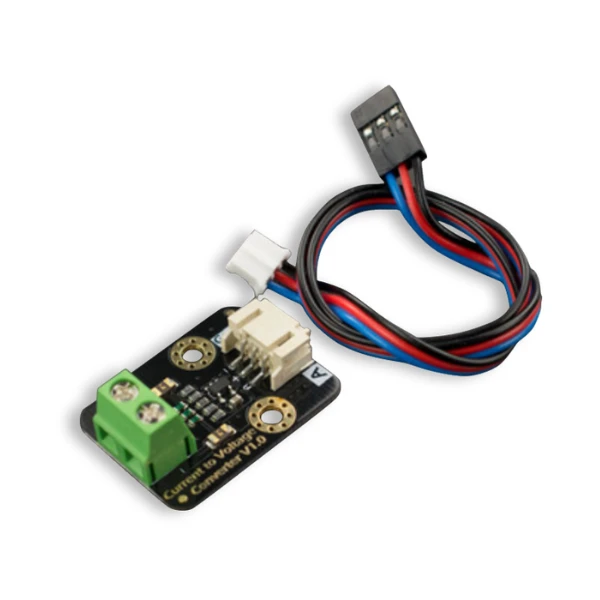

El transmisor se puede conectar fácilmente a un convertidor analógico que transforma la señal de corriente en una señal legible por microcontroladores como Arduino. Esto permite la visualización y el registro continuo del nivel del líquido.
Especificaciones
| Especificación | Detalles |
|---|---|

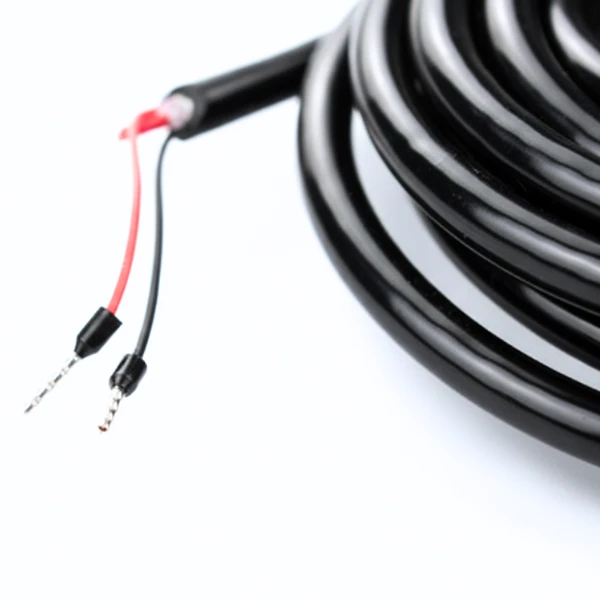

| Longitud del Cable | 5 m |
| Rango de Medición | 0-5 m |
| Precisión | ±0.5% |
| Señal de Salida | 4-20 mA |
| Voltaje de Operación | 12-36 V |
| Temperatura de Operación | -20 °C a +70 °C |
| Capacidad de Sobrecarga | 300% |
| Vida Útil | Hasta 100 millones de ciclos a 25 °C |
| Material | Acero inoxidable 316L |
| Clase de Protección | IP68 |
Documentación
Información Adicional
Principio de Funcionamiento
El sensor mide la presión ejercida por la columna de líquido sobre su diafragma. La presión medida se convierte en una señal eléctrica que representa la profundidad del líquido. Esta señal es amplificada y compensada por el circuito interno del sensor antes de ser emitida como una señal estándar de 4-20 mA
Funcionamiento Detallado
- Medición de Presión:
- La presión atmosférica P0 sobre la superficie del líquido se introduce en la cámara posterior del sensor a través de un tubo de guía de aire. Esto permite compensar la presión atmosférica P0 en el extremo del sensor.
- La presión medida por el sensor se puede expresar como:
P′=P−P0=ρgh
donde:
- P′ es la presión medida por el sensor,
- P es la presión total en el extremo del sensor,
- ρ es la densidad del líquido,
- g es la aceleración debida a la gravedad,
- h es la profundidad del líquido.
- Cálculo de Profundidad:
- Conociendo la densidad del líquido (ρ) y la aceleración debida a la gravedad (g), se puede calcular la profundidad (h) al medir la presión (P′).
- Salida de Señal:
- La presión medida se amplifica y compensa mediante circuitos internos, generando una señal estándar de salida de 4-20 mA. Esta señal puede ser interpretada por controladores y sistemas de monitoreo, permitiendo una lectura precisa y continua del nivel del líquido.
Aplicaciones Comunes
- Monitoreo del Nivel de Agua: Ideal para ríos, embalses y sistemas urbanos de suministro de agua.
- Gestión de Aguas Residuales: Utilizado en plantas de tratamiento para medir niveles en tanques.
- Industrias Químicas y Petroquímicas: Adecuado para aplicaciones donde se requiere resistencia a productos químicos.
- Construcción y Obras Públicas: Para medir niveles en pozos y excavaciones.
Notas:
- Conecta la fuente de alimentación exactamente como se indica en las instrucciones de conexión.
- El producto es un dispositivo de precisión, por lo que no se permite desmontarlo ni golpearlo, ni hacer que caiga desde lugares altos. Además, evita tocar su diafragma con objetos afilados para evitar daños al dispositivo.
- Alimenta el sensor de nivel de presión sumergible y luego podrás usarlo. Sin embargo, proporcionará una salida más estable después de calentarse durante 30 minutos. Por favor, apaga la alimentación y deja de usarlo si encuentras alguna anormalidad durante su uso.
- El cable del sensor de nivel de líquido debe colgar verticalmente hacia abajo. Evita que el agua entre en el terminal y asegúrate de que la junta sea resistente al agua.
- Coloca la sonda de nivel de líquido en agua, intenta fijarla y mantenla alejada de la entrada de agua.
Enlaces Externos
Preguntas Frecuentes
¿Cómo sé si este Sensor de Nivel Manométrico Sumergible es adecuado para medir la profundidad de líquidos en mi proyecto industrial o ambiental?
Este sensor es ideal si necesitas medir de forma precisa la profundidad o el nivel de líquidos en aplicaciones que van desde el monitoreo de aguas subterráneas hasta la gestión de aguas residuales o sistemas industriales que involucren líquidos corrosivos o de alta viscosidad. Su construcción en acero inoxidable 316L y su clasificación IP68 lo hacen extremadamente robusto y resistente a la corrosión, apto para inmersión prolongada. Si tu proyecto requiere mediciones fiables en entornos húmedos, sumergidos o con presencia de químicos, este sensor es una excelente opción.
¿Cuáles son las especificaciones clave de este sensor y cómo funciona para medir el nivel del líquido?
Las especificaciones clave incluyen un rango de medición de 0 a 5 metros, una precisión de ±0.5%, y una señal de salida estándar de 4-20 mA. Opera con un voltaje de alimentación de 12-36V y está fabricado en acero inoxidable 316L. El sensor funciona midiendo la presión hidrostática ejercida por la columna de líquido sobre su diafragma. Esta presión, que es directamente proporcional a la profundidad del líquido, se convierte en una señal de corriente de 4-20 mA. El diseño manométrico incluye una cámara de aire en el cable para compensar la presión atmosférica, asegurando mediciones precisas de la presión relativa del líquido.
¿Cómo se integra este sensor con microcontroladores como Arduino o Raspberry Pi, dado que su salida es de 4-20 mA?
Dado que la salida del sensor es una señal de corriente de 4-20 mA, necesitarás un **convertidor de corriente a voltaje (o un módulo lector de bucle de corriente)** para poder leer esta señal con la mayoría de los microcontroladores. Estos módulos típicamente convierten la señal de 4-20 mA en un voltaje proporcional (por ejemplo, 0-5V o 0-3.3V) que puede ser leído por los pines analógicos del microcontrolador. Luego, deberás implementar código para interpretar este voltaje y calcular la profundidad del líquido basándote en las especificaciones de calibración del sensor.
¿Qué diferencia hay entre este sensor de nivel de presión sumergible y un sensor ultrasónico para medir niveles?
La principal diferencia radica en el principio de medición y el entorno de operación. Los **sensores ultrasónicos** miden la distancia mediante pulsos de sonido y son ideales para medir la distancia a la superficie de un líquido desde arriba. En cambio, este **sensor de presión sumergible** se sumerge directamente en el líquido y mide la presión hidrostática en el fondo. Esto lo hace más adecuado para medir niveles en tanques cerrados, pozos, o cuando la superficie del líquido no es fácilmente accesible. Además, su robustez y resistencia a la corrosión (IP68, acero inoxidable) lo hacen superior para entornos industriales o de aguas residuales donde los sensores ultrasónicos podrían verse afectados por la humedad, la suciedad o la formación de espuma.
¿Cuáles son las aplicaciones industriales comunes donde se utiliza este tipo de sensor de nivel de presión sumergible?
Este sensor es ampliamente utilizado en una variedad de aplicaciones industriales y ambientales, incluyendo:
Monitoreo de niveles de agua: En pozos, acuíferos, ríos, embalses, y sistemas de suministro de agua.
Gestión de aguas residuales: Medición de niveles en plantas de tratamiento, alcantarillados y estaciones de bombeo.
Industrias químicas y petroquímicas: Para medir niveles de líquidos en tanques de almacenamiento, incluso si son corrosivos (dentro de los límites de compatibilidad del acero inoxidable 316L).
Construcción y obras civiles: Para monitorear niveles de agua en excavaciones, cimientos o sistemas de drenaje.
Procesos de fermentación o llenado de tanques: Donde se requiere un control preciso del volumen de líquidos.
