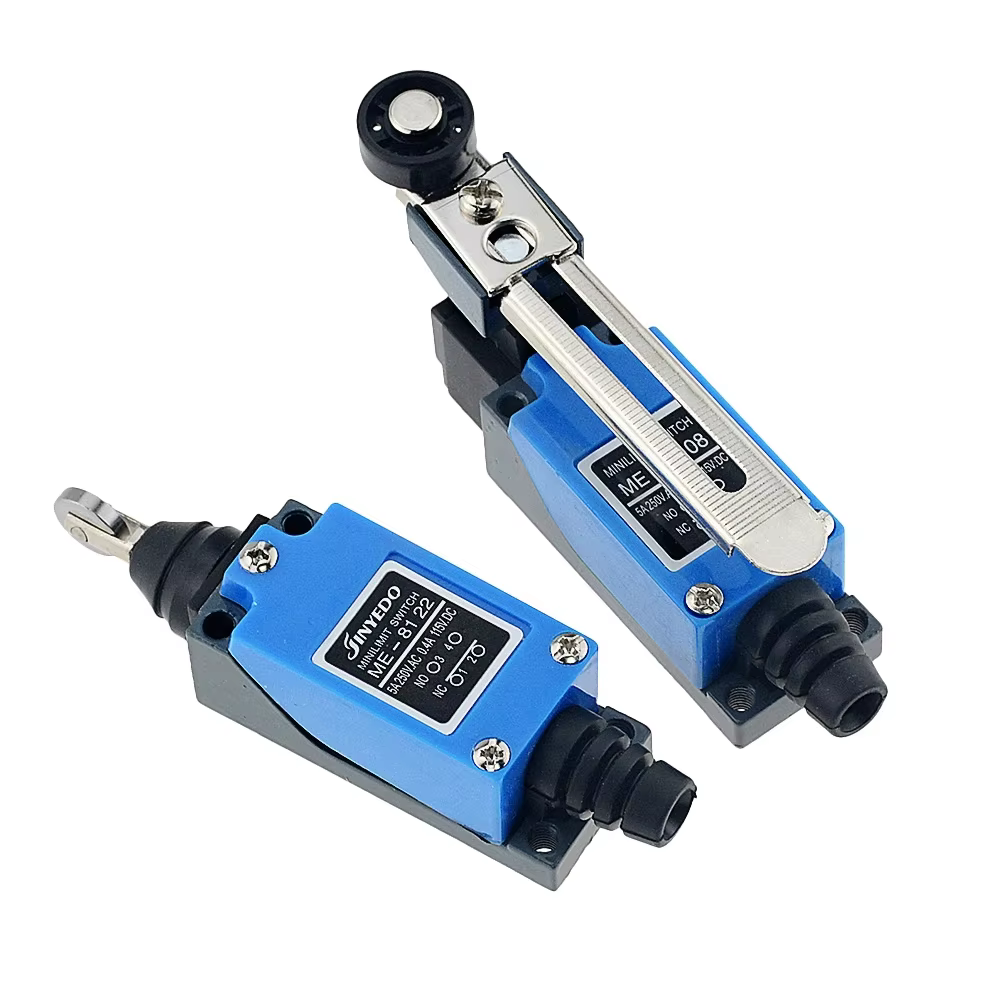

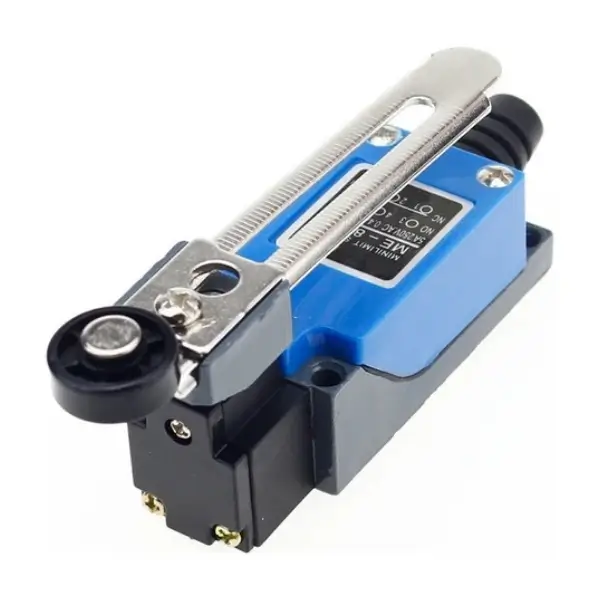

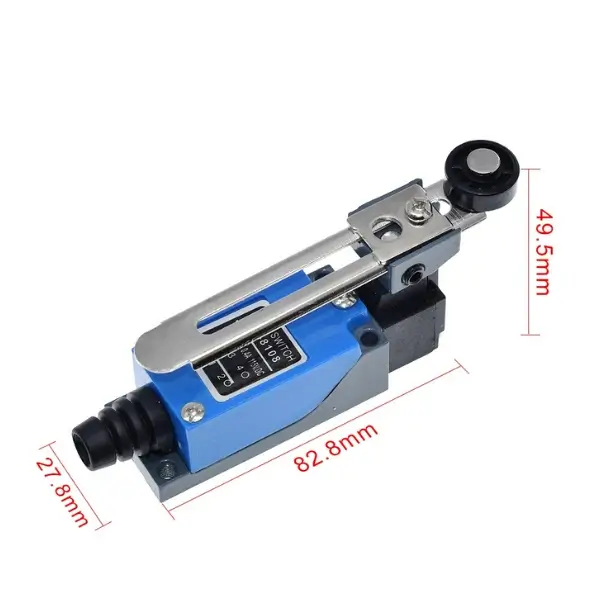

Interruptor de Límite ME-8108

Este interruptor ofrece gran versatilidad gracias a sus dos tipos de contactos internos (1 Normalmente Abierto y 1 Normalmente Cerrado). La conexión depende de la lógica de tu sistema:

• Para una parada de emergencia o límite de fin de carrera (Homing): Se utiliza comúnmente el contacto NC (Normalmente Cerrado). Se conecta en serie con la señal de habilitación del motor o del sistema. Cuando el interruptor es presionado, el circuito se abre, cortando la señal y deteniendo el movimiento inmediatamente. Esta es la configuración más segura (fail-safe).
• Para activar una acción o contar objetos: Se utiliza el contacto NO (Normalmente Abierto). El circuito está abierto por defecto y se cierra solo cuando el interruptor es presionado. Esto enviará una señal a tu PLC o microcontrolador (como Arduino) para iniciar un proceso, encender una luz indicadora o incrementar un contador.

Simplemente conecta los cables a los terminales correspondientes (NO o NC) y al terminal común (C) según la función deseada.

La principal ventaja del ME-8108 es su robustez y fiabilidad en ambientes industriales hostiles. A diferencia de las alternativas, este interruptor ofrece:

• Alta capacidad de corriente: Con una capacidad de 5A a 250V, puede conmutar directamente cargas pequeñas o controlar contactores y relés para cargas mayores, algo que un sensor óptico o inductivo no puede hacer sin electrónica adicional.
• Inmunidad al entorno: Su carcasa con protección IP65 lo hace resistente al polvo, virutas de metal, aceite y salpicaduras de agua, entornos donde un sensor óptico podría fallar por suciedad en el lente o un sensor inductivo podría tener lecturas falsas.
• Simplicidad y cero consumo pasivo: Es un dispositivo puramente electromecánico. No requiere una fuente de alimentación para funcionar, a diferencia de los sensores activos, lo que simplifica el cableado y el diseño del circuito.

Técnicamente, podría controlar un motor muy pequeño cuya corriente de arranque y funcionamiento no exceda los 5A. Sin embargo, no es la práctica recomendada y puede reducir drásticamente su vida útil. Los motores generan picos de corriente (corriente de irrupción) y arcos eléctricos al conmutar, lo que daña los contactos internos a largo plazo. La forma correcta y segura de usarlo es como un dispositivo de señal en un circuito de control. El interruptor ME-8108 envía una señal de bajo voltaje/corriente a la entrada de un PLC, un driver de motor, un contactor o un relé, y es este último dispositivo el que se encarga de manejar la alta potencia del motor.

La característica «ajustable 360°» se refiere a la capacidad de cambiar la posición del brazo actuador con respecto al cuerpo del interruptor. Para ajustarlo, debes aflojar el tornillo que se encuentra en la base del brazo rotatorio. Una vez flojo, puedes girar todo el conjunto del brazo a la orientación que necesites para que haga contacto con la pieza móvil de tu máquina en el ángulo preciso. Una vez en la posición deseada, simplemente vuelves a apretar el tornillo firmemente. Esta flexibilidad es extremadamente útil durante la instalación, ya que permite adaptar el mismo interruptor a diferentes geometrías de montaje sin necesidad de fabricar soportes complejos.

Para un montaje seguro y fiable, ten en cuenta lo siguiente:

1. Superficie Firme: El interruptor debe montarse sobre una superficie plana y rígida del chasis de la máquina para evitar que se mueva o vibre durante la operación.
2. Tornillería: Utiliza los cuatro agujeros de montaje provistos en la base. Generalmente, se utilizan tornillos de métrica M4 o M5 (no incluidos) para asegurarlo.
3. Alineación del Actuador: Asegúrate de que la pieza móvil de la máquina presione la rueda del actuador de forma perpendicular y controlada. Evita impactos laterales bruscos sobre el brazo, ya que podrían dañarlo.
4. Recorrido Adicional (Overtravel): El mecanismo interno tiene un pequeño recorrido adicional después de hacer «clic». Diseña tu sistema para que la pieza móvil no fuerce el actuador más allá de su límite mecánico final.
