Interruptor Palanca DPDT 6 Pines 3A

¿Qué es el Interruptor de Palanca DPDT 6 Pines?

El Interruptor de Palanca DPDT 6 Pines, conocido técnicamente como modelo MTS-202, es un componente electromecánico fundamental para el control de circuitos eléctricos. Su configuración DPDT (Double Pole, Double Throw), que se traduce como Doble Polo, Doble Tiro, significa que opera como dos interruptores SPDT (Single Pole, Double Throw) controlados por una única palanca. Esto permite gestionar dos circuitos independientes de forma simultánea, ofreciendo una gran versatilidad. Su operación es del tipo ON-ON, lo que indica que no tiene una posición de apagado; la palanca conmuta la conexión de los terminales comunes entre dos salidas activas. Es ampliamente utilizado en proyectos de electrónica, paneles de control, pedaleras de efectos para guitarras, modelismo y cualquier aplicación que requiera una conmutación fiable entre dos estados o la inversión de polaridad de un dispositivo, como un motor de corriente continua.

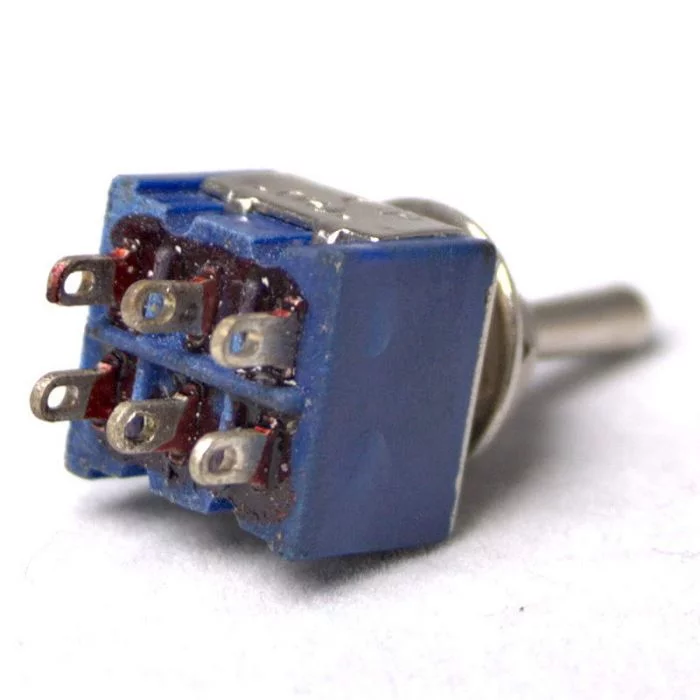

La arquitectura de hardware de este interruptor está diseñada para ser robusta y duradera. Consiste en un actuador de tipo palanca metálica que ofrece una respuesta táctil clara al cambiar de posición. El cuerpo del interruptor aloja el mecanismo de contacto interno y está protegido por una carcasa metálica. Incorpora un buje roscado diseñado para montaje en panel, requiriendo una perforación de 6 mm. Se suministra con las tuercas y arandelas necesarias para una fijación segura. En su base, presenta seis terminales de tipo ojal para soldadura, garantizando una conexión eléctrica estable y permanente con los cables del circuito. No integra componentes activos como SoCs o reguladores, ya que su funcionamiento es puramente mecánico.

Características Técnicas

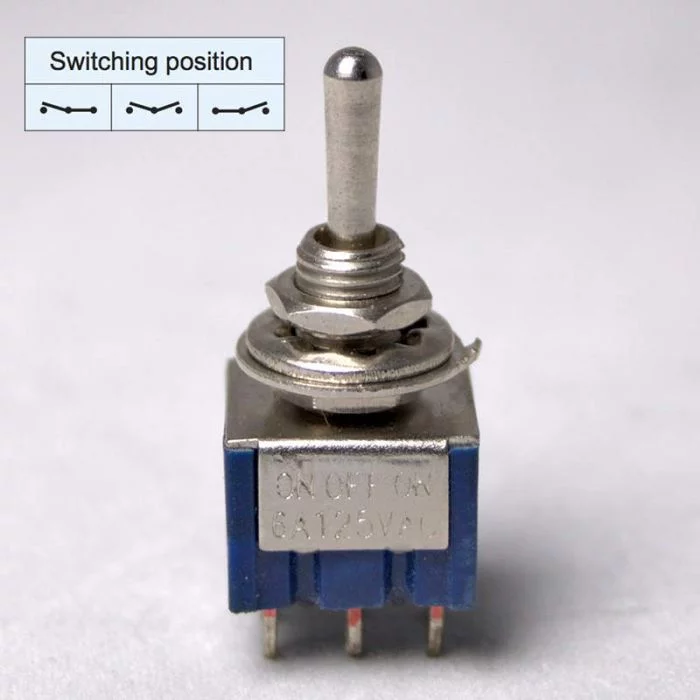

El funcionamiento interno del interruptor MTS-202 se basa en un mecanismo basculante que, al mover la palanca, desplaza un conjunto de contactos móviles. En la posición ON-1, el terminal común de cada polo hace contacto con su respectivo terminal de ‘tiro 1’. Al accionar la palanca a la posición ON-2, los contactos móviles se desconectan del ‘tiro 1’ y se conectan al ‘tiro 2’. Este diseño permite, por ejemplo, redirigir una señal de audio a dos salidas diferentes o invertir las conexiones de alimentación de un motor DC para cambiar su sentido de giro. Con una vida útil estimada de 20,000 ciclos, este componente está diseñado para aplicaciones que requieren conmutaciones frecuentes y fiables.

Especificaciones Eléctricas

Comunicación y Pinout

Este es un componente pasivo y no posee protocolo de comunicación. Su conexión es directa a través de sus 6 pines.

Dimensiones y Ambiente

Aplicaciones

• Paneles de control para proyectos DIY y prototipos.
• Inversión de polaridad para control de dirección de motores DC.
• Selector de fuentes de señal en equipos de audio o video.
• Conmutación entre dos fuentes de alimentación o baterías.
• Circuitos de bypass en pedales de efectos para guitarra eléctrica.
• Activación de diferentes modos de operación en dispositivos electrónicos.
• Proyectos de modelismo (trenes, vehículos RC) para control de luces o accesorios.

Preguntas Frecuentes

Mejora tu proyecto

Para una instalación limpia y duradera de este interruptor, considera los siguientes complementos:

• Soldadura y Cautín: Indispensables para realizar conexiones eléctricas seguras en los terminales.
• Cable de Colores: Utiliza diferentes colores de cable para identificar fácilmente las conexiones de cada polo y tiro, facilitando el montaje y la depuración.
• Caja de Proyecto o Gabinete: Monta el interruptor en un gabinete para proteger el circuito interno y darle un acabado profesional a tu proyecto.
