El precio original era: $ 8.990.$ 2.990El precio actual es: $ 2.990. IVA incluido

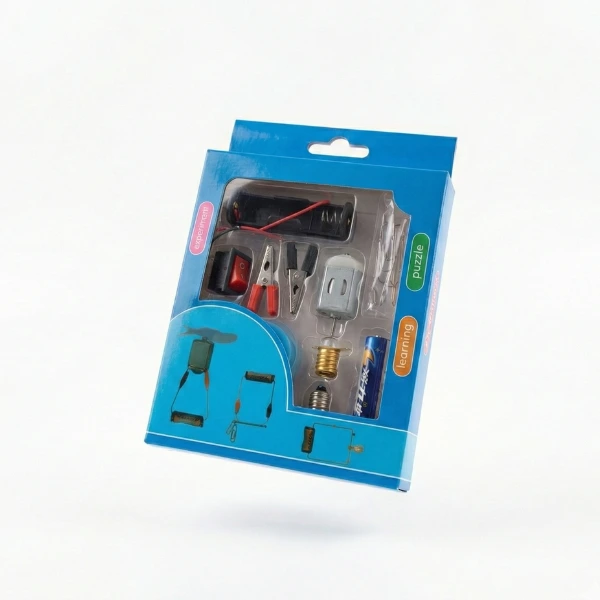

Kit Circuito Eléctrico Proyecto Educativo básico. Incluye motor DC Tipo 130, soquete E10, bombilla, interruptor y materiales para electroimán. Ideal para aprendizaje STEM, prototipado de circuitos simples sin soldadura y comprensión práctica de la Ley de Ohm y electromagnetismo con bajo voltaje.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Kit de Experimentación KX1950 es un conjunto didáctico integral diseñado para la introducción práctica a los fundamentos de la teoría de circuitos DC y el electromagnetismo. Este módulo permite la construcción y análisis de topologías de circuitos básicos (serie y paralelo), validación empírica de la Ley de Ohm y experimentación con conversión de energía electromecánica.
El kit incluye componentes esenciales de grado educativo: un motor DC de escobillas (Type 130) para análisis de cargas inductivas dinámicas, un soquete y bombilla E10 para cargas resistivas e iluminación, y un interruptor SPST (Single Pole Single Throw) para el control de flujo de corriente. Además, incluye los materiales necesarios (núcleo ferromagnético y alambre esmaltado) para la construcción de un electroimán, permitiendo estudiar la relación entre corriente eléctrica y campo magnético (Ley de Ampère).
Especificaciones Técnicas del Sistema
| Parámetro | Valor |
|---|---|
| Voltaje nominal de operación | 1.5 V (1x AA) |
| Rango de voltaje del Motor DC | 1.5 V – 3.0 V |
| Tipo de bombilla | Incandescente E10 (2.5V 0.3A) |
| Tipo de Motor | DC Brushed (Escobillas) Tipo 130 |
| Corriente de vacío del motor | ~200 mA (a 1.5V) |
| Velocidad del motor (sin carga) | ~5000 RPM (a 1.5V) |

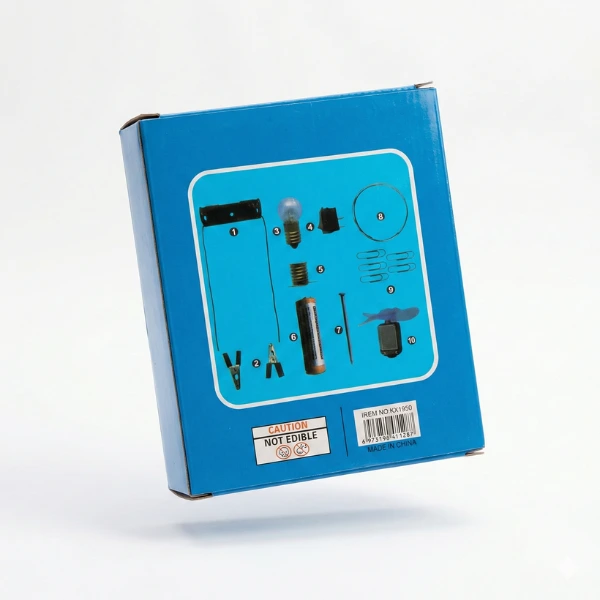

Desglose de Componentes (BOM)
| Componente | Descripción Técnica |
|---|---|
| Fuente de Energía | Portapilas para 1 celda AA (UM-3) |
| Elemento de Maniobra | Interruptor Balancín (Rocker Switch) SPST |
| Carga Resistiva/Luminosa | Soquete base rosca E10 + Bombilla filamento |
| Carga Inductiva/Mecánica | Motor DC genérico con hélice plástica |
| Materiales Electromagnetismo | Núcleo de hierro dulce (clavo) + Alambre magneto |
| Conectividad | Cables con pinzas cocodrilo y clips conductores |
Aplicaciones y Fenómenos Físicos
| Característica | Detalle |
|---|---|
| Experimentos Principales | Circuitos Serie/Paralelo, Electroimanes, Motores DC |
| Nivel Educativo | STEM Básico / Introducción a la Electrónica |
| Tipo de conexión | Mecánica (sin soldadura requerida) |
| Seguridad | Bajo voltaje (DC Extra Low Voltage) |
Preguntas Frecuentes
¿Qué tipo de motor utiliza el kit y cuál es su reemplazo estándar?
El kit utiliza un motor de corriente continua de imán permanente, conocido genéricamente como Motor Tipo 130. En caso de avería, puede ser reemplazado por cualquier motor de juguete estándar de 3V con eje de 2mm.
¿Cuál es el principio físico detrás del experimento con el clavo y el alambre?
Este experimento demuestra el electromagnetismo. Al enrollar el alambre esmaltado (solenoide) alrededor del núcleo ferromagnético (clavo) y aplicar corriente, se genera un campo magnético según la fórmula B = µ * (N/L) * I, convirtiendo el clavo en un imán temporal.
¿Puedo utilizar una batería recargable AA en lugar de una de Carbón-Zinc?
Sí, es posible utilizar baterías recargables de NiMH (Níquel-Hidruro Metálico). Aunque su voltaje nominal es ligeramente inferior (1.2V frente a 1.5V), es suficiente para accionar el motor y encender la bombilla, aunque la intensidad lumínica y las RPM del motor pueden disminuir levemente.
¿Cómo se calcula la corriente si conecto la bombilla y el motor en serie?
En un circuito serie, la corriente total es la misma en todos los componentes (It = I1 = I2), pero el voltaje se divide. La impedancia total aumentará, lo que provocará que tanto el motor gire más lento como la bombilla ilumine menos en comparación con una conexión en paralelo, según la Ley de Ohm (I = V / R_total).
¿Qué tipo de bombilla de repuesto debo buscar para este soquete?
El soquete es estándar E10 (rosca de 10mm). Para este kit que funciona con una sola batería AA (1.5V), se recomienda buscar bombillas E10 especificadas para 1.5V o 2.5V. Si se usa una de 6V o 12V, apenas se iluminará debido a la falta de tensión suficiente.
