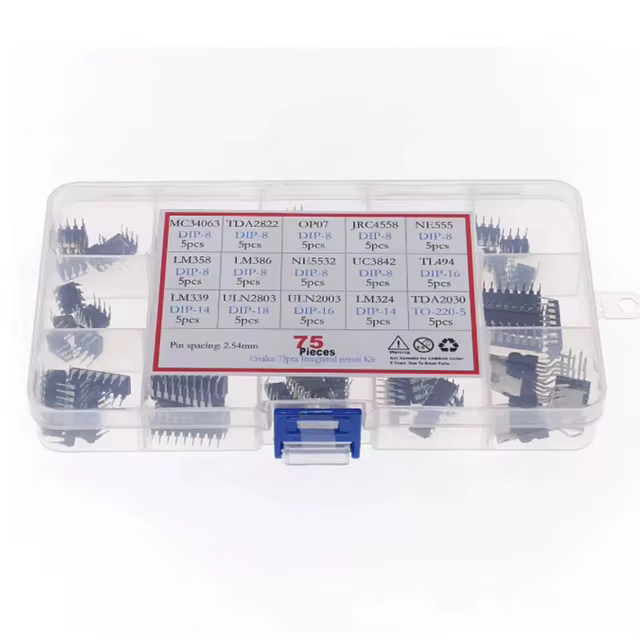

Kit IC de 75 Piezas

Los Amplificadores Operacionales son uno de los bloques de construcción más versátiles de la electrónica analógica. Este kit incluye varios tipos para diferentes propósitos:

• LM358 / LM324: Son los Op-Amps de «batalla», ideales para aplicaciones generales de bajo consumo. El LM358 contiene dos Op-Amps en un chip, y el LM324 contiene cuatro. Se usan para amplificar señales de sensores, crear filtros activos o como comparadores.
• JRC4558 / NE5532: Son Op-Amps optimizados para aplicaciones de audio. Tienen bajo ruido y baja distorsión, lo que los hace perfectos para preamplificadores de micrófono o ecualizadores de audio.
• OP07: Es un Op-Amp de alta precisión. Se utiliza cuando se necesita medir o amplificar señales de DC (corriente continua) muy pequeñas con gran exactitud, como en instrumentación o con celdas de carga.

Tener esta variedad te permite elegir el componente correcto para optimizar el rendimiento de tu circuito específico.

Para esta tarea, los circuitos integrados ideales son el ULN2003 y el ULN2803. Estos son Arrays de Transistores Darlington. Actúan como un conjunto de interruptores electrónicos de alta corriente que puedes controlar de forma segura con la baja corriente de un pin de microcontrolador.

Nunca debes conectar un motor o una carga de alta corriente directamente a un pin de Arduino, ya que lo destruirías. En su lugar, conectas el pin de Arduino a una de las entradas del ULN2003, y la salida correspondiente del ULN2003 manejará la alta corriente de tu motor o relé. El ULN2003 tiene 7 canales y el ULN2803 tiene 8.

Aunque ambos amplifican, su propósito es muy diferente:

• Un Amplificador Operacional (Op-Amp) está diseñado para amplificar señales de voltaje con alta precisión. Es ideal para trabajar con las pequeñas señales de los sensores, pero no puede entregar la corriente necesaria para mover un altavoz.
• Un Amplificador de Audio (Power Amp) como el LM386 o el TDA2030 está diseñado específicamente para entregar potencia. Toma una señal de audio (ya pre-amplificada por un Op-Amp, por ejemplo) y le da la corriente suficiente para mover la bobina de un altavoz y producir sonido.

En resumen: el Op-Amp trabaja con la «información» de la señal, y el Amplificador de Audio le da la «fuerza» para convertirse en sonido audible.

El NE555 es posiblemente el circuito integrado más famoso y versátil de la historia. Con solo unos pocos componentes externos (resistencias y condensadores), puedes construir una infinidad de circuitos. Los más clásicos son:

• Modo Astable: Para crear un oscilador, como una luz LED intermitente (blinker), un generador de tonos para un zumbador, o la señal de reloj para otros circuitos digitales.
• Modo Monoestable: Para crear un temporizador de «un solo disparo». Por ejemplo, al presionar un botón, un LED se enciende durante un tiempo determinado y luego se apaga automáticamente.

Es la herramienta perfecta para iniciarse en el diseño de circuitos sin necesidad de un microcontrolador.

Sí, hay dos cosas fundamentales que necesitas antes de empezar:

1. El Datasheet (Hoja de Datos): Para cada IC (ej. LM358, NE555), debes buscar su datasheet en internet. Este documento PDF es el manual de instrucciones oficial del fabricante. Te muestra el pinout (qué hace cada pin), los voltajes de operación, los límites de corriente y circuitos de aplicación de ejemplo. Trabajar sin el datasheet es como intentar armar un mueble sin instrucciones.
2. Condensadores de Desacoplamiento: Es una práctica profesional estándar colocar un condensador cerámico de 100nF (0.1µF) conectado entre el pin de alimentación (VCC) y el de tierra (GND) de CADA circuito integrado, lo más cerca posible del chip. Esto estabiliza la alimentación y previene comportamientos erráticos.
