$ 24.990 IVA incluido
El LILYGO T-PCIE V1.2 es un módulo de desarrollo versátil que combina el potente microcontrolador ESP32-WROVER con la gestión de energía avanzada del AXP2101. Este dispositivo está diseñado para aplicaciones que requieren conectividad Wi-Fi y Bluetooth, y es ideal para proyectos de Internet de las Cosas (IoT).
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es la Tarjeta Base LilyGo T-PCIE?
La LilyGo T-PCIE V1.2 es una placa de desarrollo basada en el microcontrolador ESP32-WROVER-E, diseñada específicamente como tarjeta base o carrier board para módulos de comunicación celular en formato Mini PCIe. Esta tarjeta es el puente de hardware indispensable para dotar a tus proyectos de una conexión a internet móvil robusta, ya que integra un slot para tarjeta SIM (Nano SIM) conectado a las líneas de datos correspondientes. Gracias a su formato modular, permite montar de forma rápida tarjetas celulares, convirtiendo el microcontrolador en un potente nodo IoT con comunicación remota de largo alcance.
Características Técnicas
El núcleo de la placa está potenciado por el chip ESP32 de doble núcleo con conectividad Wi-Fi y Bluetooth nativa, asistido por una memoria PSRAM de 8MB para procesamiento de datos pesado. Un componente clave de esta revisión es el circuito integrado de gestión de energía AXP2101 PMU, el cual se encarga de regular los rieles de voltaje y administrar de forma segura la carga de baterías de litio, soportando con total estabilidad los demandantes picos de corriente eléctrica producidos durante las transmisiones 4G LTE.
| Especificación | Detalle |
|---|---|
| Microcontrolador | ESP32-WROVER-E (Dual-Core de 32 bits) |
| Administración de Energía | AXP2101 PMU (Administración inteligente de energía) |
| Ranura de Expansión | Mini PCIe (Mapeado con líneas de datos USB 2.0) |
| Zócalo de Red | Slot para tarjeta Nano SIM integrado |
| Memoria Adicional | Ranura para tarjeta MicroSD / TF Card |
| Lógica de Voltaje | E/S a 3.3V (Compatible con sensores estándar) |
| Alimentación Externa | Puerto USB-C o conector JST de 2 pines para batería de Litio |
| Periféricos Integrados | Puntos de soldadura para Micrófono, Parlante y Motor de vibración |

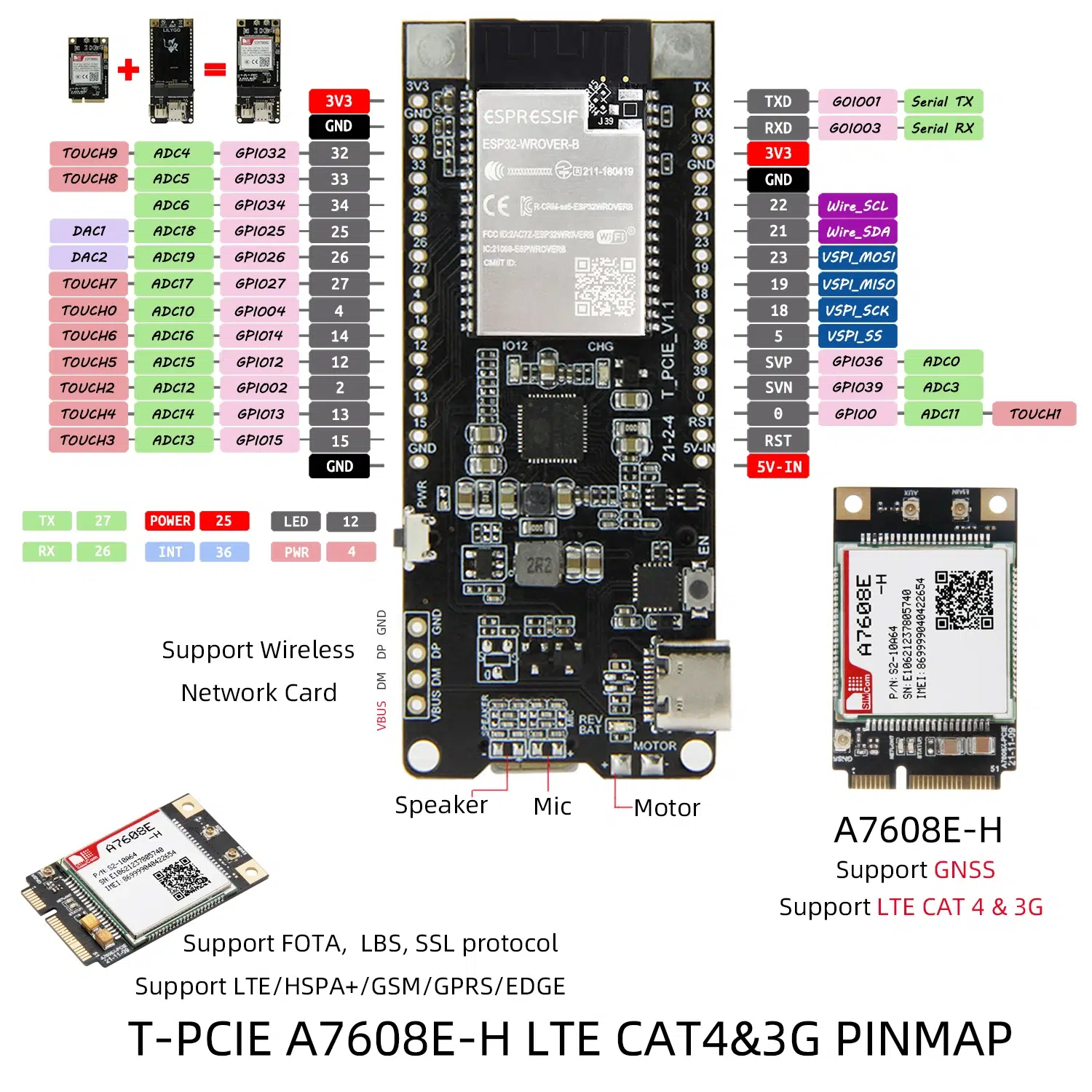

Mapeo de Pines (Pinout)
La placa distribuye sus pines de E/S del ESP32 hacia los headers laterales siguiendo la siguiente distribución de funciones esenciales:
- Serial TX / RX: GPIO01 y GPIO03 (Puerto serie por defecto para depuración).
- I2C Principal (Wire): SCL en GPIO22 y SDA en GPIO21 (Conectado internamente al chip de energía AXP2101).
- SPI Principal (VSPI): MOSI (GPIO23), MISO (GPIO19), SCK (GPIO18) y SS (GPIO05).
- Pines de Control del Módem: Línea de encendido (PWR) en GPIO04, Reset (RST) en pin dedicado de la PMU e Interrupción (INT) en GPIO36.
- Entradas Analógicas y Touch: Múltiples canales ADC mapeados desde el GPIO02 al GPIO34 en los terminales laterales.
Preguntas Frecuentes
¿Esta tarjeta incluye el módulo 4G LTE para conectarse a internet?
No. Esta placa es únicamente la tarjeta base de control que incluye el ESP32 y el slot para la tarjeta SIM. Para tener conectividad celular, debes adquirir e instalar por separado un módulo compatible en su ranura mPCIe.
¿Por qué el módulo celular que instalé no enciende ni responde?
Por diseño de seguridad del hardware, el chip de gestión de energía AXP2101 mantiene deshabilitado el canal de voltaje del puerto Mini PCIe en el arranque. Es obligatorio inicializar la comunicación I2C con la PMU mediante código en tu programa (Arduino / PlatformIO) para activar explícitamente el riel de alimentación de 3.3V.
¿Puedo poner una tarjeta de video o un disco sólido mPCIe en esta placa?
No. Aunque utiliza la ranura física mPCIe, las conexiones eléctricas están enrutadas únicamente para transportar señales de datos USB 2.0 y alimentación. Está hecha exclusivamente para módems de comunicación compatibles con este estándar industrial.
¿Qué tipo de tarjeta SIM utiliza y cómo se conecta?
Utiliza una tarjeta en tamaño Nano SIM. El slot se encuentra integrado directamente en la parte posterior de la placa base, facilitando el ruteo de red hacia el módulo celular superior.
¿Cómo se alimenta de forma portátil?
Puedes conectar una batería de Litio (Li-Po o Li-ion) de 3.7V al conector JST integrado. El chip AXP2101 se encargará de alimentar el circuito y de recargar la batería de forma automática cuando conectes un cable USB-C energizado.
