¿Qué es la Matriz LED 8×8?
La matriz LED 8×8 es un componente electrónico compuesto por 64 diodos emisores de luz rojos organizados en una cuadrícula de 8 filas y 8 columnas, encapsulados en un módulo compacto de 32×32 mm. Cada punto luminoso (píxel) puede encenderse o apagarse de forma independiente, lo que permite representar caracteres alfanuméricos, símbolos, íconos y animaciones simples en tiempo real. Este tipo de display de puntos (dot matrix) es uno de los elementos más utilizados en proyectos de electrónica por su versatilidad, costo reducido y facilidad de integración. Su interfaz de control se basa en la selección de filas y columnas mediante multiplexación temporal, técnica que permite manejar los 64 LEDs usando un número reducido de pines, ya sea directamente desde el microcontrolador o a través de un circuito integrado controlador dedicado como el MAX7219 o cadenas de registros de desplazamiento como el 74HC595. La combinación de bajo consumo, alta visibilidad del color rojo y compatibilidad universal la convierte en la opción preferida para señalización, relojes, marcadores de texto y prototipado educativo.

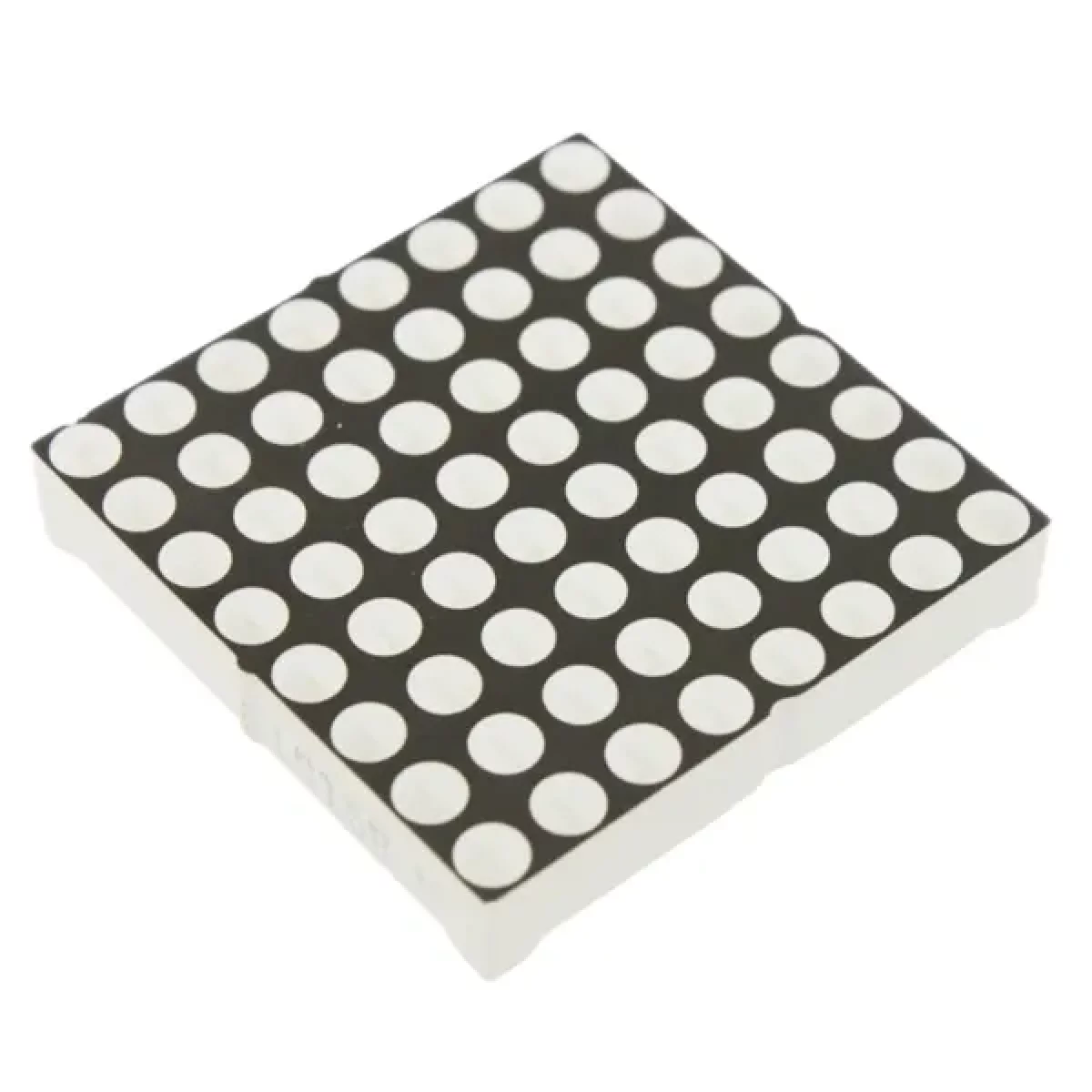

El cuerpo del módulo integra los 64 LEDs de 3 mm de diámetro interconectados internamente en una configuración de ánodos y cátodos comunes por fila y columna respectivamente. Los pines de acceso están distribuidos en dos filas de 8 contactos en los costados del encapsulado, con paso compatible con protoboard estándar, lo que permite inserción directa sin soldadura para prototipado rápido. El encapsulado de plástico negro opaco maximiza el contraste visual de los LEDs rojos frente a la luz ambiente, garantizando buena legibilidad incluso en condiciones de iluminación moderada.
Características Técnicas
El funcionamiento de la matriz LED 8×8 se basa en el principio de multiplexación temporal: el controlador activa una fila a la vez y enciende simultáneamente los LEDs de las columnas deseadas, repitiendo el ciclo completo a una frecuencia superior a los 50 Hz para que el ojo humano perciba todos los puntos como encendidos de forma continua, sin parpadeo visible. Esta técnica reduce drásticamente la cantidad de líneas de control requeridas. Su alimentación de 5V DC es totalmente compatible con los niveles lógicos de Arduino, PIC, AVR y ARM sin necesidad de conversores de nivel adicionales, lo que simplifica el diseño del circuito y reduce el número de componentes externos. La cuadrícula de 8×8 ofrece suficiente resolución para representar todos los caracteres ASCII en una fuente de 5×7 puntos con margen de separación.
Especificaciones Eléctricas y Ópticas
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación | 5V DC |
| Color del LED | Rojo |
| Diámetro del LED | 3 mm |
| Número de LEDs | 64 (arreglo 8×8) |
Dimensiones y Conexionado
| Característica | Valor |
|---|---|
| Dimensiones del módulo | 32 x 32 mm |
| Tipo de conexión | Pines para inserción directa o por cables |
| Compatible con protoboard | Sí |
| Número de pines de acceso | 16 (8 filas + 8 columnas) |
Compatibilidad con Microcontroladores
| Plataforma | Soporte |
|---|---|
| Arduino (Uno, Mega, Nano, etc.) | Sí |
| PIC | Sí |
| AVR | Sí |
| ARM (STM32, ESP32, etc.) | Sí |
Aplicaciones
- Paneles de texto y mensajes desplazantes
- Relojes digitales con visualización en matriz LED
- Indicadores de estado para sensores o sistemas de control
- Proyectos educativos de electrónica digital y programación embebida
- Animaciones y gráficos simples en sistemas embebidos
- Señalización informativa de bajo costo en comercios y eventos
- Interfaces gráficas para equipos industriales de baja complejidad
Preguntas Frecuentes
¿Necesito un circuito integrado controlador como el MAX7219 para usar esta matriz?
No es obligatorio, pero sí recomendado para la mayoría de los proyectos. Puedes controlar la matriz directamente desde un Arduino usando multiplexación por software: activas una fila a la vez y pones los valores de columna en el puerto correspondiente, repitiendo el ciclo a alta velocidad. Sin embargo, usar un controlador dedicado como el MAX7219 simplifica el código, reduce el uso de pines del microcontrolador a solo 3 (SPI: DIN, CLK, CS) y gestiona automáticamente la multiplexación y el nivel de brillo mediante un registro de 8 bits. Para proyectos donde se encadenan varias matrices en cascada, el MAX7219 es prácticamente indispensable.
¿Cuántos pines del microcontrolador consume esta matriz al controlarse sin CI externo?
Al controlarla directamente sin circuito integrado externo, la matriz 8×8 requiere 16 pines digitales: 8 para las filas y 8 para las columnas. En Arduino Uno esto ocupa casi la totalidad de los pines disponibles, limitando la adición de otros periféricos. Usando un registro de desplazamiento como el 74HC595 se puede reducir a 3 pines de control con un costo de hardware mínimo; con el MAX7219 también se utilizan 3 pines en modo SPI. Esta es la razón principal por la que la mayoría de los proyectos intermedios y avanzados incorporan un CI controlador externo.
¿Se pueden conectar varias matrices en cascada para formar un panel más grande?
Sí. La configuración en cascada (daisy chain) es una de las grandes ventajas del display 8×8 modular. Al usar controladores como el MAX7219, es posible encadenar múltiples matrices conectando la salida DOUT de un módulo a la entrada DIN del siguiente, compartiendo las líneas CLK y CS. De este modo, con solo 3 pines del microcontrolador puedes controlar paneles de 8×16, 8×24, 8×32 o más píxeles, construyendo marcadores de texto desplazante de gran longitud sin aumentar el consumo de pines de control.
¿Esta matriz es ánodo común o cátodo común y cómo afecta eso al código?
Las matrices LED 8×8 genéricas de este tipo están disponibles en configuración ánodo común por fila (fila en HIGH, columna en LOW para encender) o cátodo común por fila (lógica invertida), dependiendo del lote de fabricación. Esto afecta directamente la lógica de control: un mapa de bits que enciende el LED correcto en una variante puede aparecer completamente invertido en la otra. Antes de programar, verifica la configuración midiendo con multímetro en modo diodo o consultando el datasheet del encapsulado específico. Las librerías Arduino como LedControl y MD_MAX72xx son configurables para ambas variantes mediante un parámetro de inicialización.
