El Módulo Amplificador de Instrumentación MCU-333 (INA333) es una placa de ultra-precisión y bajo consumo para amplificar señales diferenciales débiles de sensores. Con ganancia ajustable, bajo ruido y excelente CMRR, es ideal para celdas de carga, galgas extensométricas y biosensores, operando de 1.8V a 5.5V.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

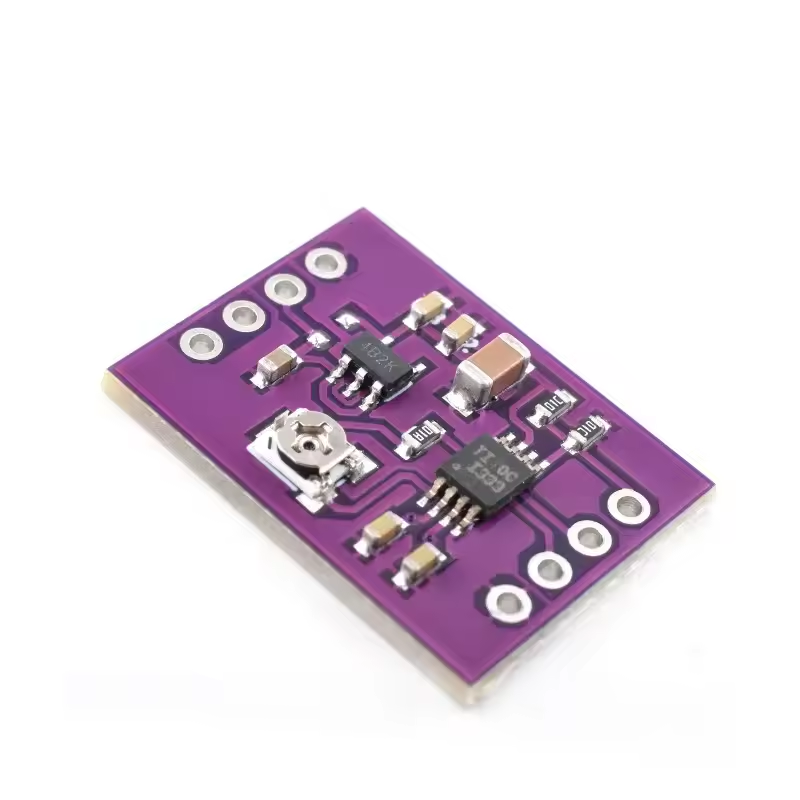

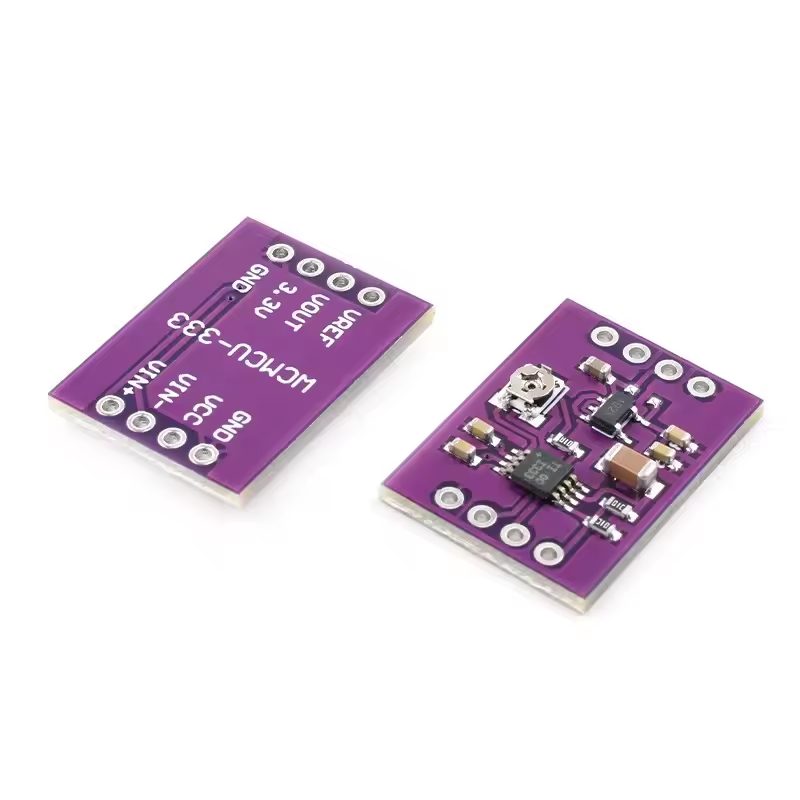

El Módulo Amplificador de Instrumentación de Precisión MCU-333 (Chip INA333) es una placa compacta diseñada para la amplificación de señales diferenciales de muy bajo nivel con una excepcional precisión. Basado en el amplificador de instrumentación INA333 de Texas Instruments, este módulo destaca por su consumo de energía ultra-bajo, alta precisión, bajo ruido y excelente rechazo de modo común (CMRR).
Este amplificador es ideal para aplicaciones que requieren la lectura precisa de señales de sensores que producen pequeños cambios de voltaje en entornos ruidosos. Su ganancia es configurable mediante una resistencia externa (en el módulo suele ser un potenciómetro), lo que permite ajustarla a las necesidades específicas de la aplicación. Es una elección superior para medición de puentes Wheatstone (celdas de carga, galgas extensométricas), biosensores, transductores de presión, termopares (con compensación externa), equipos médicos portátiles y sistemas de adquisición de datos de alta resolución. Su bajo consumo lo hace especialmente apto para dispositivos alimentados por batería y aplicaciones de IoT donde la eficiencia energética es crítica.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip Principal | Texas Instruments INA333 (Amplificador de Instrumentación) |
| Voltaje de Alimentación | 1.8 V a 5.5 V DC (Suministro simple) |
| Corriente de Reposo | 50 µA (típica, ultra-bajo consumo) |
| Rango de Voltaje de Entrada Diferencial | Hasta ±Vcc (carril a carril) |
| Rango de Voltaje de Salida | Carril a Carril (Rail-to-Rail) |
| Ganancia de Amplificación | Configurable por resistencia externa (típicamente 1 a 1000, o más) |
| Offset de Voltaje de Entrada | 10 µV (máx., ultra bajo) |
| Deriva de Offset | 0.1 µV/°C (máx., excelente estabilidad térmica) |
| Rechazo de Modo Común (CMRR) | 100 dB (mínimo, G=100) |
| Ruido de Entrada | 50 nV/√Hz (típico a 1 kHz) |
| Ancho de Banda | 150 KHz (a G=100) |

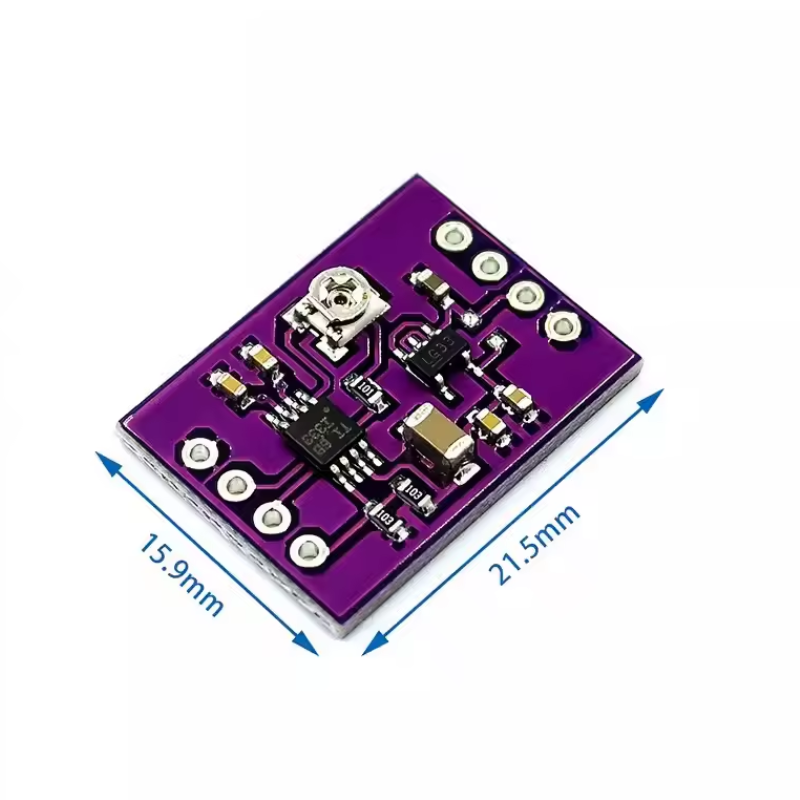

| Dimensiones Típicas del Módulo | Aprox. 20 x 15 mm (muy compacto) |

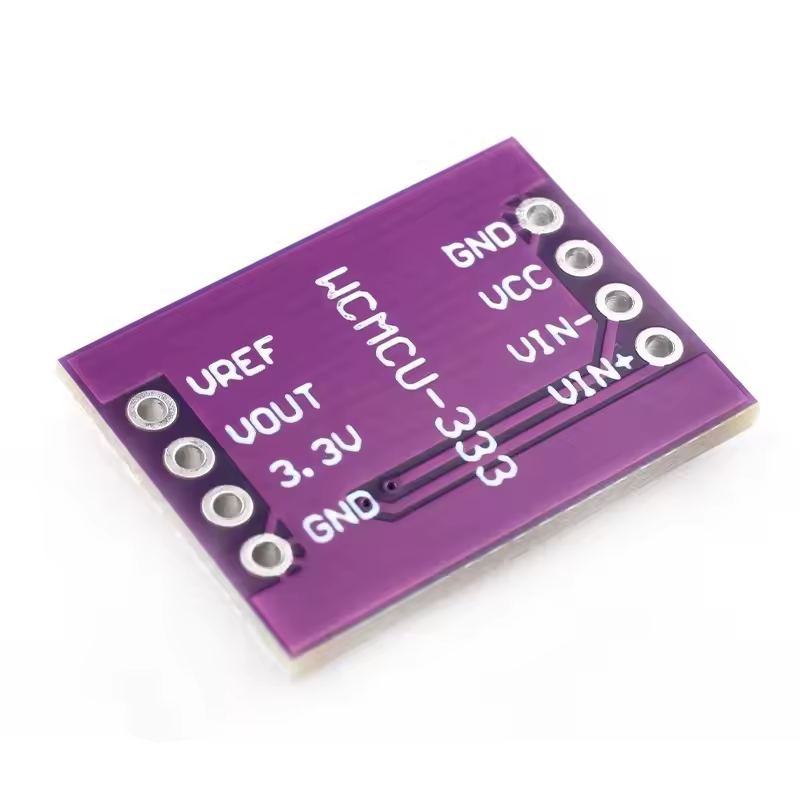

| Pines de Conexión | VCC, GND, Entrada diferencial (+IN, -IN), Salida (OUT), REF (Referencia) |
Características Adicionales
| Característica | Detalle |
|---|---|
| Ultra Bajo Consumo | Ideal para dispositivos portátiles y alimentados por batería |
| Alta Precisión | Excelente para mediciones que requieren gran exactitud |
| Bajo Ruido y Deriva | Minimiza las interferencias y variaciones por temperatura |
| Ganancia Programable por Resistencia | Gran flexibilidad para ajustar la amplificación a diferentes sensores |
| Rechazo de Modo Común Superior | Elimina eficazmente el ruido en entornos eléctricos ruidosos |
| Operación Rail-to-Rail | Maximiza el rango dinámico de la señal de salida con fuente simple |
| Compacto y Fácil de Integrar | Pequeño tamaño para proyectos con espacio limitado |
Preguntas Frecuentes
¿Qué es un amplificador de instrumentación de precisión y para qué se usa el INA333?
Un amplificador de instrumentación de precisión como el INA333 está diseñado para amplificar señales diferenciales muy pequeñas (a menudo de microvoltios) con extrema exactitud. Se usa principalmente para leer sensores de puente (como celdas de carga y galgas extensométricas), ya que puede rechazar el ruido de modo común y proporcionar una salida limpia y amplificada de la señal de interés.
¿Cuál es el voltaje de alimentación recomendado para este módulo?
El chip INA333 y, por lo tanto, el módulo, está diseñado para operar con un voltaje de alimentación simple que va de 1.8V a 5.5V DC. Esto lo hace altamente compatible con la mayoría de microcontroladores populares como Arduino (5V), ESP32 (3.3V) y Raspberry Pi (3.3V), así como con dispositivos alimentados por baterías de baja tensión.
¿Cómo se ajusta la ganancia de amplificación en este módulo MCU-333?
La ganancia del INA333 se configura con una sola resistencia de ganancia externa (Rg). En este módulo, esa resistencia Rg suele ser un potenciómetro (el tornillo en la placa) que permite ajustar la ganancia sobre un amplio rango, típicamente de 1 a 1000 veces o más, para adaptarse a la amplitud de la señal de tu sensor.
¿Este módulo es adecuado para amplificar señales de termopares?
Sí, el INA333 es lo suficientemente preciso y de bajo ruido para amplificar la pequeña señal de un termopar. Sin embargo, para obtener una medición de temperatura precisa con un termopar, también necesitarías una compensación de unión fría. Algunos módulos INA333 avanzados la integran, pero en la mayoría de los casos, si no la incluye, deberías combinarlo con un sensor de temperatura ambiente o un chip específico para termopares (como el MAX31855) que la realice.
¿Qué ventajas ofrece el bajo consumo de energía del INA333?
El bajo consumo de energía (50 µA típicos) del INA333 lo hace excepcionalmente adecuado para dispositivos alimentados por batería y aplicaciones de IoT de bajo consumo. Permite que los sistemas de medición operen durante períodos prolongados sin necesidad de recargar o reemplazar las baterías frecuentemente, lo que es vital para sensores remotos o wearables.
