🛡️ Seguridad para tu Microcontrolador
¿Conectando un Arduino a motores, relés o PLCs industriales?
No arriesgues tu placa. Este módulo aísla eléctricamente la etapa de control (baja potencia) de la etapa de actuación (alta potencia/ruido), evitando que picos de voltaje quemen tu procesador.

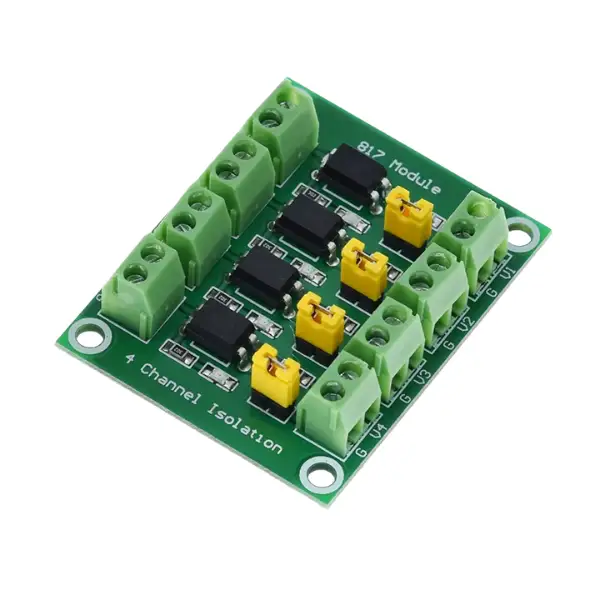

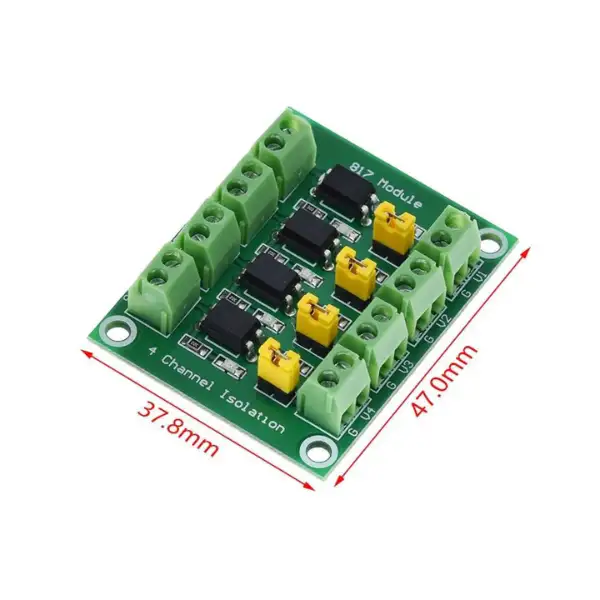

El Módulo de Aislamiento Optoacoplado de 4 Canales (PC817) es la solución estándar para la interfaz de señales entre sistemas de diferente voltaje. Utiliza luz para transmitir la señal, asegurando que no haya contacto eléctrico directo entre la entrada y la salida.
Es fundamental para tareas de Level Shifting (Conversión de Nivel), por ejemplo, cuando necesitas pasar la señal de 5 V de un Arduino a otro circuito de hasta 24 V que solo lea la señal, o para leer sensores industriales de alto voltaje en una entrada digital de 5V.
Especificaciones Técnicas
| Parámetro | Detalle |
|---|---|
| Chip Optoacoplador | PC817 (x4 Canales Independientes) |
| Voltaje de Señal (Entrada) | 3,6 V a 24 V. Con 5 V de un Arduino se activa. Los 3,3 V de un ESP32 quedan bajo el mínimo de 3,6 V de la entrada. |
| Voltaje de Carga (Salida) | 3.6V a 30V DC |
| Frecuencia Máxima (PWM) | ~3 kHz a 4 kHz (Baja frecuencia) |
| Configuración de Salida | Jumpers para configurar Pull-Up o Salida Independiente |
| Conexión | Borneras de tornillo para cableado seguro |
🔌 Escenarios de Uso Comunes
- Arduino a PLC: Lleva la señal de 5 V del Arduino, aislada, al lado de 24 V. Con 5 V en la entrada, la salida sirve como señal de control hacia la entrada de otra placa, no para alimentar cargas. Revisa cuánta corriente pide la entrada de tu PLC antes de conectarla.
- Protección contra Ruido: Aísla el microcontrolador del ruido electromagnético generado por motores o bobinas.
- Relés: No mueve directo la bobina de un relé: su salida es una señal aislada para la entrada de otra etapa. Los 3,3 V de un ESP32 quedan bajo el mínimo de 3,6 V de la entrada. Lo mismo pasa con una Raspberry Pi.
Configuración de los Jumpers (Puentes)

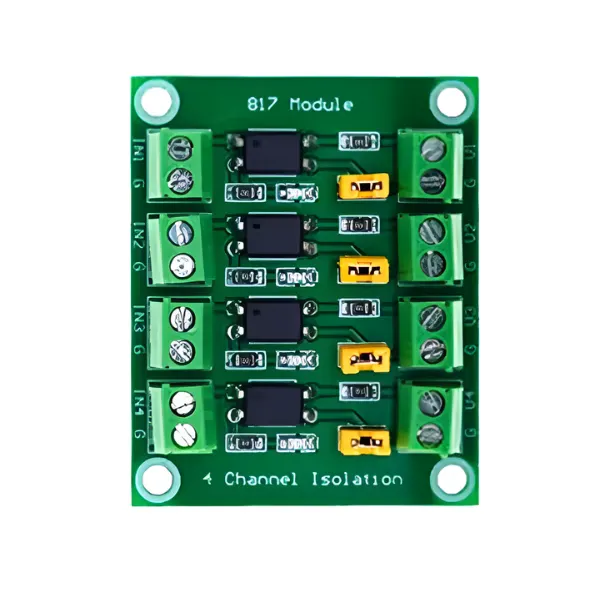

Cada canal tiene un jumper amarillo que permite configurar la salida:
- Jumper Puesto: La salida tiene una referencia a tierra común (útil para lógica estándar).
- Jumper Quitado: La salida es totalmente flotante (emisor y colector aislados), ideal para configuraciones específicas de aislamiento galvánico total.
Preguntas Frecuentes
¿Puedo usarlo para señales PWM?
Sí, pero con limitaciones. El chip PC817 no es de alta velocidad. Funciona bien para PWM de baja frecuencia (control de motores DC estándar, calefactores), pero no servirá para señales de alta velocidad (como control de servos digitales rápidos, tiras LED direccionables o comunicaciones de datos rápidas).
¿Funciona con Corriente Alterna (AC)?
No directamente. Este módulo es para señales de Corriente Continua (DC). Si necesitas detectar el cruce por cero de la red eléctrica o controlar cargas AC, necesitas un módulo específico de cruce por cero o un relé de estado sólido (SSR).
¿Cuál es la diferencia entre «Tierra Común» y «Aislamiento Total»?
Si conectas las tierras (GND) de la entrada y la salida juntas, pierdes el aislamiento eléctrico (aunque mantienes la conversión de voltaje). Para un verdadero aislamiento (protección), debes usar fuentes de alimentación separadas para la entrada (ej. USB del PC) y la salida (ej. Fuente externa de 12V) y no unir las tierras.
