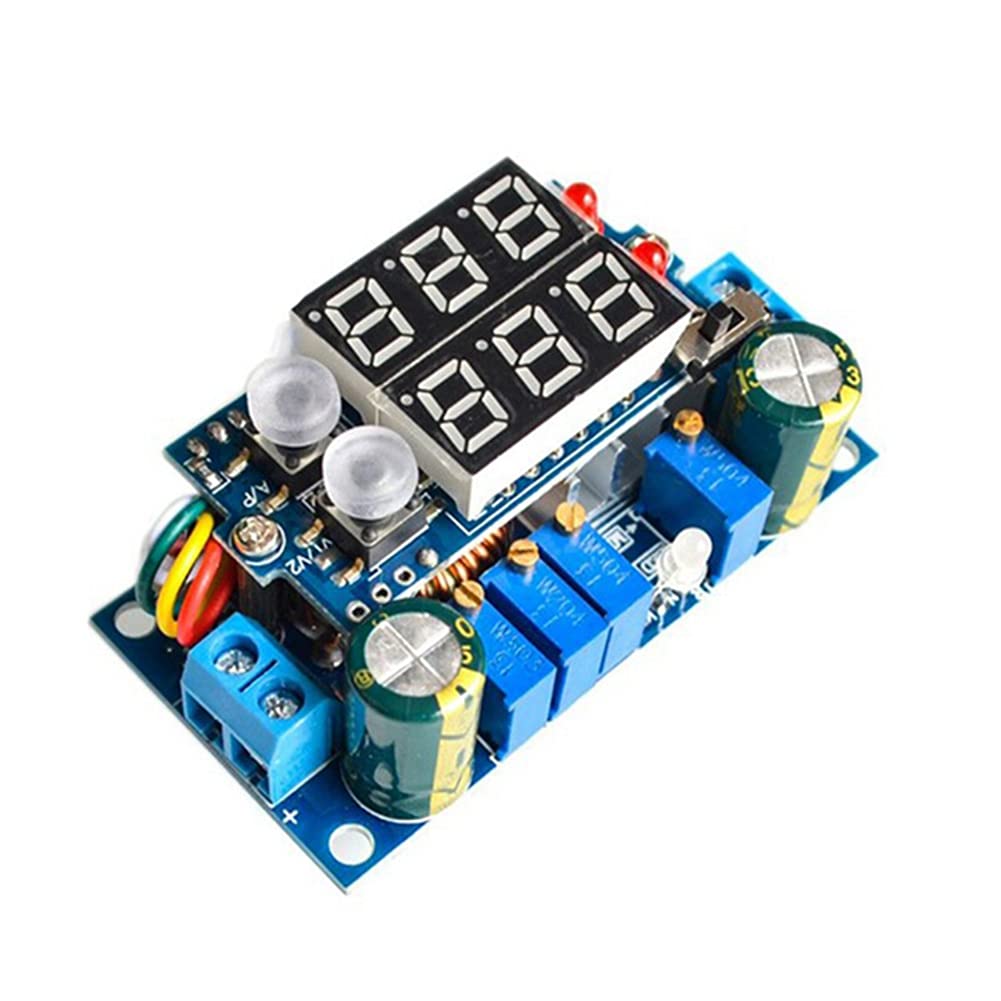

Modulo Regulador de Voltaje MPPT 5A

La diferencia es la eficiencia de cosecha energética. Un controlador PWM (Pulse-Width Modulation) básicamente conecta el panel solar a la batería, forzando al panel a operar al voltaje de la batería. Esto casi nunca es el punto de máxima potencia del panel. Este módulo MPPT (Maximum Power Point Tracking), en cambio, es mucho más inteligente. Actúa como un conversor DC-DC que desacopla los voltajes. Monitorea constantemente el voltaje y la corriente del panel para encontrar el «punto de máxima potencia» (Vmp) y obliga al panel a operar en ese punto óptimo. La energía extra que se cosecha (hasta un 30% más, especialmente en días fríos o nublados) se convierte luego para cargar la batería de forma eficiente.

La configuración correcta es crucial y debe hacerse en orden. Necesitarás un multímetro.

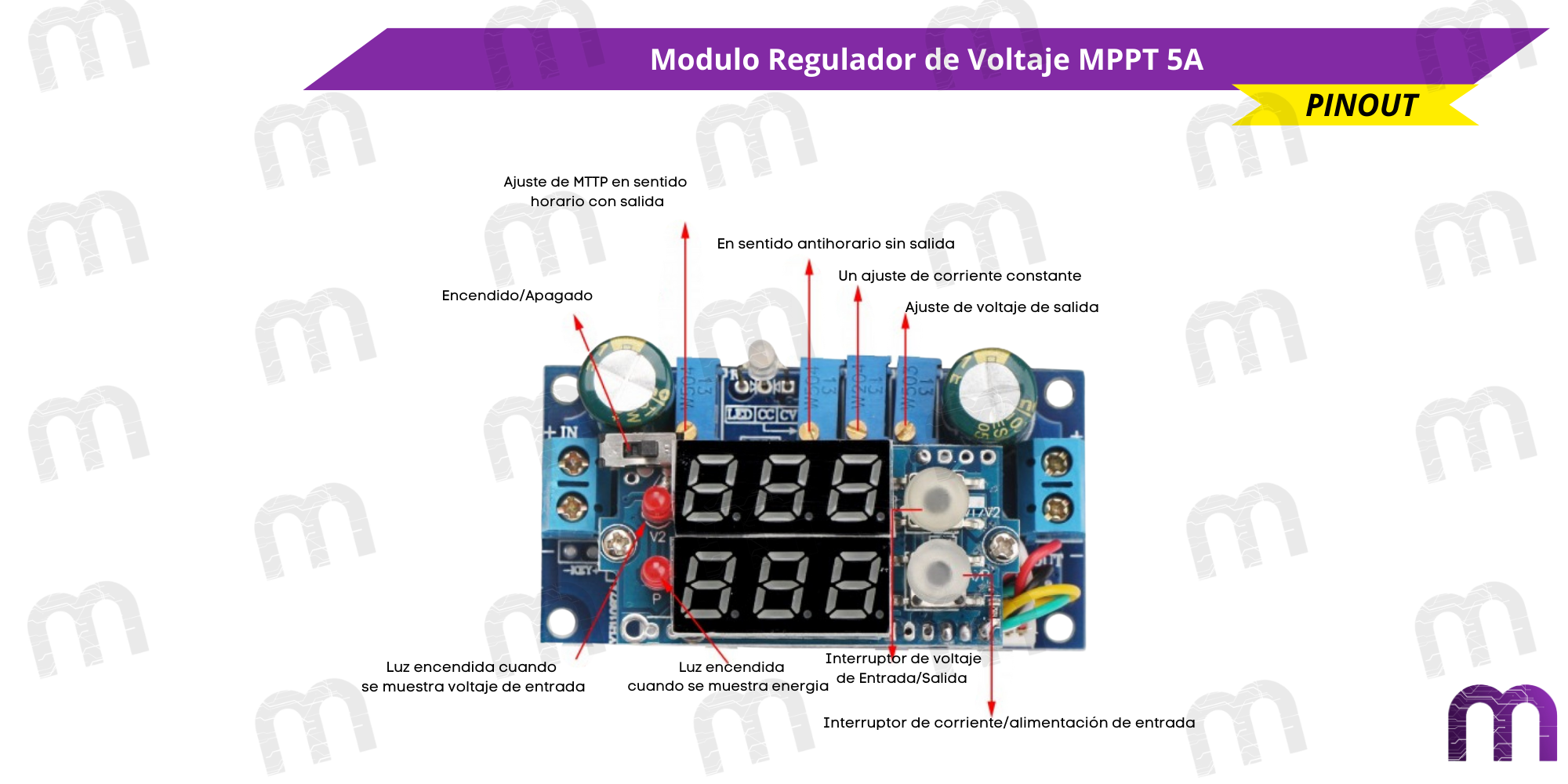

1. Ajuste del Voltaje de Salida (CV): Sin conectar el panel solar, alimenta el módulo desde una fuente de poder. Conecta tu multímetro a la salida (OUT) y gira el potenciómetro de Voltaje hasta que la salida sea el voltaje de flotación correcto para tu batería (ej. 13.8V para una batería de plomo-ácido de 12V, o 4.2V por celda para Li-ion).
2. Ajuste del Límite de Corriente (CC): Cortocircuita la salida con tu multímetro en modo de medición de corriente (10A). Gira el potenciómetro de Corriente hasta que la pantalla del multímetro muestre la corriente de carga máxima que deseas (ej. 1A, 2A, etc., hasta un máximo de 5A). Retira el cortocircuito.
3. Ajuste del Voltaje MPPT: Ahora, conecta tu panel solar a la entrada (IN) sin ninguna carga en la salida. Mide el voltaje del panel en un día soleado (este es el V_oc). El punto de máxima potencia (Vmp) suele ser alrededor del 80% del V_oc. Gira el potenciómetro de MPPT hasta que el voltaje en la entrada (medido con el voltímetro del módulo) coincida con el Vmp deseado (ej. si V_oc es 21V, ajusta el MPPT a ~17.5V).

No. Este módulo es un conversor «buck» o reductor (step-down). Esto significa que el voltaje de entrada (del panel solar) siempre debe ser superior al voltaje de salida (el voltaje de carga de la batería). Para cargar una batería de 24V, necesitarías un panel solar con un Vmp de al menos 28-30V. Para cargar una batería de 12V, un panel de «12V» (que en realidad tiene un Vmp de ~18V) es perfecto.

Sí, exactamente. Una vez que has configurado el voltaje y la corriente, el módulo implementa automáticamente un perfil de carga CC-CV (Corriente Constante – Voltaje Constante), que es el método ideal para la mayoría de las baterías.

• Fase CC: Cuando la batería está descargada, el módulo entrega la máxima corriente que le has configurado (ej. 3A) mientras el voltaje de la batería sube.
• Fase CV: Cuando el voltaje de la batería alcanza el nivel que has configurado (ej. 13.8V), el módulo mantiene ese voltaje constante y la corriente de carga comienza a disminuir gradualmente hasta que la batería está completamente cargada.

Si bien muchos controladores más simples lo requieren, este módulo regulador de conmutación generalmente no necesita un diodo de bloqueo externo. La propia topología del circuito «buck» impide que una corriente significativa fluya hacia atrás desde la salida a la entrada cuando no hay energía solar. Sin embargo, si buscas la máxima seguridad o tienes una configuración crítica, añadir un diodo Schottky de alta corriente en serie con la salida del panel nunca está de más.

Absolutamente. Si no conectas un panel solar y simplemente usas una fuente de alimentación DC en la entrada, este módulo actúa como un excelente y muy eficiente conversor buck de 5A con límite de corriente ajustable. Es perfecto para crear una fuente de laboratorio, alimentar tiras de LED de alta potencia o cualquier aplicación que requiera una conversión DC-DC eficiente con un control preciso sobre el voltaje y la corriente.
