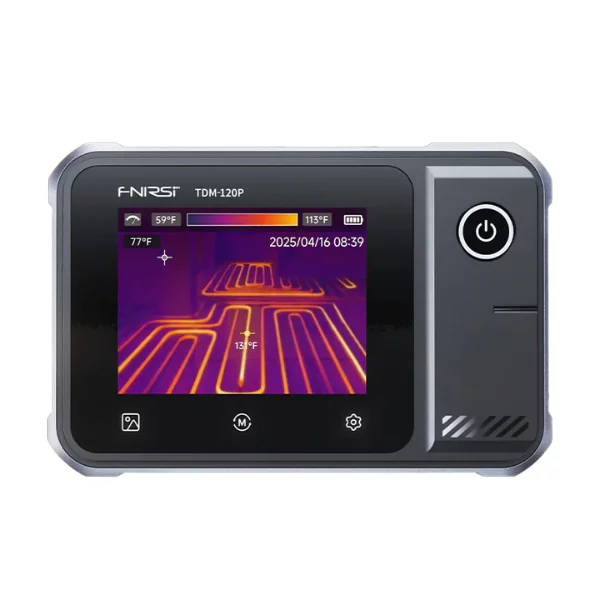

Multímetro Cámara Térmica FNIRSI TDM120P

¿Qué es el Multímetro con Cámara Térmica FNIRSI TDM120P?

El FNIRSI TDM120P es un instrumento de medición 2 en 1 que integra una cámara de imagen térmica infrarroja con un multímetro digital True RMS de 19999 cuentas en un único equipo portátil. Esta combinación permite al técnico o ingeniero alternar entre la visualización termográfica y la medición eléctrica convencional sin cambiar de herramienta, acelerando drásticamente el diagnóstico de fallas en tableros eléctricos, motores, conexiones, circuitos y estructuras. El dispositivo es ampliamente utilizado en electricidad industrial, mantenimiento predictivo, construcción, fabricación y monitoreo de seguridad, convirtiéndose en un aliado clave para mejorar la eficiencia productiva, la calidad del proceso y la seguridad operacional. Su pantalla táctil de 2,8 pulgadas ofrece una interfaz intuitiva que simplifica la operación incluso en condiciones de terreno exigentes.

La arquitectura del TDM120P integra un detector infrarrojo de óxido de vanadio (VOx), tecnología de referencia en termografía de rango medio por su alta sensibilidad y estabilidad térmica. El módulo IR entrega una resolución de 120×90 píxeles a una frecuencia de cuadros de hasta 25 Hz, suficiente para capturar fenómenos térmicos dinámicos como el calentamiento de contactos bajo carga. El módulo de multímetro emplea conversión analógico digital de alta resolución para garantizar mediciones True RMS precisas en señales AC distorsionadas. Ambos módulos comparten la misma carcasa ergonómica y la misma pantalla táctil, con conmutación inmediata entre modos.

Características Técnicas

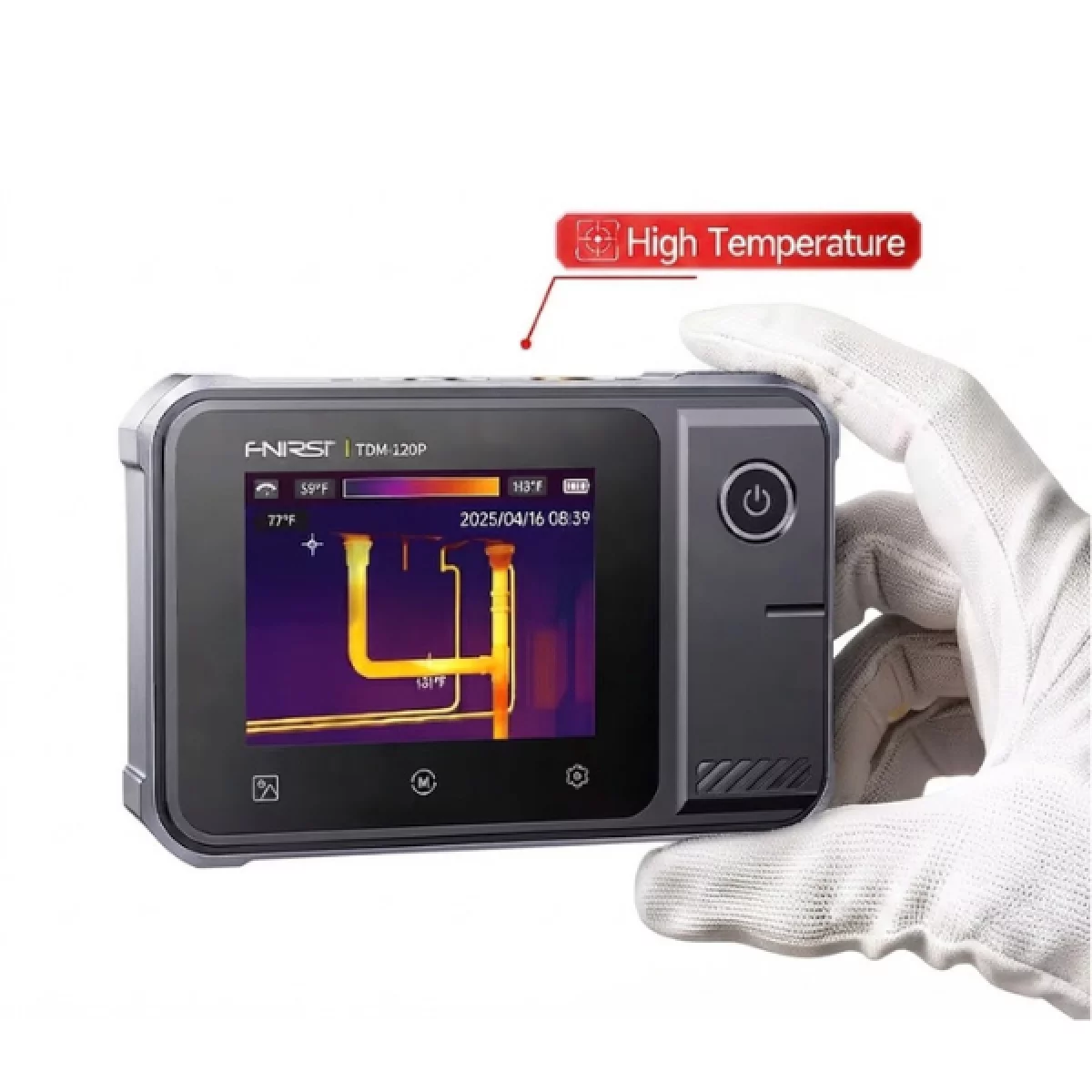

El sensor de imagen térmica opera con un campo de visión de 50° y un rango de temperatura de -20°C a 400°C, con una precisión de ±2°C o ±2% del valor máximo medido (el mayor de ambos aplica). La emisividad es ajustable de 0.01 a 1, lo que permite calibrar la medición para superficies metálicas brillantes, plásticos oscuros u otros materiales con distintas propiedades radiativas. El equipo muestra en pantalla el punto central de temperatura, el seguimiento automático del punto más caliente y el punto más frío en tiempo real, junto con una alarma configurable de temperatura alta y baja para alertas instantáneas cuando se supera un umbral definido por el usuario. Las 7 paletas de colores disponibles (Ártico, Hierro caliente, Rojo hierro, Arco iris, Lava, Negro caliente, Blanco caliente) permiten adaptar la visualización a distintas condiciones de iluminación y preferencias del operador. El modo multímetro soporta medición de voltaje AC y DC, resistencia en seis rangos hasta 19,999 MΩ, capacitancia en ocho rangos hasta 99,99 mF, prueba de continuidad y prueba de diodos.

Especificaciones Eléctricas del Multímetro

Especificaciones de la Cámara Térmica

Pantalla, Interfaz y General

Aplicaciones

• Diagnóstico de fallas en tableros eléctricos: detección de conexiones flojas, fusibles calientes y barras sobrecargadas sin desenergizar el panel.
• Mantenimiento predictivo en motores, variadores de frecuencia y transformadores: identificación de zonas de calor anormal antes de la falla.
• Inspección de instalaciones eléctricas residenciales e industriales para cumplimiento normativo y seguridad.
• Detección de puntos calientes en celdas fotovoltaicas y sistemas de energía solar.
• Verificación de aislación en tuberías, muros y techos en construcción y climatización.
• Monitoreo de seguridad en salas de servidores y centros de datos.
• Talleres de reparación electrónica: localización rápida de componentes en cortocircuito o con disipación excesiva.
• Medición eléctrica convencional (voltaje, resistencia, capacitancia, continuidad) como multímetro independiente.

Preguntas Frecuentes

¿Cuál es la diferencia entre el TDM-120 y el TDM-120P?

El modelo TDM-120P incluye la función de cámara de imagen térmica integrada junto al multímetro True RMS, siendo el diseño 2 en 1 completo. El TDM-120 es la versión base del mismo equipo; según la referencia oficial de FNIRSI, ambos comparten la misma plataforma pero el TDM-120P es el único que combina termografía y multimetría en modo simultáneo conmutable. Para aplicaciones de diagnóstico visual de temperatura, el TDM-120P es el modelo recomendado.

¿La precisión de ±2°C es suficiente para diagnóstico eléctrico industrial?

Sí, para la gran mayoría de las aplicaciones de mantenimiento eléctrico. Los criterios de severidad de fallas térmicas en instalaciones eléctricas (normas IEC 60364 y guías NETA) clasifican anomalías a partir de diferencias de temperatura de 5°C a 10°C respecto al componente de referencia. Con una precisión de ±2°C el TDM-120P permite detectar con seguridad zonas calientes problemáticas en conexiones, contactores y barras. Para metrología de alta precisión o calibración industrial se requieren cámaras de grado científico con precisión de ±1°C o menor.

¿Qué tipo de tarjeta SD acepta y cuántas imágenes puede almacenar?

El equipo cuenta con slot para tarjeta SD estándar. Las referencias disponibles no especifican la capacidad máxima soportada ni el formato de archivo de las imágenes térmicas; se recomienda consultar el manual incluido o el firmware oficial de FNIRSI para confirmar compatibilidad con tarjetas de alta capacidad (SDHC o SDXC). El tamaño de cada imagen térmica de 120×90 píxeles es reducido, por lo que incluso tarjetas de baja capacidad permiten almacenar cientos de capturas para análisis posterior en PC.

¿Puede medir voltaje AC y ver la imagen térmica al mismo tiempo?

El TDM-120P permite conmutar entre el modo de cámara térmica y el modo multímetro mediante la pantalla táctil, pero según las especificaciones del fabricante ambos modos operan de forma independiente: no se superpone la lectura eléctrica sobre la imagen térmica en pantalla simultáneamente. El flujo de trabajo recomendado es usar la cámara para localizar visualmente la zona sospechosa y luego cambiar al modo multímetro para confirmar el parámetro eléctrico, todo sin cambiar de instrumento.
