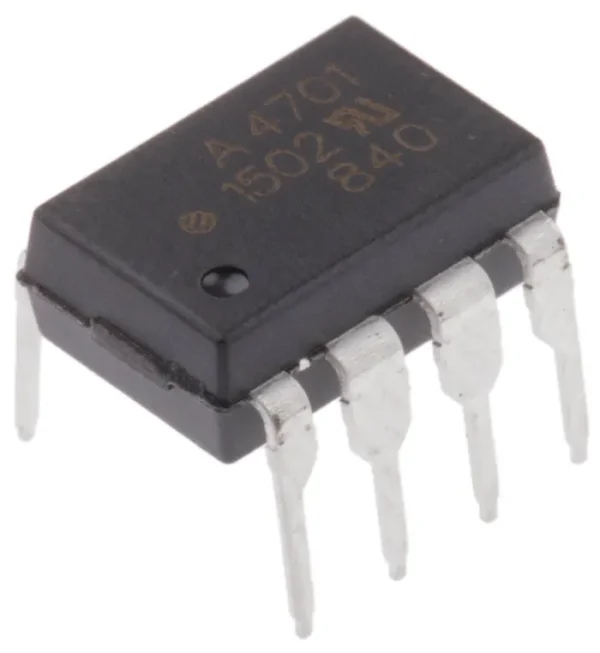

Optoacoplador HCPL-4701

La diferencia fundamental es la velocidad y el tipo de salida. Mientras que un PC817 es un optoacoplador de propósito general con un fototransistor simple, el HCPL-4701 es un dispositivo de alto rendimiento:

• Velocidad de Conmutación: El HCPL-4701 está diseñado para alta velocidad, con tiempos de propagación de solo 100 nanosegundos (ns). Un PC817 es mucho más lento, con tiempos de respuesta en el rango de los microsegundos (µs). Esto hace al HCPL-4701 ideal para aislar señales digitales rápidas como SPI, I2C de alta velocidad, o UART a altas tasas de baudios.
• Salida Lógica (TTL): El HCPL-4701 tiene una etapa de salida lógica interna (un buffer Schmitt trigger). Esto proporciona una señal de salida digital limpia y definida (un ‘0’ o un ‘1’ lógicos), a diferencia del PC817 cuya salida es analógica y depende de la corriente del LED y de una resistencia de pull-up externa.
• Inmunidad al Ruido: La salida lógica con histéresis le da una excelente inmunidad al ruido (CMR – Common Mode Rejection), lo que es crucial en entornos industriales.

La entrada del HCPL-4701 es un LED infrarrojo. Para activarlo desde un pin de microcontrolador, debes conectarlo como cualquier otro LED: necesitas una resistencia limitadora de corriente.

El circuito de entrada típico es:

1. Conecta el Pin 1 (Ánodo del LED) a la salida de tu pin de microcontrolador (ej. pin 10 de un Arduino).
2. Conecta una resistencia (el valor se calcula a continuación) en serie con el Pin 2.
3. Conecta el otro extremo de la resistencia al Pin 2 (Cátodo del LED). Es un error común en la hoja de datos, el Pin 2 es el Cátodo y el 3 es el Ánodo. Conectar al revés no funcionará. La conexión correcta es Pin 3 a VCC/Pin MCU y Pin 2 a GND. (Se asume el pinout estándar de este tipo de optoacopladores, se debe verificar el datasheet específico)

Cálculo de la Resistencia: Para un Arduino de 5V, y una corriente de entrada recomendada de 1.6mA (con una caída de voltaje en el LED de ~1.5V), la resistencia sería R = (5V – 1.5V) / 0.0016A = ~2.2kΩ. Para un ESP32 de 3.3V, sería R = (3.3V – 1.5V) / 0.0016A = ~1.1kΩ. Se puede usar un valor cercano estándar como 1kΩ.

No, a diferencia de los optoacopladores con salida de fototransistor, la salida del HCPL-4701 es una etapa lógica activa (totem-pole) y no necesita una resistencia de pull-up externa.

La conexión de salida es sencilla:

• Pin 8 (VCC): Conecta a la fuente de alimentación del lado de salida (ej. 5V).
• Pin 5 (GND): Conecta a la tierra del lado de salida.
• Pin 6 (Vout): Esta es tu señal de salida digital aislada. Conéctala directamente a la entrada de tu microcontrolador o circuito lógico en el lado secundario.
• Pin 7 (Enable): Para un funcionamiento normal, este pin debe estar conectado a VCC (Pin 8). Si lo conectas a GND, la salida se pondrá en un estado de alta impedancia.

Es crucial que la tierra del lado de entrada (GND de tu Arduino) y la tierra del lado de salida (Pin 5) estén eléctricamente aisladas para mantener la función de aislamiento.

El aislamiento galvánico es una característica de seguridad y de integridad de señal crítica. Es indispensable para:

• Aislar circuitos de control de bajo voltaje de líneas de alta potencia: Por ejemplo, para que un Arduino controle de forma segura un driver de IGBT o un TRIAC que conmuta 220V AC, sin riesgo de que el alto voltaje «regrese» y destruya el microcontrolador.
• Eliminar Bucles de Tierra (Ground Loops): Cuando conectas dos sistemas que tienen sus propias fuentes de poder (ej. un PC y un equipo industrial), pueden existir diferencias de potencial entre sus tierras. Esto crea bucles de corriente que introducen ruido. El optoacoplador rompe este bucle, garantizando una comunicación limpia.
• Interfaces de Comunicación Robustas: Para implementar interfaces como MIDI o para proteger puertos seriales en entornos con mucho ruido eléctrico.

No. El HCPL-4701 está diseñado específicamente para señales digitales. Su salida es de tipo TTL, lo que significa que solo puede entregar un estado ALTO (HIGH) o BAJO (LOW) bien definidos. No puede replicar una señal analógica que varía continuamente en voltaje.

Para aislar una señal analógica, necesitas usar un tipo diferente de componente llamado «amplificador de aislamiento» (como la serie ISO124) o usar optoacopladores analógicos específicos (como el IL300), que utilizan un diseño con dos fotodiodos para mantener la linealidad.

SO-8 es un tipo de encapsulado para montaje en superficie (SMD – Surface-Mount Device). A diferencia de los componentes «through-hole» que tienen pines largos que atraviesan la placa, los componentes SMD se sueldan sobre pads en la superficie de la PCB.

Esto implica:

• Diseño de PCB: Necesitas diseñar una placa de circuito impreso con una «huella» (footprint) específica para el encapsulado SO-8.
• Soldadura: Requiere técnicas de soldadura SMD, como el uso de un cautín de punta fina, soldadura en pasta y una estación de aire caliente, o un horno de reflujo.
• Aislamiento en PCB: Al diseñar la PCB, es crucial mantener una distancia de separación física («creepage» y «clearance») entre las pistas del lado de entrada y las del lado de salida para mantener el alto voltaje de aislamiento del componente. Esto a menudo se logra con un corte o ranura en la PCB debajo del optoacoplador.
