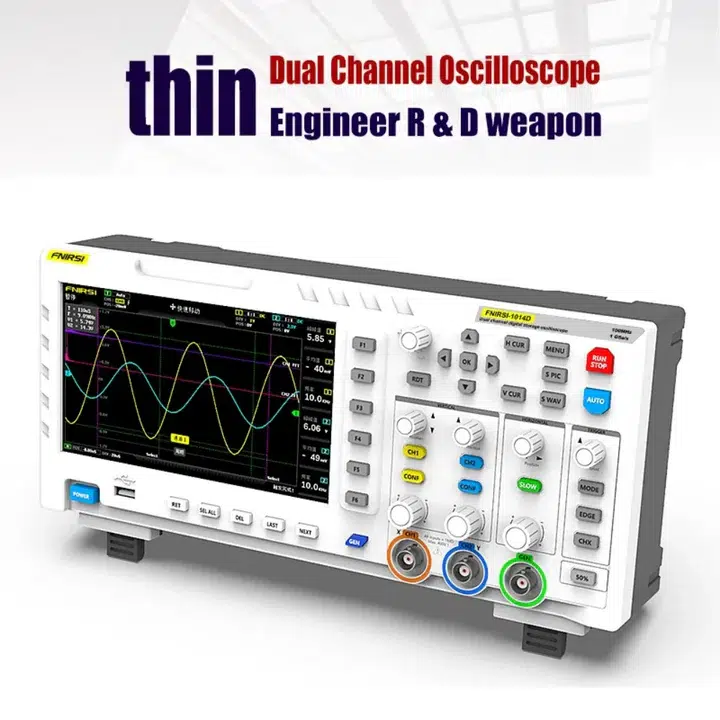

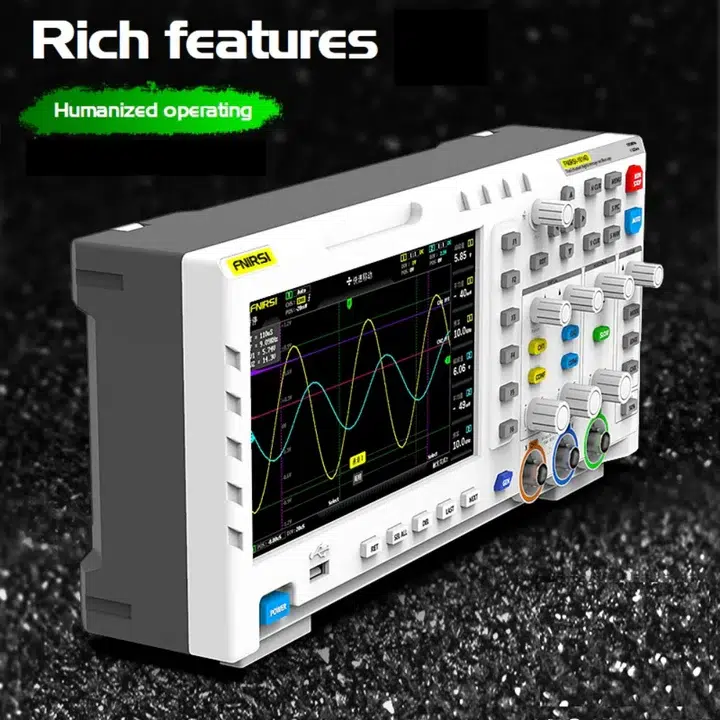

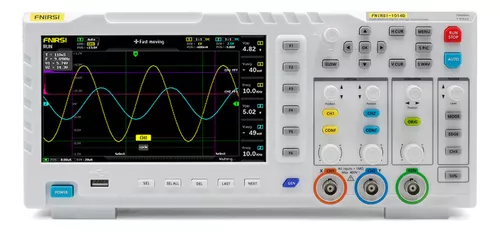

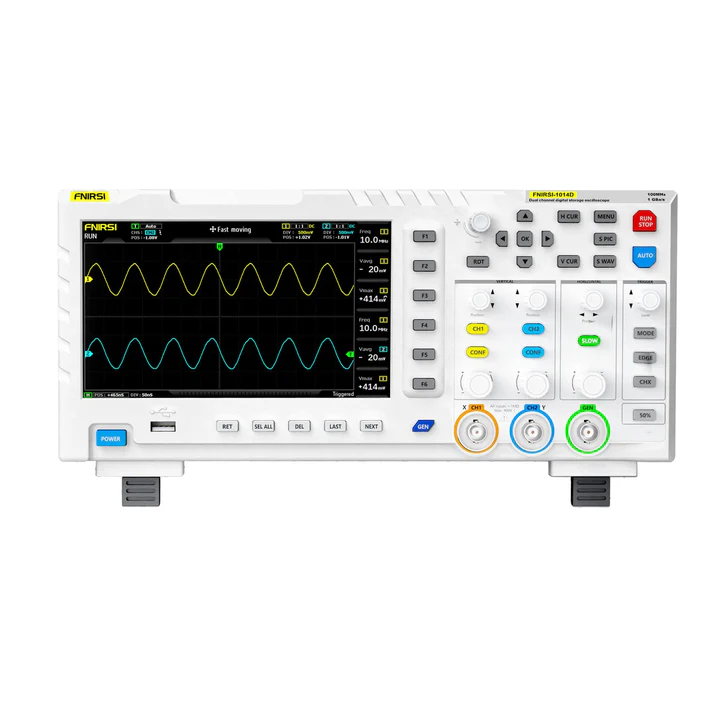

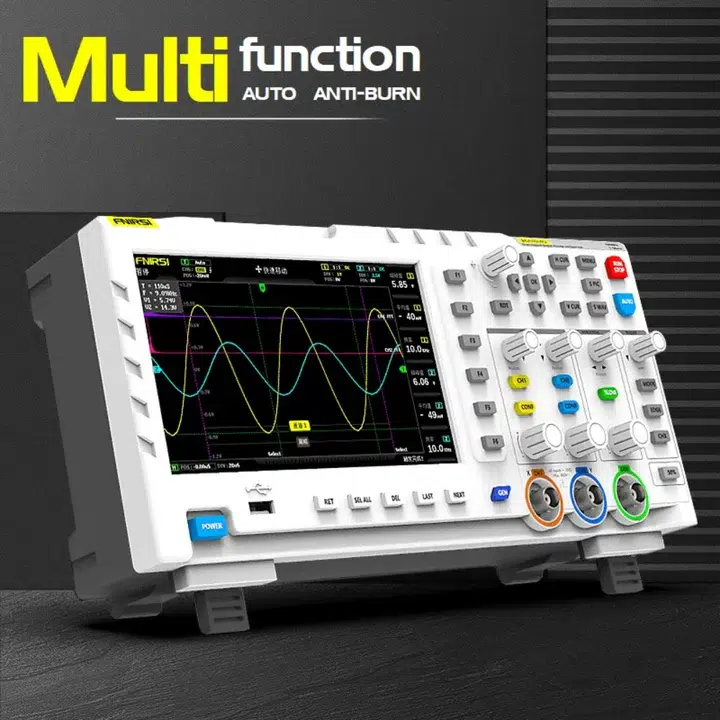

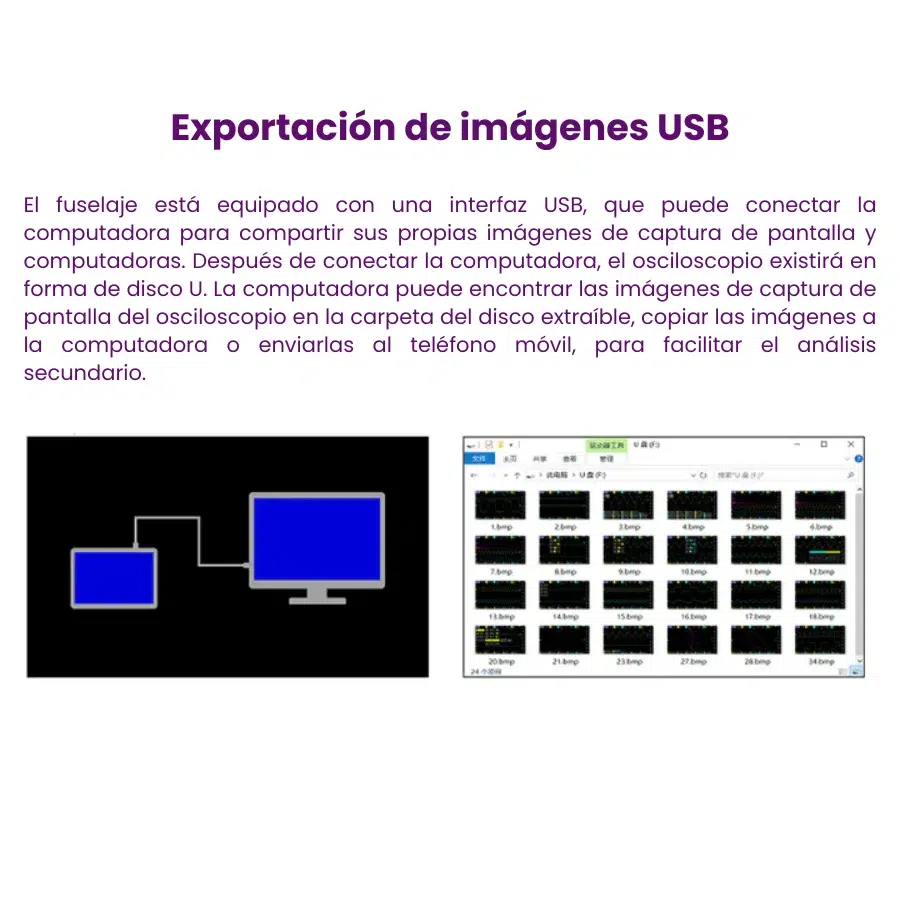

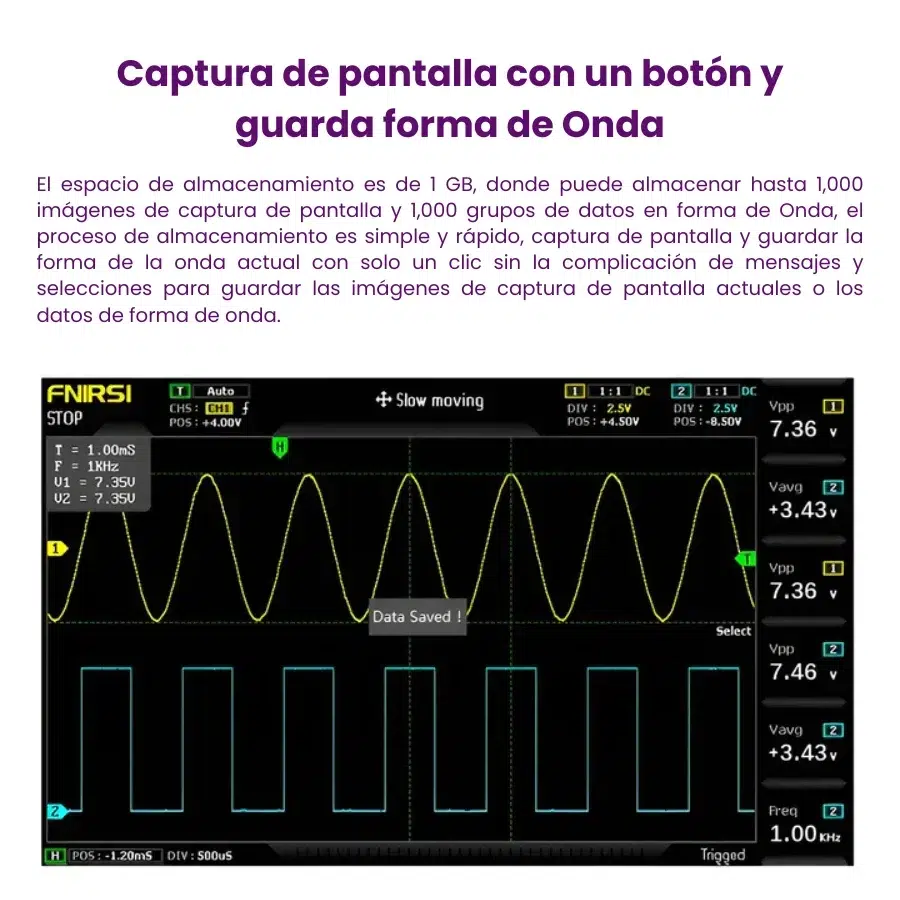

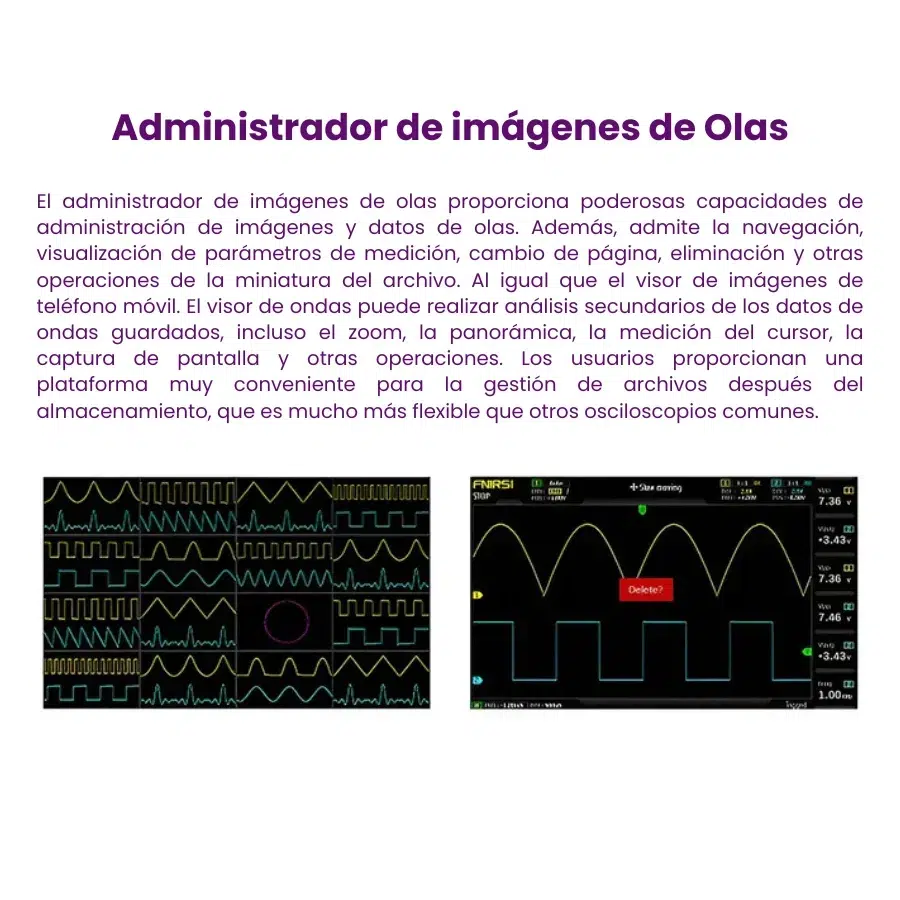

Osciloscopio Digital FNIRSI 1014D

Un ancho de banda de 100MHz por canal te permite analizar con buena precisión una amplia gama de señales en proyectos de electrónica y robótica, incluyendo:

• Señales Digitales: Buses de comunicación como SPI (hasta varias decenas de MHz), I2C (en modos rápidos), UART a altas velocidades, y señales de reloj de microcontroladores (como los STM32, ESP32 o microprocesadores más rápidos). Es útil para depurar la temporización y la integridad de estas señales.
• Señales Analógicas de Frecuencia Moderada: Salidas de sensores analógicos rápidos, etapas de amplificadores de audio y video (componente analógico), y señales de radiofrecuencia (RF) de baja potencia en el rango de VHF bajo.
• Señales PWM (Modulación por Ancho de Pulso): Visualizar y medir con precisión señales PWM de alta frecuencia utilizadas en fuentes de alimentación conmutadas (SMPS), control de motores brushless, o inversores.
• Transitorios y Flancos Rápidos: La regla general es que para visualizar con precisión una señal digital cuadrada, el ancho de banda del osciloscopio debe ser al menos 3 a 5 veces la frecuencia fundamental de la señal. Con 100MHz, puedes observar bien los flancos de señales digitales de hasta aproximadamente 20-33MHz.

Es una herramienta muy capaz para la mayoría de los proyectos de desarrollo con microcontroladores modernos, diagnóstico de fuentes de alimentación y trabajo con señales analógicas hasta el rango de VHF bajo.

La tasa de muestreo de 1 Giga Muestras por segundo (GSa/s) es la velocidad máxima a la que el ADC (Convertidor Analógico-Digital) del osciloscopio puede capturar puntos de la señal. Es crucial entender cómo se distribuye:

• Modo de un Solo Canal Activo: Si solo estás utilizando un canal, ese canal puede operar a la tasa de muestreo máxima de 1 GSa/s.
• Modo de Dos Canales Activos (Interleaving): En muchos osciloscopios de doble canal de este rango de precios, cuando ambos canales están activos, la tasa de muestreo máxima se divide entre los dos canales. Esto significaría que cada canal operaría a 500 MSa/s. Debes verificar el manual del FNIRSI 1014D para confirmar si aplica este «interleaving».

Impacto en la Fidelidad:

• Según el teorema de Nyquist, necesitas muestrear al menos al doble de la frecuencia máxima de la señal. Para una señal de 100MHz, necesitarías al menos 200 MSa/s.
• Con 1 GSa/s (un canal) o 500 MSa/s (dos canales), tienes 10 o 5 muestras por ciclo para una señal de 100MHz, respectivamente. Esto es bueno para una reconstrucción precisa de la forma de onda y para evitar el aliasing.
• Una mayor tasa de muestreo permite capturar mejor los detalles finos, los transitorios rápidos y los armónicos de alta frecuencia de una señal, resultando en una representación más fiel. Si la tasa se divide, la fidelidad en la captura de señales muy rápidas en ambos canales simultáneamente podría ser ligeramente menor que usando un solo canal.

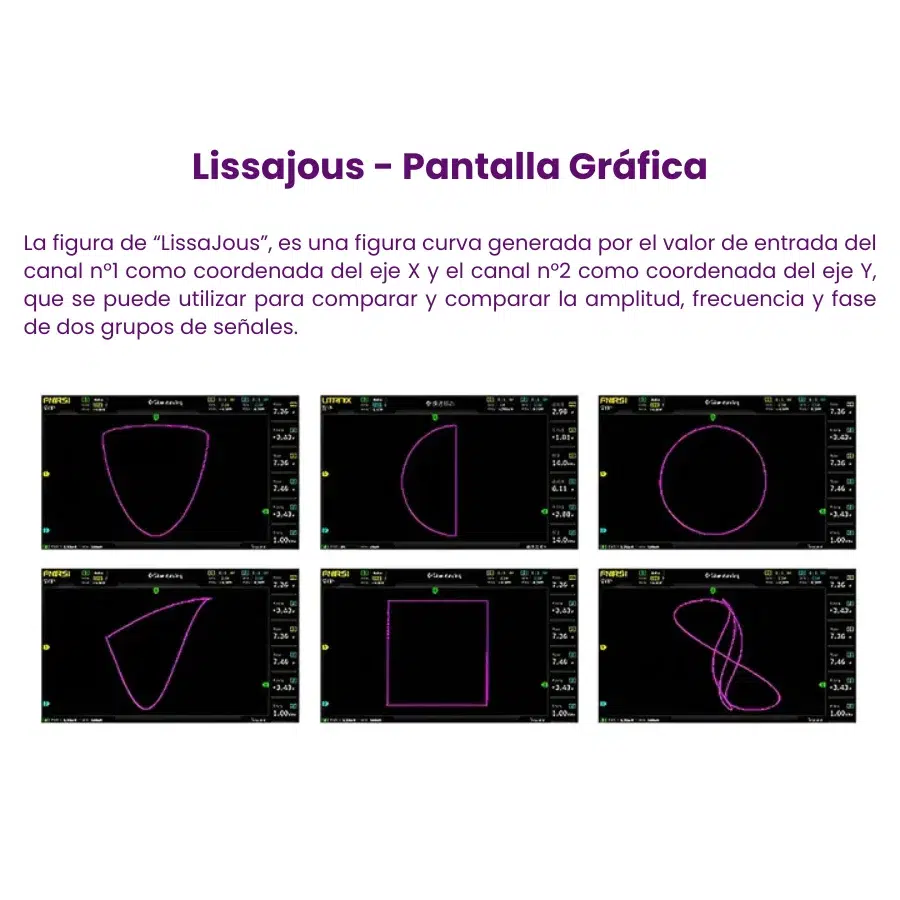

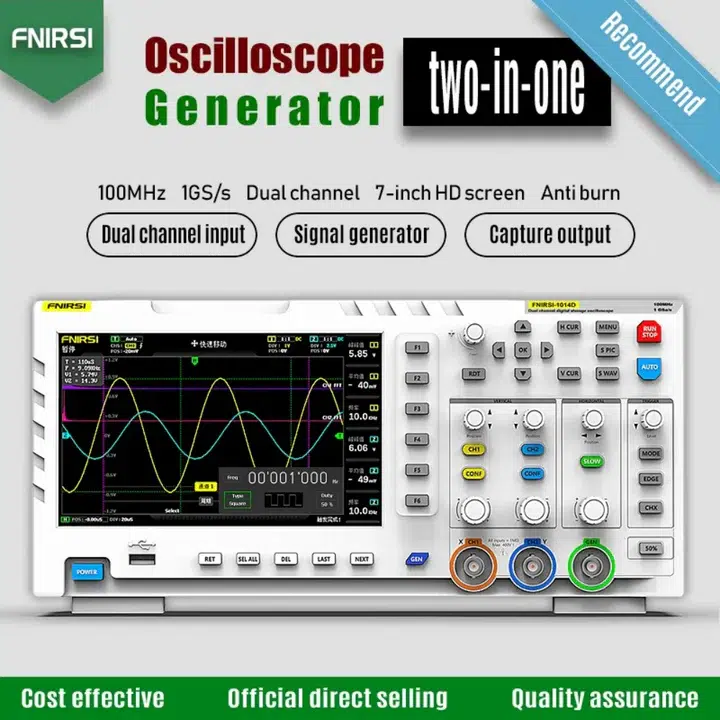

El generador de señales DDS (Síntesis Digital Directa) integrado en el FNIRSI 1014D es una herramienta muy útil:

• Funcionamiento DDS: Un DDS genera formas de onda almacenando digitalmente los puntos de una señal en una memoria y luego leyéndolos a una velocidad controlada por un reloj de alta frecuencia. Un convertidor digital-analógico (DAC) convierte estos puntos digitales en una señal analógica. Esto permite generar formas de onda muy precisas en frecuencia y con buena estabilidad.
• Tipos de Señales: El FNIRSI 1014D menciona 14 tipos de señales estándar, que típicamente incluyen:
  • Ondas senoidales, cuadradas, triangulares, diente de sierra (ascendente y descendente).
  • Pulsos, ruido, y a menudo formas de onda arbitrarias básicas (como escalones, exponenciales).
  • La capacidad de «crear señales personalizadas» sugiere que podrías tener algún grado de control sobre parámetros como el ciclo de trabajo de una onda cuadrada/pulso.
• Parámetros Ajustables: Puedes ajustar la frecuencia (con pasos de 1Hz según la descripción), la amplitud (hasta 2.5Vpp) y a veces el offset DC de la señal generada.
• Independencia: Generalmente, la función de generador de señales es independiente de la función de osciloscopio. Esto significa que puedes generar una señal con el DDS y, al mismo tiempo, visualizarla en uno de los canales del osciloscopio o usarla para estimular un circuito bajo prueba y observar su respuesta en el otro canal. Es una gran ventaja para pruebas de circuitos y caracterización de componentes.

La función de Transformada Rápida de Fourier (FFT) es una poderosa herramienta matemática que convierte una señal del dominio del tiempo (cómo varía el voltaje con el tiempo, que es lo que normalmente ves en un osciloscopio) al dominio de la frecuencia (qué componentes de frecuencia están presentes en la señal y con qué amplitud). En proyectos de electrónica, la FFT es útil para:

• Identificar Componentes de Frecuencia: Ver las frecuencias fundamentales y los armónicos de una señal. Esto es útil para analizar la distorsión en amplificadores de audio (buscando armónicos no deseados) o la pureza de una señal de un oscilador.
• Análisis de Ruido: Ayuda a identificar la naturaleza y las posibles fuentes de ruido en un circuito. Puedes ver si el ruido está concentrado en ciertas frecuencias (ej. ruido de la red eléctrica a 50/60Hz o ruido de una fuente conmutada).
• Verificación de Filtros: Puedes aplicar una señal de barrido de frecuencia (o ruido blanco) a la entrada de un filtro y usar la FFT para ver su respuesta en frecuencia (cómo atenúa o pasa diferentes frecuencias).
• Análisis de Modulación: Observar las bandas laterales en señales moduladas (AM, FM), aunque el ancho de banda de 100MHz limita esto a señales de modulación de frecuencia relativamente baja.
• Depuración de Interferencias Electromagnéticas (EMI): Puede ayudar a identificar frecuencias de interferencia que están afectando tu circuito.

La FFT en un osciloscopio como el 1014D proporciona una visión cualitativa útil del contenido espectral de tus señales.

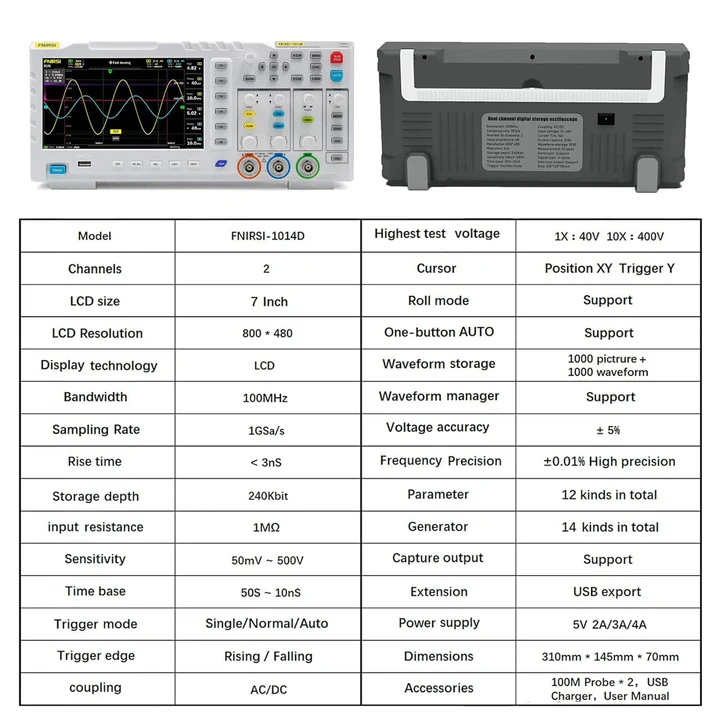

La profundidad de almacenamiento (o longitud de registro) de 240 Kbit (kilobits) se refiere a la cantidad de puntos de muestra que el osciloscopio puede almacenar en su memoria interna para una sola adquisición. Convertido a puntos (asumiendo 8 bits por muestra, aunque a veces se expresa en Kpts o KiloPuntos directamente), esto sería 240.000 bits / 8 bits/muestra = 30.000 puntos (30 Kpts) si la especificación es por canal, o podría ser el total si se comparte. (Nota: a veces «240Kbit» se usa como sinónimo de 240 Kpts, es mejor confirmar en manual).
Una mayor profundidad de memoria es beneficiosa porque:

• Captura de Señales Largas con Alta Tasa de Muestreo: Te permite capturar una ventana de tiempo más larga de una señal sin tener que reducir la tasa de muestreo. La relación es: Tiempo de Captura = Profundidad de Memoria / Tasa de Muestreo. Con 30 Kpts y 1 GSa/s, podrías capturar 30 µs. Si la tasa baja a 100 MSa/s, capturarías 300 µs.
• Análisis de Eventos Transitorios: Para capturar eventos únicos o infrecuentes (glitches, pulsos anómalos) con detalle, necesitas una alta tasa de muestreo. Una buena profundidad de memoria te permite usar esa alta tasa de muestreo sobre una ventana de tiempo suficientemente larga para asegurar la captura del evento.
• Zoom en la Forma de Onda: Después de capturar una señal, una mayor profundidad de memoria te permite hacer zoom en porciones de la forma de onda sin perder resolución (sin que la traza se vea «pixelada» o con puntos muy espaciados).

Para un osciloscopio de este nivel, 240 Kbit (o ~30 Kpts) es una profundidad de memoria decente que permite un buen equilibrio entre la duración de la captura y la resolución temporal.

Un ADC (Convertidor Analógico-Digital) de 8 bits de precisión significa que el osciloscopio puede digitalizar el rango de voltaje vertical de la pantalla en 2⁸ = 256 niveles discretos.
Implicaciones:

• Resolución Vertical: La resolución vertical es el cambio de voltaje más pequeño que el osciloscopio puede detectar. Se calcula dividiendo el rango vertical total visible en pantalla (determinado por el ajuste Volts/Div y el número de divisiones, usualmente 8 o 10) por 256.
  • Por ejemplo, si tienes 8 divisiones verticales y el ajuste es 1 V/Div, el rango total es 8V. La resolución sería 8V / 256 = 31.25 mV.
  • Si ajustas a 50 mV/Div, el rango total es 400 mV. La resolución sería 400 mV / 256 = 1.56 mV.
• Visualización de Señales Pequeñas: Con 8 bits, si estás tratando de ver una señal muy pequeña superpuesta sobre una señal grande, los detalles finos de la señal pequeña podrían perderse en los «escalones» de cuantificación del ADC. La forma de onda de la señal pequeña podría parecer algo escalonada.
• Rango Dinámico: Un ADC de 8 bits ofrece un rango dinámico de aproximadamente 48 dB (20 * log10(256)).

Para la mayoría de las aplicaciones de diagnóstico y hobby, 8 bits es una resolución vertical estándar y suficiente. Los osciloscopios de gama más alta pueden tener ADC de 10, 12 o incluso más bits, ofreciendo mayor resolución vertical y mejor capacidad para analizar señales pequeñas con gran detalle. Con 8 bits, es importante ajustar la escala vertical (Volts/Div) para que la señal de interés ocupe la mayor parte posible de la pantalla para maximizar la resolución efectiva.

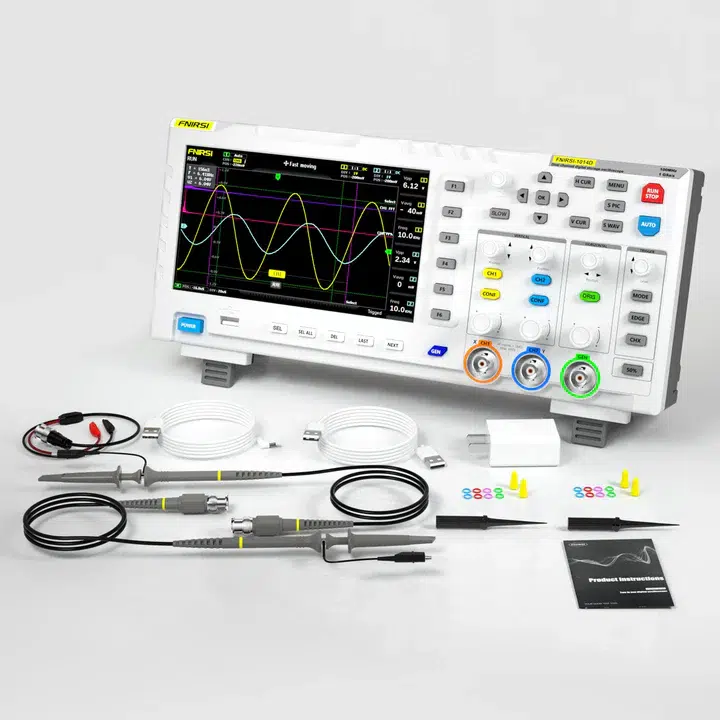

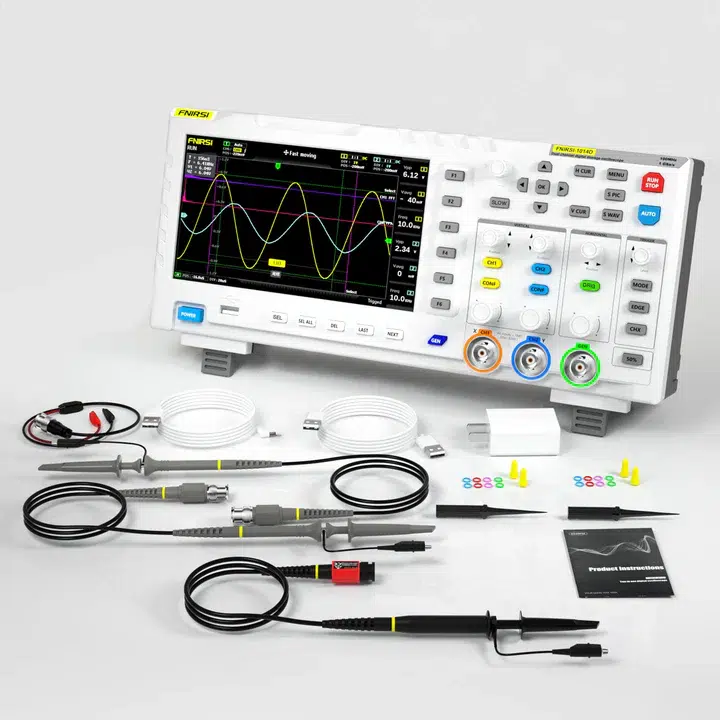

Es importante distinguir el uso de cada uno de estos accesorios:

• Sonda de Osciloscopio P6100 100 MHz (1 unidad listada): Esta es la sonda principal y adecuada para realizar mediciones precisas de señales de hasta 100MHz en los canales de entrada del osciloscopio. Las sondas P6100 son típicamente sondas pasivas con atenuación conmutable (generalmente X1/X10).
  • En modo X10, atenúan la señal por un factor de 10, lo que permite medir voltajes más altos (hasta 400V según especificaciones) y presenta una impedancia de entrada mayor al circuito (10 MΩ), minimizando la carga sobre el circuito bajo prueba, lo cual es crucial para mediciones de alta frecuencia.
  • En modo X1, no hay atenuación, pero la impedancia de entrada es menor (1 MΩ, la del osciloscopio) y el ancho de banda puede ser inferior.

  Nota: El kit lista «1 x Pinzas de Osciloscopio Probe P6100 100 Mhz». Idealmente, para un osciloscopio de doble canal, se necesitarían dos sondas de este tipo para aprovechar ambos canales simultáneamente con señales de alta frecuencia. Podrías necesitar adquirir una segunda sonda P6100 por separado.

• Conector RJA cocodrilo / Sonda Conector BNC con Pinzas tipo Caimán: Estos son cables con un conector BNC en un extremo y pinzas cocodrilo/caimán en el otro.
  • Uso Principal: Son más adecuados para la salida del generador de señales DDS (para inyectar señales en tu circuito) o para mediciones de baja frecuencia y bajo voltaje donde la impedancia de la sonda no es crítica y la comodidad de las pinzas es una ventaja.
  • Limitaciones: No son sondas de osciloscopio compensadas para alta frecuencia. Usarlos para medir señales rápidas introducirá distorsión significativa, ringing y atenuación debido a la capacitancia e inductancia de los cables no apantallados y las pinzas. No te darán una representación fiel de señales por encima de unos pocos MHz.

Para mediciones serias con el osciloscopio, siempre usa la sonda P6100 (o similar) y asegúrate de que esté correctamente compensada y configurada (X1/X10) tanto en la sonda como en el osciloscopio.

El FNIRSI 1014D es una herramienta muy valiosa para quienes trabajan con microcontroladores (MCUs) como Arduino o STM32:

• Dos Canales:
  • Comparación de Señales: Permite ver simultáneamente una señal de entrada y la señal de salida correspondiente de un circuito controlado por MCU (ej. entrada analógica a un ADC y la salida PWM resultante, o una señal de un sensor y la respuesta del MCU).
  • Depuración de Comunicación Serie: Puedes observar las líneas TX y RX de un bus UART, o las líneas SCL y SDA de un bus I2C, o las señales CLK, MOSI, MISO de un bus SPI para diagnosticar problemas de comunicación.
  • Análisis de Temporización: Verificar la relación temporal entre dos señales digitales generadas por el MCU o entre una señal del MCU y una señal externa.
• Generador de Funciones DDS:
  • Estimulación de Entradas: Puedes usar el generador para simular señales de sensores (analógicas o pulsos) y alimentar las entradas del MCU para probar tu código y la respuesta del hardware sin necesidad del sensor real.
  • Prueba de Filtros y Amplificadores: Generar ondas senoidales de diferentes frecuencias para probar la respuesta de filtros analógicos o etapas de amplificación diseñadas para interactuar con el MCU.
  • Generación de Señales de Reloj o Disparo: Para sincronizar o disparar eventos en circuitos externos controlados por el MCU.
• Ancho de Banda de 100MHz y Muestreo de 1GSa/s: Suficiente para visualizar la mayoría de las señales de reloj y buses de comunicación de MCUs populares.
• Análisis FFT: Útil para identificar ruido en las líneas de alimentación del MCU o en las señales de los sensores, que podrían estar afectando el rendimiento.

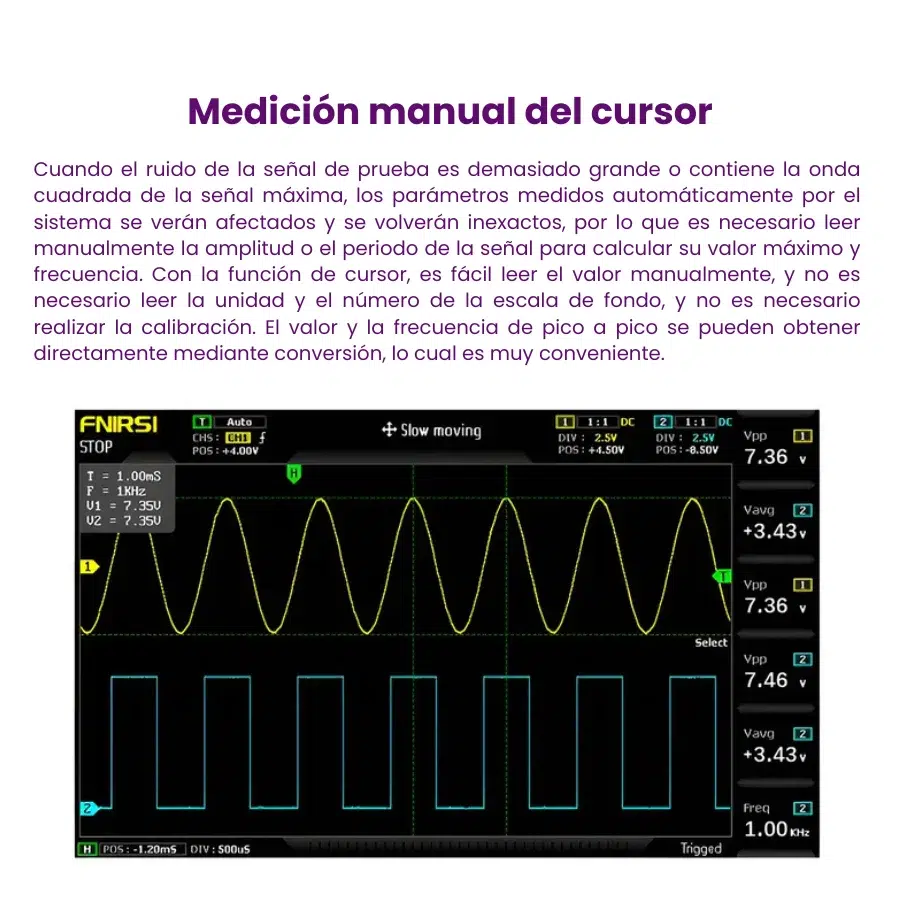

• Medición con Cursores: Para medir con precisión los tiempos de subida/bajada de las señales digitales del MCU, la duración de los pulsos, o la frecuencia y amplitud de las señales analógicas.

En conjunto, estas características facilitan enormemente el desarrollo, la prueba y la depuración de proyectos basados en microcontroladores.
