$ 3.250 IVA incluido
La Placa de Expansión DRV8825 es un adaptador para drivers de motor paso a paso A4988/DRV8825. Facilita la conexión de alimentación y motor mediante bornes, e integra un interruptor DIP para configurar micro pasos, ideal para impresoras 3D y CNC.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

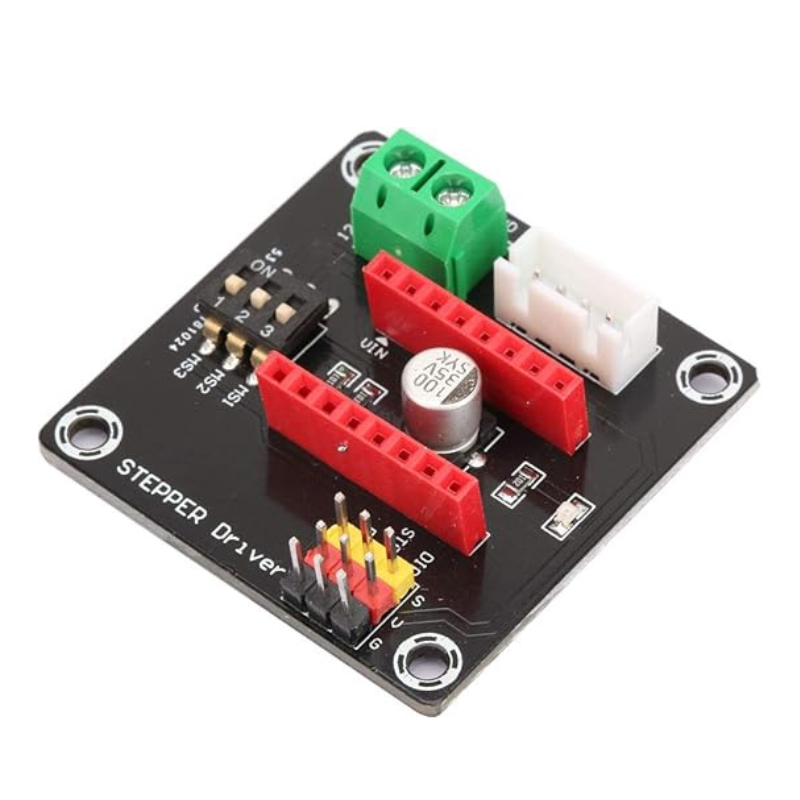

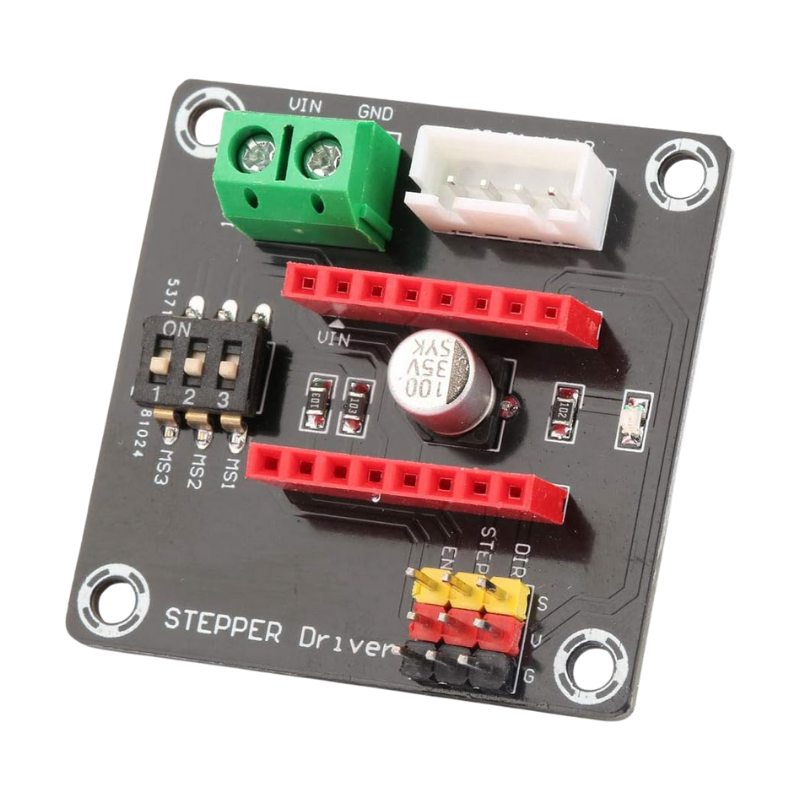

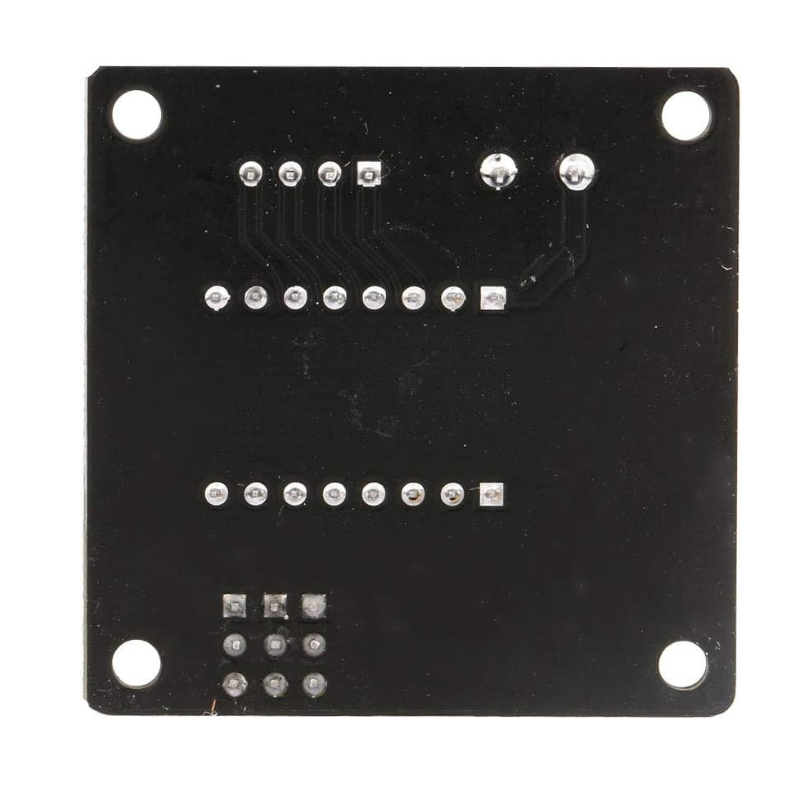

La Placa de Expansión DRV8825 para Control de Motores Paso a Paso es un módulo adaptador diseñado para facilitar la conexión y el control de los populares drivers de motor paso a paso A4988 y DRV8825. Esta placa no contiene el driver en sí mismo, sino que proporciona una interfaz limpia y robusta con conexiones de bornes de tornillo y cabezales pin para una integración sencilla en sistemas de control.
Es ideal para impresoras 3D, máquinas CNC, robots, y cualquier proyecto que requiera un control preciso de motores paso a paso. La placa permite conectar directamente la alimentación del motor (VIN), el motor paso a paso (mediante bornes de tornillo), y proporciona cabezales para los pines de control del driver (STEP, DIR, ENABLE) y los pines de microstep (MS1, MS2, MS3). Además, la presencia de un interruptor DIP para configurar los micro pasos simplifica la configuración sin necesidad de soldaduras. Su diseño compacto y la facilidad de uso lo convierten en un accesorio esencial para quienes trabajan con drivers de motores paso a paso.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Módulo | Placa Adaptadora / de Expansión para Driver de Motor Paso a Paso |
| Drivers Compatibles | A4988, DRV8825 (y otros drivers de formato similar) |
| Voltaje de Alimentación del Motor (VIN) | Compatible con el rango del driver (ej. 8.2V – 45V para DRV8825) |
| Voltaje Lógico de Control | Compatible con el driver (ej. 3.3V – 5V) |
| Conexión de Alimentación | Bornes de tornillo (VIN, GND) |
| Conexión del Motor Paso a Paso | Bornes de tornillo (A1, A2, B1, B2 para 4 cables) |
| Pines de Control del Driver | Cabezales pin para STEP, DIR, ENABLE |
| Configuración de Microstepping | Interruptor DIP para MS1, MS2, MS3 (permite hasta 1/32 microstep con DRV8825) |
| Dimensiones Típicas | Aproximadamente 42 mm x 42 mm (cuadrada) |
| Orificios de Montaje | 4 orificios para tornillos en las esquinas |
Características Adicionales
| Característica | Detalle |
|---|---|
| Simplificación de Cableado | Proporciona bornes de tornillo para conexiones robustas y claras |
| Configuración de Microstepping Rápida | Interruptor DIP para seleccionar modos de microstep sin soldaduras |
| Fácil Integración | Permite insertar directamente un driver A4988 o DRV8825 |
| Diseño Compacto | Optimiza el espacio en la construcción de máquinas CNC o impresoras 3D |
| LEDs de Indicación (Opcional) | Algunas versiones pueden incluir LEDs para estado de poder o actividad |
| Conectores Claramente Marcados | Facilita la conexión correcta de alimentación, motor y señales |
Preguntas Frecuentes
¿Cuál es la función principal de esta placa de expansión para DRV8825?
La función principal de esta placa es actuar como un adaptador o «breakout board» para los drivers de motor paso a paso tipo A4988 o DRV8825. Facilita la conexión de la alimentación del motor, los cables del motor paso a paso y las señales de control (STEP, DIR, ENABLE) a un microcontrolador, además de permitir la fácil configuración de los micro pasos mediante un interruptor DIP, sin necesidad de protoboards ni cableado complejo.
¿El driver DRV8825 viene incluido con esta placa?
No, esta placa es un módulo de expansión o adaptador. El driver DRV8825 (o A4988) es un chip pequeño o un módulo plug-in separado que se inserta en los cabezales pin de esta placa. La imagen muestra solo la placa adaptadora sin el driver principal.
¿Para qué se utiliza el interruptor DIP de 3 posiciones en la placa?
El interruptor DIP se utiliza para configurar los modos de microstepping (micro pasos) del driver A4988 o DRV8825. Cada posición de los interruptores MS1, MS2 y MS3 corresponde a una combinación que define el número de micro pasos por paso completo (ej. 1/1, 1/2, 1/4, 1/8, 1/16, hasta 1/32 con DRV8825), permitiendo un movimiento más suave y preciso del motor paso a paso.
¿Qué tipo de motores puedo controlar con esta placa y un driver compatible?
Esta placa, junto con un driver como el A4988 o DRV8825, está diseñada para controlar motores paso a paso bipolares (stepper motors). Son los motores comunes utilizados en impresoras 3D, máquinas CNC, cortadoras láser y otros dispositivos que requieren posicionamiento angular preciso y repetible.
¿Cómo se alimenta esta placa y el motor paso a paso?
La placa tiene bornes de tornillo para la alimentación del motor (VIN y GND). Esta alimentación debe estar dentro del rango especificado para el driver (ej. 8.2V a 45V para el DRV8825). La lógica de control del driver (STEP, DIR, ENABLE) se alimenta por separado, generalmente desde el microcontrolador (3.3V o 5V), aunque algunos drivers pueden derivar su propia lógica desde el VIN.
