Placa de Expansión PLC para Arduino UNO (Modelo DNUNA16)
$ 49.990 IVA incluido
Placa de expansión tipo PLC para Arduino UNO R3 (Modelo DNUNA16). Montaje en Riel DIN. Integra 4 salidas de relé (10A), 6 entradas digitales NPN, 4 entradas analógicas de corriente (4-20mA) y 2 de voltaje (0-10V). Puerto RS485 incluido. Ideal para automatización industrial DIY y control de sensores profesionales.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
La Placa de Expansión PLC para Arduino UNO (Modelo DNUNA16) es la herramienta definitiva para los makers e ingenieros que desean llevar sus prototipos de «mesa de trabajo» a un entorno de instalación real y robusto. Este módulo «Carrier» encapsula tu Arduino UNO R3 (o compatible) en un formato de Riel DIN industrial, eliminando el cableado suelto y proporcionando interfaces de grado profesional.
Diseñada para aplicaciones de domótica avanzada y automatización industrial ligera, esta placa no solo ofrece 4 relés de potencia, sino que desbloquea capacidades que el Arduino estándar no tiene nativamente: lectura directa de sensores industriales de 4-20mA y 0-10V, entradas digitales opto acopladas y un puerto de comunicación RS485. Es el puente perfecto para integrar Arduino en redes Modbus o sistemas SCADA.

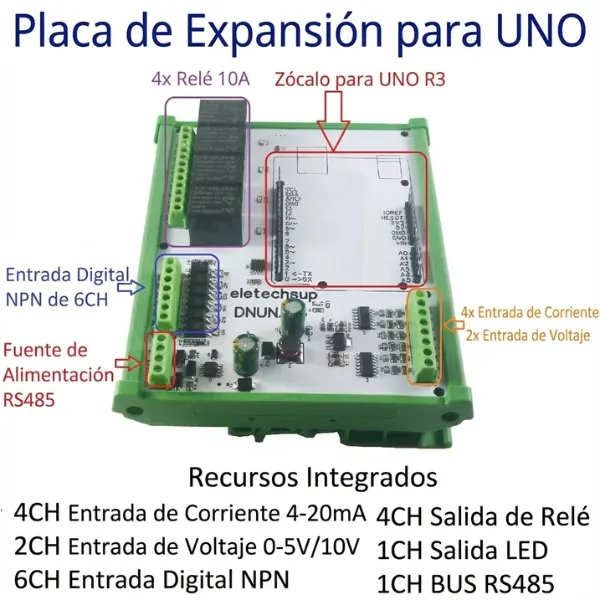

Especificaciones de Hardware
| Parámetro | Detalle Técnico |
|---|---|
| Modelo | eletechsup DNUNA16 |
| Voltaje de Alimentación | DC 12V – 24V (Bornera dedicada) |
| Compatibilidad | Zócalo para Arduino UNO R3 (No incluido) |
| Salidas de Relé (CH1-CH4) | 4 Canales (10A 250VAC / 10A 30VDC) |
| Entradas Digitales (IN1-IN6) | 6 Canales NPN (Aislamiento optoacoplado) |
| Entradas Analógicas Corriente | 4 Canales (0-20mA / 4-20mA) |
| Entradas Analógicas Voltaje | 2 Canales (0-5V / 0-10V) |
| Comunicación | Bus RS485 integrado |
| Montaje | Caja para Riel DIN (Incluida) |

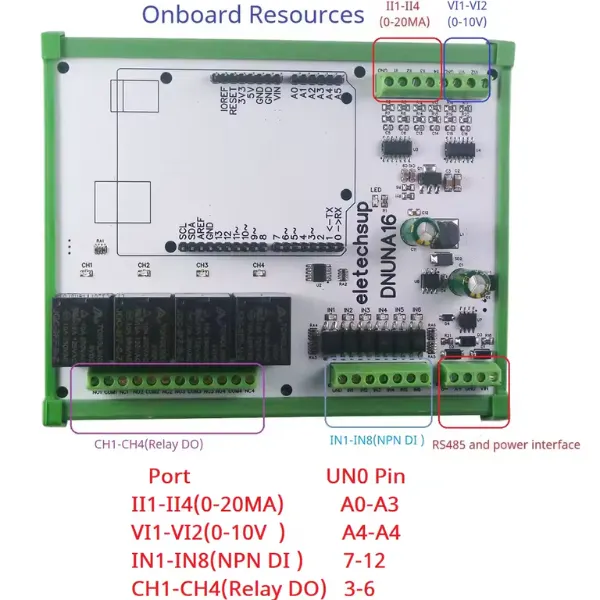

Mapeo de Pines (Arduino UNO)
Utiliza estas asignaciones en tu código de Arduino IDE para controlar los periféricos de la placa.
| Puerto en Placa | Pin Arduino UNO | Función |
|---|---|---|
| II1 – II4 | A0 – A3 | Entrada Analógica de Corriente (4-20mA) |
| VI1 – VI2 | A4 – A5 | Entrada Analógica de Voltaje (0-10V) |
| IN1 – IN6 | D7 – D12 | Entrada Digital NPN |
| CH1 – CH4 | D3 – D6 | Salida a Relé (Activo Alto) |
| RS485 (TX/RX) | D1 / D0 (UART) | Comunicación Serial Diferencial |
Potencial de Proyectos
| Aplicación | Ventaja Maker |
|---|---|
| Invernaderos Inteligentes | Lectura fiable de sensores de humedad/temp industriales (4-20mA) |
| Domótica Cableada | Control de luces y persianas con montaje seguro en cuadro eléctrico |
| Redes RS485 | Crea una red de múltiples Arduinos comunicados a larga distancia |
| Aprendizaje PLC | Practica lógica de control industrial con hardware económico y accesible |
Preguntas Frecuentes
¿Incluye el Arduino UNO R3?

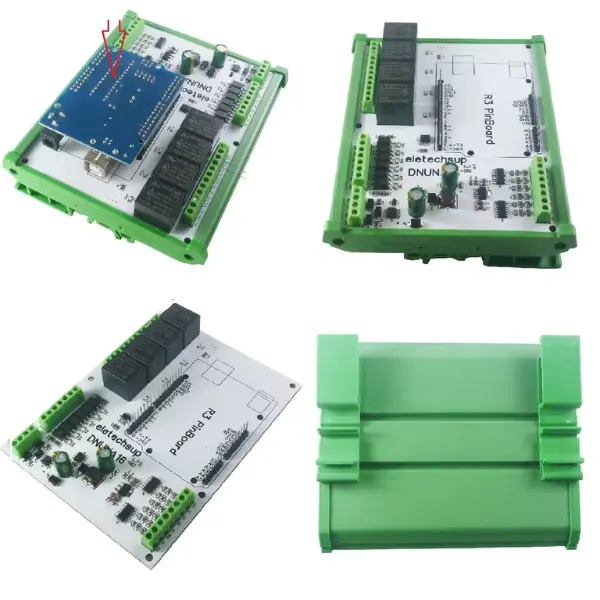

No, este producto es la placa base de expansión (Carrier Board) con su carcasa DIN. Debes insertar tu propio Arduino UNO R3 en los zócalos hembra correspondientes.
¿Cómo conecto sensores industriales de 4-20mA?
La placa ya tiene el circuito de acondicionamiento necesario (resistencias shunt y protección). Simplemente conecta tu sensor a los bornes II1-II4 y lee el valor con analogRead(A0), luego escala el valor en tu código según el rango del sensor.
¿Tiene WiFi integrado?
La placa en sí es para comunicación cableada robusta (RS485). Sin embargo, si utilizas un Arduino UNO WiFi o conectas este módulo vía RS485 a un gateway (como un ESP32), puedes integrarlo perfectamente a Home Assistant o la nube.
¿Para qué sirven las entradas NPN?
Las entradas IN1-IN6 están diseñadas para detectar señales de interruptores, pulsadores o sensores de proximidad inductivos. Al ser NPN, se activan conectando la entrada a GND (Tierra/Negativo).
¿Puedo alimentar el Arduino por el puerto USB mientras está conectado?
Sí, para programarlo puedes usar el USB. Sin embargo, para la operación normal en Riel DIN, se recomienda alimentar todo el conjunto mediante la bornera verde de alimentación externa (12V/24V) para garantizar suficiente corriente a los relés.
