$ 3.990 IVA incluido

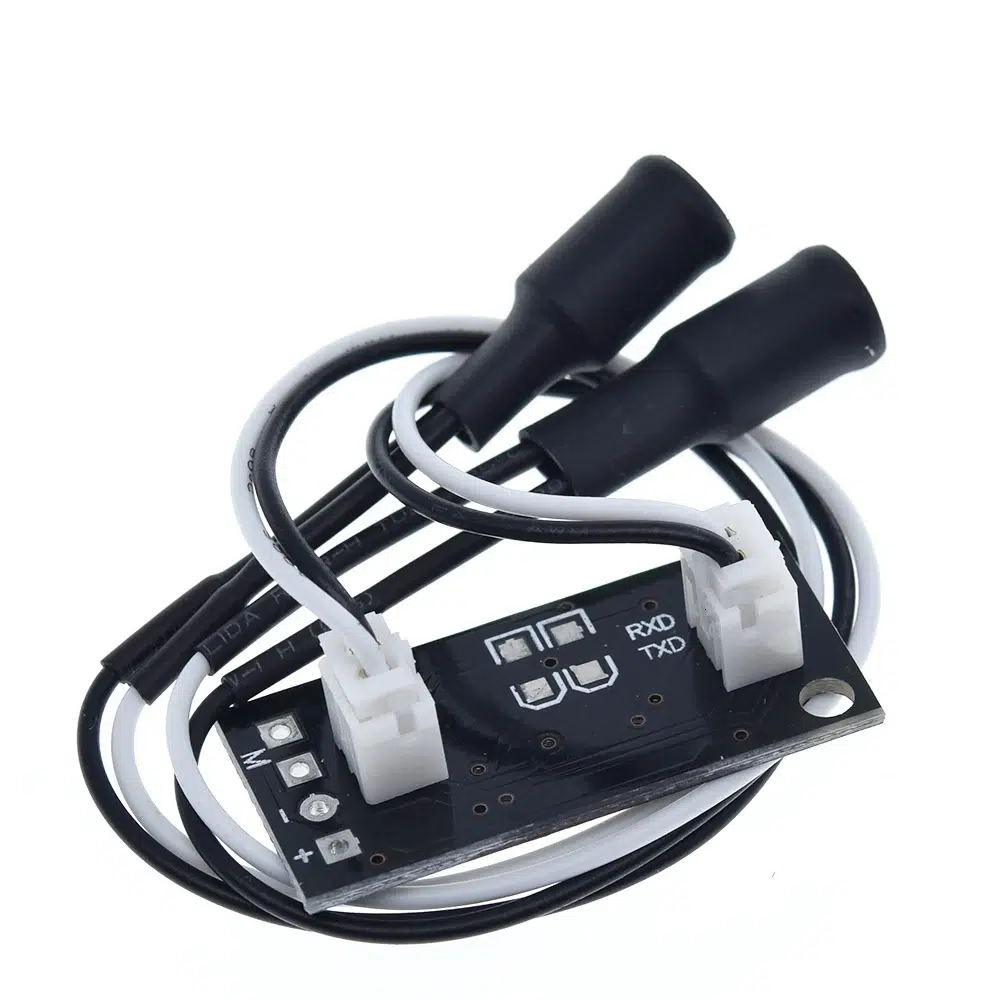

Optimiza la orientación de tus proyectos hacia la luz con esta placa de seguimiento de fuente de luz uniaxial. Operando a 5-5.5V DC y menos de 1.5A, utiliza una resistencia fotosensible para detectar y ajustar automáticamente la posición del motor hacia el centro de la fuente de luz. Ideal para aplicaciones en paneles solares y sistemas de iluminación, ofrece una configuración sencilla y precisión en el seguimiento.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información
¿Qué es?
La Placa de Seguimiento de Fuente de Luz es un circuito que integra dos sensores ópticos (fototransistores o fotorresistencias) para detectar la dirección de una fuente luminosa. Al comparar la intensidad de la luz en diferentes áreas del sensor, permite calcular la dirección de mayor iluminación y generar una señal de control para orientar un dispositivo en esa dirección. Se usa en sistemas solares, robótica, automatización industrial y proyectos de investigación.
Características:
- Diseño modular, fácil integración en sistemas de seguimiento automático.
- Sensores ópticos de alta sensibilidad para mejorar la detección de luz.
- Compatible con microcontroladores, fácil implementación en proyectos electrónicos.
- Señal de salida adaptable, puede utilizarse con actuadores o motores de orientación.
Especificaciones
| Especificación | Detalles |
|---|---|
| Voltaje de Operación | 3.3V – 5V |
| Consumo de Corriente | Menos de 20 mA |
| Sensores de Luz | Fotodiodos o LDR |
| Tipo de Comunicación | Salida analógica o digital |
| Interfaz | I2C, analógica o GPIO según el módulo |
| Dimensiones | Variable según el modelo |
| Temperatura de Funcionamiento | -10°C a 60°C |
Documentación
Información Adicional
Principio de Funcionamiento:
El circuito compara la intensidad luminosa recibida por cada sensor y genera una señal de control. En sistemas activos, esta señal puede utilizarse para accionar motores que orienten un panel solar o una cámara en la dirección de la luz.
Pinout
Dimensiones
Usos y Aplicaciones:
- Paneles solares de seguimiento automático para maximizar la captación de energía.
- Robótica autónoma, detección y orientación de robots hacia fuentes de luz.
- Automatización industrial, alineación de sensores ópticos en sistemas de control.
- Proyectos educativos, aprendizaje de sensores de luz y su integración con microcontroladores.
Preguntas Frecuentes
¿Necesito un Arduino u otro microcontrolador para usar esta placa?
No, no necesitas un microcontrolador. Esta placa es un sistema de control autónomo (standalone). Toda la lógica de seguimiento está implementada en el hardware de la propia placa, utilizando comparadores de voltaje.
Su función es tomar la luz como entrada y entregar directamente la energía al motor para que se mueva. Es una solución «plug-and-play» para crear un seguidor solar simple sin necesidad de escribir una sola línea de código.
¿Cómo funciona el seguimiento? ¿Cómo «sabe» hacia dónde moverse?
El principio de funcionamiento es un elegante circuito analógico. La placa utiliza dos sensores de luz (LDRs o fotorresistencias) separados por una pequeña barrera. El circuito interno compara constantemente la cantidad de luz que llega a cada sensor:
- Si ambos sensores reciben la misma cantidad de luz (la fuente de luz está justo en el centro), el motor no recibe energía y se queda quieto.
- Si un sensor recibe más luz que el otro (la fuente de luz se ha movido hacia un lado), el circuito envía energía al motor con una polaridad específica, haciendo que gire en esa dirección.
- El motor continúa girando hasta que la placa se ha realineado con la fuente de luz y ambos sensores vuelven a recibir la misma iluminación, momento en el que el motor se detiene.
¿Qué tipo de motor puedo conectar? ¿Sirve para un servomotor?
No, este módulo no está diseñado para controlar un servomotor estándar, ya que los servos requieren una señal de control digital específica (PWM). Esta placa está diseñada para controlar un motor de corriente continua (DC) pequeño con caja reductora.
La especificación de «menos de 1.5A» se refiere a la corriente máxima que el driver de motor integrado en la placa puede suministrar. Conectas los dos cables de tu motor DC directamente a los terminales de tornillo marcados como «MOTOR». La placa se encargará de invertir la polaridad del motor para hacerlo girar en la dirección correcta.
¿Qué significa que es «uniaxial»? ¿Puede seguir al sol durante todo el día?
«Uniaxial» significa que la placa controla el movimiento en un solo eje. Por ejemplo, puede seguir al sol de Este a Oeste (movimiento azimutal), O puede seguirlo de arriba a abajo (movimiento de elevación), pero no puede hacer ambas cosas a la vez.
Para un seguimiento solar simple, como en un panel plano, seguir el movimiento de Este a Oeste es suficiente para aumentar significativamente la captación de energía durante el día. Para un seguimiento completo en dos ejes, necesitarías dos de estas placas (una para cada eje) o un sistema de control basado en microcontrolador más complejo.
¿Para qué sirve el potenciómetro azul en la placa?
El potenciómetro (resistencia variable) te permite ajustar la sensibilidad o el «umbral» del circuito de comparación. Girándolo, puedes calibrar el punto muerto del seguidor.
Es útil para:
- Calibrar la Precisión: Puedes ajustarlo para que el motor solo se active cuando el desalineamiento con la fuente de luz sea mayor, evitando que esté «cazando» o vibrando constantemente por pequeñas variaciones de luz.
- Adaptarse a la Luz Ambiental: En condiciones de mucha luz ambiental o en días nublados, ajustar la sensibilidad puede ayudar a que el sistema distinga mejor la fuente de luz principal.
Se recomienda empezar con el potenciómetro en su posición media y ajustarlo finamente una vez que el sistema esté en funcionamiento.
¿Cómo se alimenta correctamente la placa y el motor?
El circuito está diseñado para ser muy simple de alimentar. La placa tiene terminales de tornillo marcados como VCC y GND. Debes conectar aquí una fuente de alimentación de corriente continua (DC) con un voltaje entre 5V y 5.5V.
Una fuente de 5V y 2A es una excelente opción. Esta única fuente de alimentación energizará tanto la lógica de la placa como el motor que conectes a los terminales «MOTOR». No necesitas fuentes de poder separadas, lo que simplifica enormemente el diseño.
