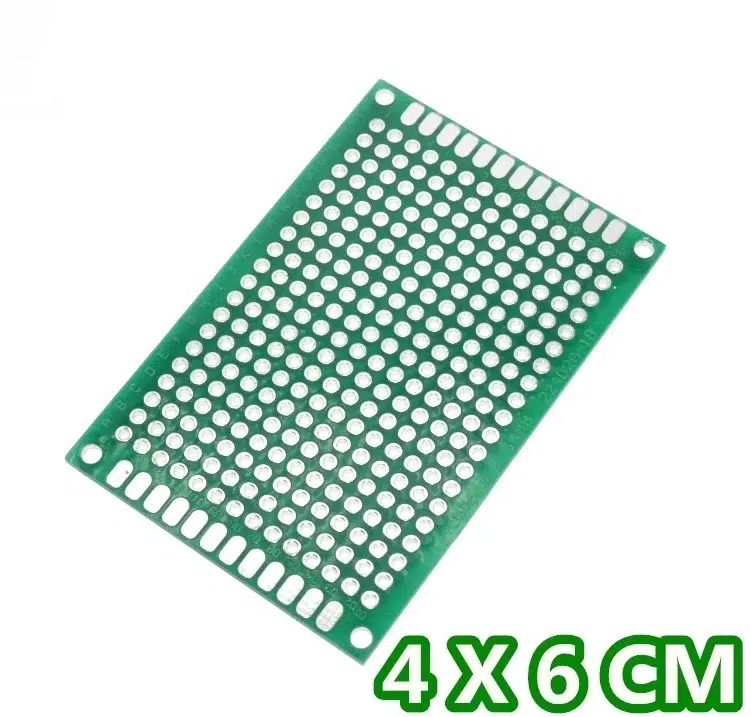

Especificaciones Técnicas
- Placa PCB prototipo de doble cara de alta calidad.
- Cuadrícula: 0,1 “(2,54 mm) (diseño estándar).
- Todos los agujeros están chapados.
- Material: FR-4 (fibra de vidrio cara).
- Ambos lados son idénticos.
- Número de hoyos: 280.
- Espesor: 1,6 mm.
- Diámetro del agujero: 0,9 mm.
- Dimensión: 40×60 mm.
Preguntas Frecuentes
¿Qué es una placa de prototipado PCB de doble cara y por qué es útil?
Una placa de prototipado de doble cara significa que tiene una capa de cobre conductora en ambos lados de la placa aislante (FR-4). Esto te permite crear circuitos más complejos y densos, ya que puedes hacer conexiones en la parte superior e inferior de la placa. Es ideal para pasar de prototipos en protoboard a una solución más permanente y robusta, ya que puedes diseñar y soldar tus propios circuitos impresos personalizados.
¿Qué significa el espaciado de 2.54mm y la cuadrícula de agujeros?
El espaciado de 2.54 mm (0.1 pulgadas) es el estándar de la industria para la mayoría de los componentes electrónicos de «agujero pasante» (through-hole), como resistencias, condensadores, transistores y pines header. La cuadrícula de agujeros está dispuesta en un patrón regular, lo que facilita la inserción y soldadura de los componentes de manera ordenada y predecible.
¿Cómo se crean los circuitos en esta placa de doble cara?
Para crear los circuitos, se utilizan métodos similares a los de las placas de cara simple:
- Diseño: Crea el diseño de tu circuito en un software de diseño de PCB o dibújalo a mano.
- Transferencia de tóner o máscara: Transfiere el diseño a ambas caras de la placa usando el método de tóner transfer, pintura o máscara UV, asegurándote de que las pistas de ambas caras estén alineadas.
- Grabado: Utiliza una solución de grabado (como cloruro férrico) para eliminar el cobre expuesto, dejando solo las pistas deseadas en ambas caras.
- Perforación: Haz los agujeros para los componentes.
- Soldadura: Monta y suelda los componentes en la placa.
¿Qué herramientas necesito para trabajar con esta placa PCB?
Para trabajar con estas placas, necesitarás herramientas básicas de electrónica y mecanizado:
- Para cortar: Sierra para metales, tijeras para PCB, o una sierra de mesa con disco para metales.
- Para perforar: Un taladro de banco o manual con brocas finas (0.8mm a 1mm para componentes THT).
- Para grabar: Una solución de grabado (cloruro férrico) y un recipiente resistente a químicos.
- Para transferir diseños: Impresora láser, papel para transferencia de tóner, y una plancha o laminadora.
- Para soldar: Cautín, soldadura, flux y limpiador de cautín.
¿Qué significa «FR-4» como material de la placa?
FR-4 es un material compuesto de alta calidad para placas de circuito impreso. Está hecho de fibra de vidrio tejida impregnada con resina epoxi. Ofrece excelentes propiedades de aislamiento eléctrico, buena resistencia mecánica y térmica, y es el estándar de la industria para la mayoría de las PCBs. Es más robusto y tiene mejores características eléctricas que la baquelita o el pertinax para aplicaciones de mayor exigencia.
¿Qué ventajas tiene usar una PCB de doble cara en comparación con una de cara simple?
Una placa de doble cara te permite:
- Mayor densidad de componentes: Puedes colocar más componentes y hacer más conexiones en un área más pequeña.
- Rutas de señal más cortas: Mejora la integridad de la señal y reduce la inductancia parásita, lo cual es importante en circuitos de alta frecuencia o alta velocidad.
- Diseño más limpio: Permite organizar mejor las conexiones, separando señales sensibles o de potencia.
- Flexibilidad en el diseño: Ofrece más opciones para enrutar pistas y componentes.
