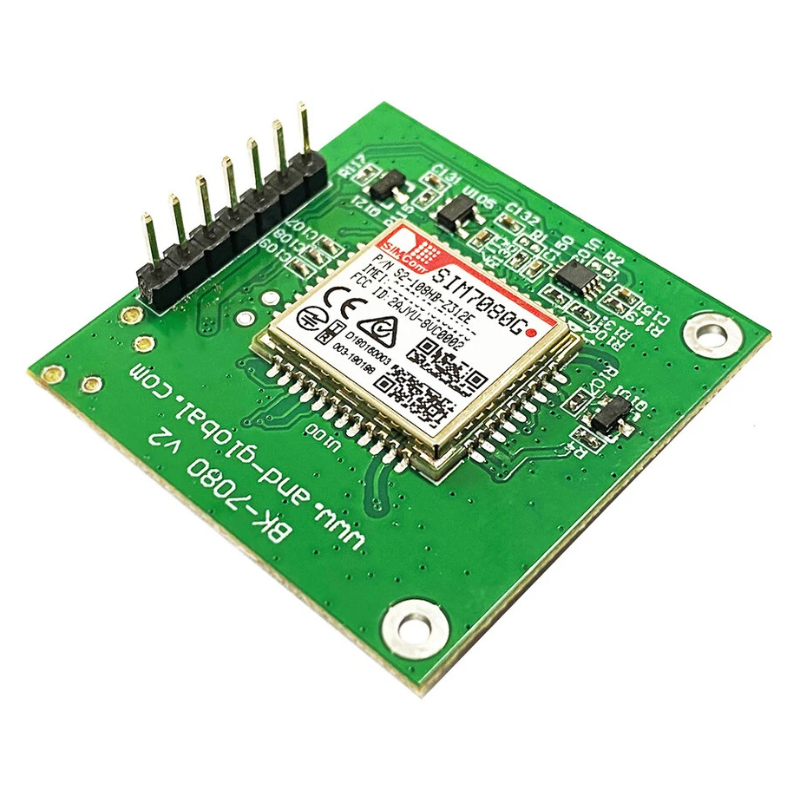

Placa SIM7080G – Módulo IoT Cat-M / NB-IoT con Soporte GNSS
$ 49.700 IVA incluido
La Placa SIM7080G trae el módulo SIMCom SIM7080G para redes celulares LTE Cat M1 y NB IoT, con receptor GNSS para GPS, GLONASS, BeiDou y Galileo. Se controla con comandos AT por UART de 3,3 V o por Micro USB, y usa una Micro SIM. Sirve para rastreo de activos, monitoreo remoto y telemetría de bajo consumo. No tiene 2G ni voz.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
Agotado por ahora. Este producto no está disponible para comprar.
Mira el resto de Comunicación Inalámbrica e IoT.
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
La Placa SIM7080G – Módulo IoT Cat-M / NB-IoT con Soporte GNSS es un módulo de comunicación celular ultracompacto y de bajo consumo, diseñado específicamente para aplicaciones de Internet de las Cosas (IoT). Integra el módulo SIM7080G de SIMCom, que soporta las tecnologías de conectividad de baja potencia LTE Cat-M1 (eMTC) y NB-IoT (Cat NB1), además de ofrecer soporte GNSS (Global Navigation Satellite System) para capacidades de posicionamiento.

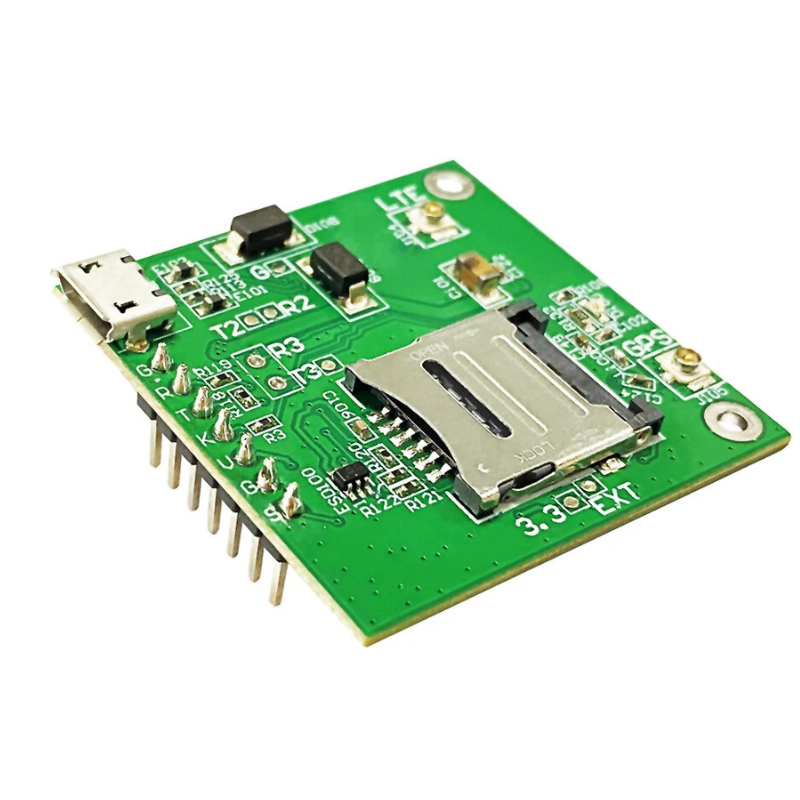

Este módulo es una solución «todo en uno» para dispositivos IoT que requieren conectividad de red de área amplia (WAN) de bajo consumo y la capacidad de rastrear su ubicación. Es ideal para seguimiento de activos, telemetría, monitoreo ambiental remoto, ciudades inteligentes, agricultura de precisión, dispositivos vestibles (wearables) y cualquier aplicación que necesite enviar pequeños volúmenes de datos a la nube con una batería de larga duración. La placa se conecta por UART de 3,3 V a un microcontrolador externo e incluye portaSIM para Micro SIM, conectores u.FL para antenas LTE y GPS, y un puerto Micro USB.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Módulo | Módulo de Comunicación Celular IoT con GNSS |
| Chip Principal | SIMCom SIM7080G |
| Tecnologías de Red | LTE Cat-M1 (eMTC), NB-IoT (Cat NB1) |
| Bandas de Frecuencia | Cat M1 en B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85. NB IoT en B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85. Todas son FDD |
| Soporte GNSS | Integrado (GPS, GLONASS, BeiDou y Galileo) |
| Protocolos Soportados | TCP/UDP, HTTP(S), FTP(S), LWM2M, CoAP, MQTT, etc. |
| Voltaje de Alimentación | Pin V: 2,7 a 4,8 V, con más de 3 V recomendado. Micro USB: 5 V. Usa una de las dos entradas, nunca las dos a la vez (AND Global) |
| Consumo de Corriente | 3,2 µA en PSM, 0,6 mA en sleep y 10 mA en idle (módulo solo, según SIMCom) |
| Interfaz de Comunicación | UART con niveles TTL de 3,3 V en los pines R y T (AND Global) |
| Conector USB | Micro USB para alimentar la placa y mandar comandos AT desde el computador, con el driver USB de SIMCom para SIM7070 y SIM7080 en Windows (AND Global) |
| Ranura SIM | PortaSIM Micro SIM (3FF) de tapa abatible, para SIM de 1,8 V |
| Conectores de Antena | Conectores u.FL para antena LTE principal y antena GNSS |
| Dimensiones | Placa de 37 x 37 mm (AND Global). El módulo SIM7080G mide 17,6 x 15,7 x 2,3 mm (SIMCom) |
| Pines de Expansión | Tira de 7 pines de 2,54 mm: G (tierra), R (RXD), T (TXD), K (PWRKEY, encendido), V (alimentación), G (tierra) y S (SLEEP, lleva el módulo a reposo) |
| Indicador | LED verde de red (D100): da destellos cortos separados por 0,8 s sin red, por 3 s con la red registrada y por 0,3 s mientras transmite datos. Apagado del todo, el módulo está sin energía o en PSM (AND Global) |
Características Clave
| Característica | Detalle |
|---|---|
| Conectividad Celular IoT de Bajo Consumo | Soporte para LTE Cat-M1 y NB-IoT, optimizado para la duración de la batería |
| Posicionamiento GNSS Integrado | Permite rastreo de ubicación y geolocalización de activos |
| Placa breakout | Módulo SIM7080G con portaSIM, conectores u.FL para LTE y GPS, Micro USB y pines para UART |
| Cobertura | Se conecta solo donde el operador tenga Cat M1 o NB IoT activo en alguna de las bandas de la tabla. No tiene 2G de respaldo |
| Facilidad de Integración | Interfaz UART y pines de expansión para conexión a MCUs externos |
| Gestión de Energía Eficiente | Modos de bajo consumo como PSM y eDRX para extender la vida útil de la batería |
| Soporte de Protocolos IoT | Compatibilidad con los protocolos más comunes para comunicación en la nube |
Preguntas Frecuentes
¿Necesito una tarjeta SIM especial para usar Cat M1 o NB IoT?
Sí. El chip tiene que traer Cat M1 o NB IoT habilitado en su plan, porque el módulo no usa ninguna otra red celular. Antes de contratarlo, pregúntale a tu operador si el plan incluye alguna de las dos. Según el manual de hardware de SIMCom, el SIM7080G solo acepta tarjetas SIM de 1,8 V. El portaSIM de la placa es para Micro SIM (3FF): si tu chip es Nano, usa un adaptador.
¿Qué son LTE Cat M1 y NB IoT y qué velocidad tienen?
LTE Cat M1 (eMTC) y NB IoT (Cat NB1) son redes celulares de bajo consumo hechas para mandar pocos datos. Según la hoja de especificaciones de SIMCom, el SIM7080G llega en Cat M1 a 589 kbps de bajada y 1119 kbps de subida, y en NB IoT a 136 kbps de bajada y 150 kbps de subida. Alcanza para lecturas de sensores, posiciones y alertas, no para navegar ni transmitir video. No tiene 2G ni voz. Donde no haya cobertura Cat M1 o NB IoT, no se conecta.
¿Qué sistemas de posicionamiento recibe el GNSS?
El receptor del SIM7080G recibe GPS, GLONASS, BeiDou y Galileo, según el manual de hardware de SIMCom. Galileo viene apagado de fábrica y se activa con el comando AT+CGNSMOD. La posición sale en formato NMEA 0183, y el GNSS consume 16 mA con la parte celular en reposo. Necesita una antena GNSS conectada al u.FL rotulado GPS.
¿Cómo se comunica con un microcontrolador?
Por UART, con comandos AT. AND Global, el fabricante de la placa, indica que los pines R y T trabajan con niveles TTL de 3,3 V: un microcontrolador de 3,3 V como el ESP32 se conecta directo, y un Arduino de 5 V necesita un convertidor de nivel entre medio. También indica velocidades de 300 a 3.686.400 baudios, con autobaudio en 9600, 19200, 38400, 57600 y 115200. El módulo trae su propia pila TCP, UDP, HTTP, HTTPS, MQTT, CoAP y LWM2M, así que el microcontrolador solo le manda los comandos y los datos.
¿Cómo se alimenta y cómo se enciende?
La placa tiene dos entradas, según el manual de AND Global: el pin V, de 2,7 a 4,8 V con más de 3 V recomendado, y el Micro USB, a 5 V. Usa una sola: el fabricante advierte que no se alimente por USB y por el pin V al mismo tiempo. Una celda 18650, que entrega de 3,7 a 4,2 V, cae dentro del rango del pin V. La fuente tiene que entregar al menos 0,5 A: según SIMCom, en Cat M1 y NB IoT el módulo hace picos de corriente de hasta 0,5 A.
El módulo no parte solo al recibir energía. Lleva el pin K a tierra entre 1 y 2 segundos y suéltalo: el LED verde empieza a destellar. No dejes K a tierra fijo: si queda así más de 12 segundos, el módulo se reinicia. Por el Micro USB, en Windows y con el driver USB de SIMCom para SIM7070 y SIM7080, el computador muestra el puerto AT del módulo.
¿Cuánto consume en modo de bajo consumo?
El módulo SIM7080G consume 3,2 µA en PSM, 0,6 mA en sleep y 10 mA en idle, según la página del módulo en SIMCom. Son cifras del módulo solo, sin el resto de la placa. En PSM queda dormido entre una transmisión y otra, así que se presta para nodos a batería que mandan datos cada cierto tiempo. El manual de hardware de SIMCom recomienda que el voltaje del módulo no baje de 2,7 V, ni siquiera durante una ráfaga de transmisión, porque puede apagarse.
¿Es la misma placa que la T SIM7080G de LilyGO?

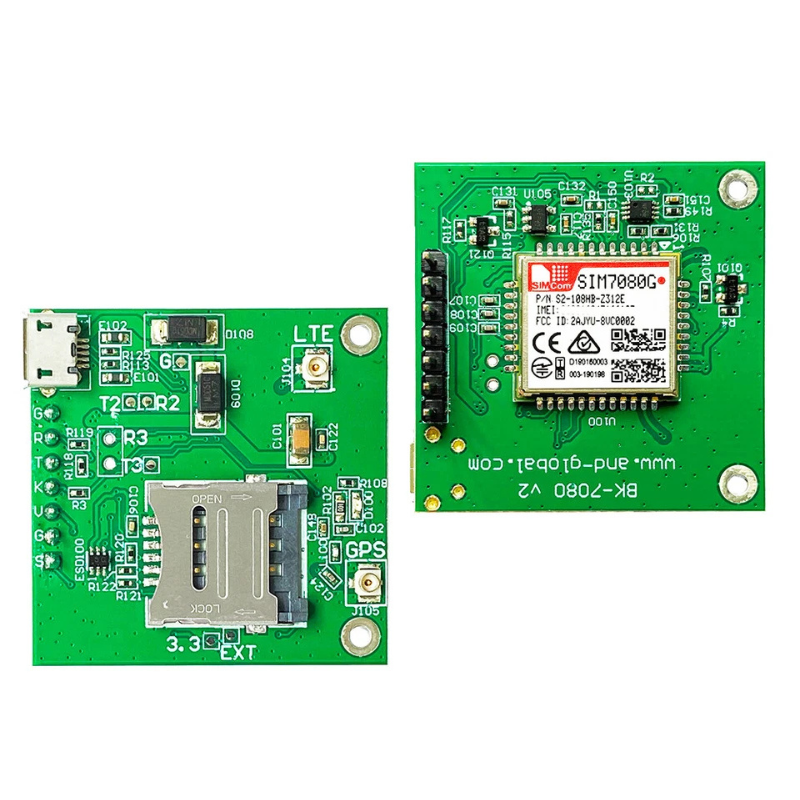

No. Esta es la placa BK 7080 v2 de AND Global, como dice su serigrafía, y trae solo el módulo SIM7080G con sus conectores. Se controla desde un microcontrolador externo. La T SIM7080G de LilyGO es otra placa, que integra además un ESP32 S3.
