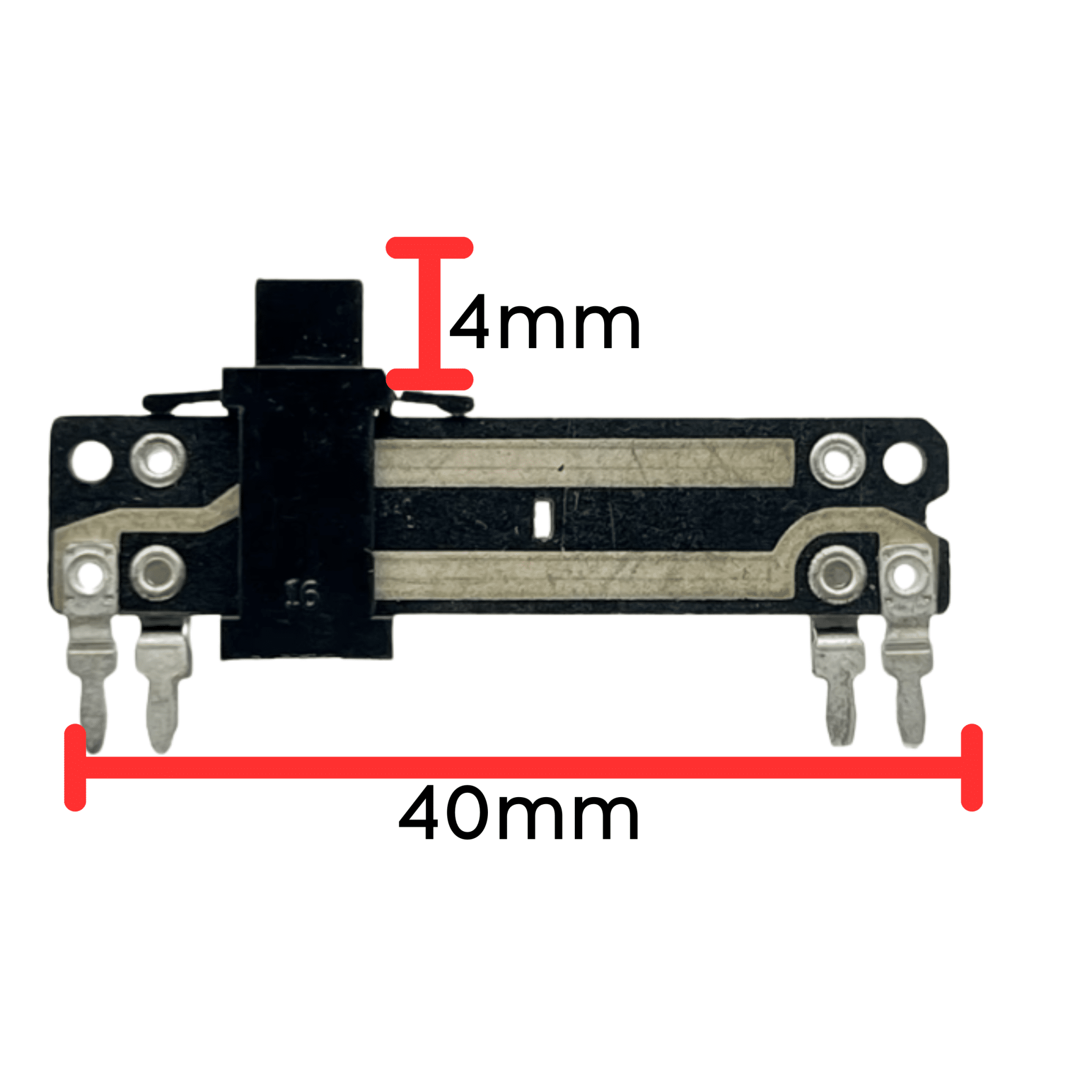

Potenciómetro lineal deslizable 50k

Que este potenciómetro sea «lineal» (o de «taper lineal») significa que la resistencia entre el cursor (pin 2) y uno de los extremos (pin 1 o pin 3) cambia en proporción directa a la posición del cursor a lo largo de su recorrido. Por ejemplo, si el cursor está a la mitad del recorrido, la resistencia entre el cursor y cada extremo será aproximadamente la mitad del valor total (25kΩ en este caso). Esto lo hace ideal para el control de parámetros que responden bien a cambios lineales, como el ajuste de intensidad de luz en LEDs (con el driver adecuado), el control de velocidad de motores DC (a través de un circuito de control), o como entrada de referencia de voltaje para comparadores o convertidores Analógico-Digital (ADC).
Un potenciómetro logarítmico (o de audio), en cambio, tiene una variación de resistencia no lineal, diseñada para ajustarse a la percepción humana del sonido, siendo comúnmente usado para controles de volumen de audio.

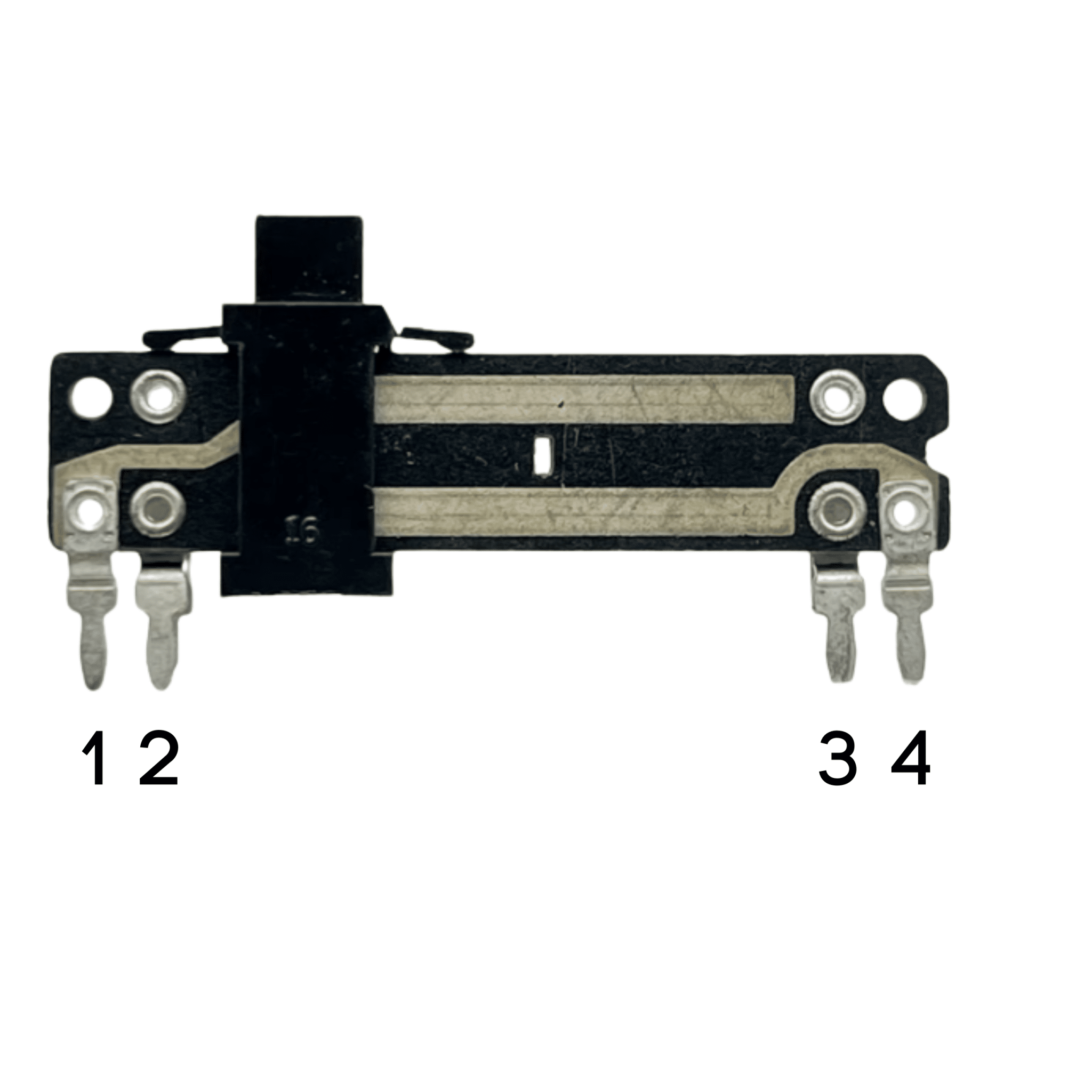

La conexión sugerida en la descripción del producto es la estándar para usar el potenciómetro como un divisor de voltaje y leer su posición con una entrada analógica de Arduino:

• Pin 1 (Extremo resistivo): Conectar a GND (Tierra) del Arduino.
• Pin 3 (Otro extremo resistivo): Conectar a 5V (o 3.3V si tu Arduino opera a ese voltaje) del Arduino.
• Pin 2 (Wiper/Salida variable): Conectar a una entrada analógica del Arduino (ej. A0).
• Pin 4: No se conecta (NC).

Consideraciones de Software (Arduino IDE – C/C++):
Dentro de tu sketch de Arduino, usarías la función analogRead(A0) (o el pin analógico que hayas elegido). Esta función devolverá un valor entero entre 0 (cuando el cursor está más cerca del pin conectado a GND) y 1023 (cuando el cursor está más cerca del pin conectado a 5V), asumiendo un ADC de 10 bits como el de la mayoría de los Arduinos.

// Ejemplo básico de lectura
int sensorPin = A0; // Pin analógico conectado al wiper (pin 2)
int sensorValue;

void setup() {
  Serial.begin(9600);
}

void loop() {
  sensorValue = analogRead(sensorPin);
  Serial.println(sensorValue);
  delay(100); // Pequeña pausa
}


Puedes luego mapear este valor (0-1023) al rango que necesites en tu proyecto (ej. 0-255 para PWM, o para controlar otra variable).

Un potenciómetro deslizable (o «slider») de 50k ofrece ventajas en situaciones donde una interfaz de control lineal y visual es preferible:

• Interfaces de Usuario (UI): En paneles de control, mezcladores de audio/video DIY, o sintetizadores, donde la posición física del cursor da una indicación visual clara del ajuste. Permite un control «suave y eficiente».
• Control de Parámetros Gráficos: En proyectos que interactúan con interfaces gráficas en una pantalla, el movimiento lineal del slider puede corresponderse de forma más intuitiva con barras de desplazamiento o ajustes visuales.
• Aplicaciones Educativas: Para demostrar conceptos de resistencia variable y divisores de voltaje de una manera visualmente directa.
• Ajustes de Precisión en un Rango Definido: Para algunos usuarios, realizar ajustes finos en un recorrido lineal puede ser más fácil que con un potenciómetro rotatorio, especialmente si el rango de movimiento es importante.
• Control de Iluminación o Efectos: Como faders para controlar la intensidad de luces en sistemas DMX caseros o efectos visuales.

La elección entre un potenciómetro deslizable y uno rotatorio a menudo depende de la ergonomía deseada para la interfaz de usuario y el tipo de control que se implementará.

El «Pin 4: No conectado eléctricamente (NC)» significa que este pin no tiene ninguna conexión interna con el elemento resistivo ni con el cursor (wiper) del potenciómetro. Suele estar presente por razones de diseño mecánico del encapsulado del potenciómetro, para proporcionar estabilidad estructural o para mantener una huella estándar. Es importante tenerlo en cuenta al diseñar tu PCB o al realizar el cableado para:

• Evitar Conexiones Erróneas: Saber que es NC previene que intentes conectarlo esperando alguna funcionalidad eléctrica, lo que podría llevar a errores en el circuito.
• Diseño de PCB: En el diseño de la placa de circuito impreso, puedes dejar este pin sin conectar o conectarlo a un pad no utilizado que no tenga ninguna señal, para evitar posibles cortocircuitos si el pin accidentalmente tocara alguna otra traza.

No requiere ninguna conexión para el funcionamiento eléctrico del potenciómetro.

Para asegurar la durabilidad y el correcto funcionamiento de un potenciómetro deslizable:

• Evita el Polvo y la Suciedad: El riel por donde se desliza el cursor puede ser susceptible a la acumulación de polvo o partículas, lo que podría causar ruido eléctrico o un funcionamiento errático. Si es posible, protégelo en entornos sucios.
• No Apliques Fuerza Excesiva: El actuador deslizable está diseñado para un movimiento suave. No lo fuerces más allá de sus topes mecánicos ni apliques presión lateral excesiva que pueda dañar el mecanismo.
• Soldadura Cuidadosa: Al soldar los pines, evita el sobrecalentamiento excesivo y prolongado, ya que el calor podría dañar el cuerpo plástico o el elemento resistivo interno. Usa la temperatura adecuada en tu cautín y suelda rápidamente.
• Montaje Mecánico Seguro: Si lo montas en un panel, asegúrate de que esté bien sujeto para que no se mueva durante su operación, lo que podría dañar las conexiones soldadas o el propio potenciómetro.
• Limpieza: Si necesita limpieza, utiliza limpiadores de contactos específicos para potenciómetros y evita solventes agresivos que puedan dañar el plástico o el material resistivo.

Cuando los pines extremos (pin 1 y pin 3) del potenciómetro lineal están conectados a un voltaje de referencia (VCC) y a tierra (GND), el pin 2 (wiper o cursor) actuará como la salida de un divisor de voltaje. El rango de voltaje que obtendrás en el pin 2 será:

• Desde aproximadamente GND (0V) cuando el cursor esté en el extremo conectado a GND.
• Hasta aproximadamente VCC (ej. 5V) cuando el cursor esté en el extremo conectado a VCC.

La variación de voltaje será lineal con respecto a la posición del cursor. Por ejemplo, si VCC es 5V:

• Cursor al inicio (cerca del pin a GND): Voltaje cercano a 0V.
• Cursor a la mitad del recorrido: Voltaje cercano a 2.5V.
• Cursor al final (cerca del pin a VCC): Voltaje cercano a 5V.

Este comportamiento es fundamental para su uso con entradas analógicas de microcontroladores.

Sí, existen limitaciones importantes que deben respetarse para evitar dañar el potenciómetro:

• Corriente del Cursor (Wiper Current): La corriente que pasa a través del cursor (pin 2) hacia la carga conectada debe ser muy baja. Los potenciómetros están diseñados para actuar como divisores de voltaje para señales, no para suministrar potencia directamente a cargas significativas. Una corriente excesiva por el cursor puede dañar la pista resistiva o el contacto del cursor. Típicamente, esta corriente debe mantenerse en el orden de unos pocos miliamperios (mA) como máximo. Si necesitas controlar una carga mayor, el wiper debe ir a una entrada de alta impedancia (como un pin de ADC de un microcontrolador, o la entrada de un amplificador operacional).
• Potencia Nominal (Power Rating): Todo potenciómetro tiene una potencia máxima que puede disipar de forma segura, usualmente especificada en vatios (W). Para potenciómetros de señal como este (de montaje en PCB o para panel), esta potencia suele ser baja (ej. 0.1W a 0.25W, pero debes verificar el datasheet específico si está disponible). La potencia disipada es P = V²/R o P = I²R, donde V es el voltaje total a través del potenciómetro (entre pin 1 y 3) e I es la corriente total que fluye por el elemento resistivo. No se debe exceder esta potencia nominal para evitar el sobrecalentamiento y daño.

En la mayoría de las aplicaciones de control de señales con microcontroladores, la corriente del wiper es despreciable y la potencia disipada está dentro de los límites seguros si se usa como divisor de voltaje con los pines 1 y 3 conectados a VCC/GND de bajo voltaje.
