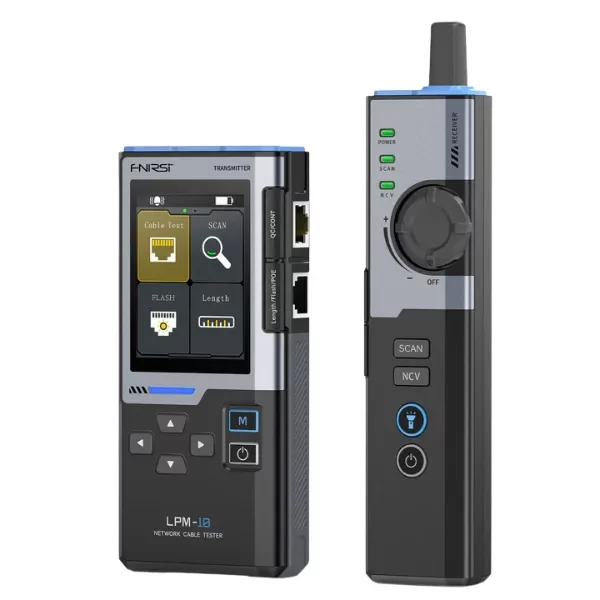

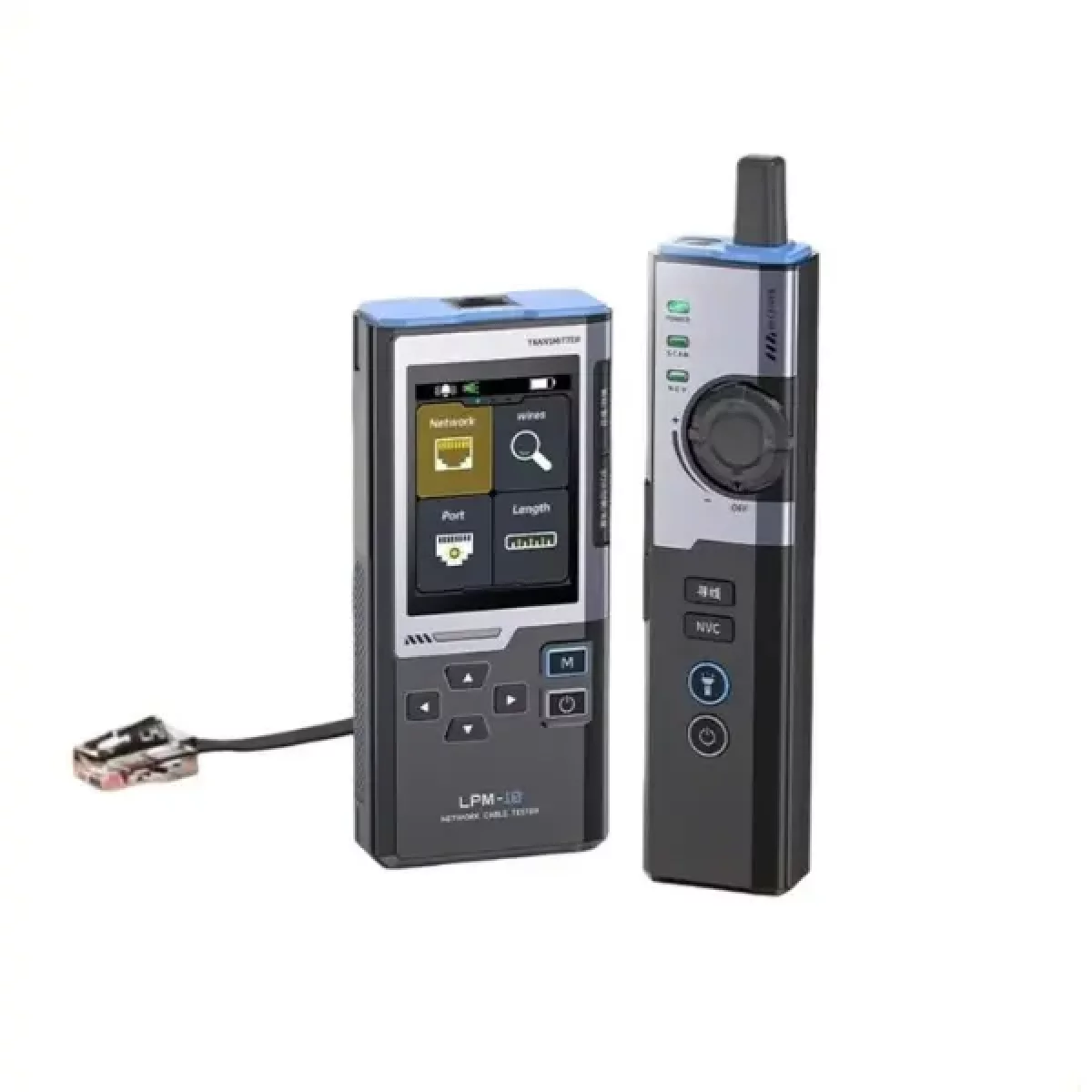

Rastreador Cables Red FNIRSI LPM-10A

¿Qué es el FNIRSI LPM10A?

El FNIRSI LPM10A es un rastreador multifuncional de cables de red diseñado para instaladores, técnicos de redes y profesionales de telecomunicaciones que necesitan localizar, identificar y diagnosticar cables de manera rápida y precisa en campo. Equipado con una pantalla a color TFT de 2.4 pulgadas, este dispositivo concentra en un solo cuerpo compacto todas las funciones esenciales para el trabajo de cableado estructurado: rastreo de cable con modo antiinterferencias, medición de longitud, prueba de engaste RJ45, mapa de cables, detección de alimentación PoE, parpadeo de puertos, detección de voltaje sin contacto (NCV) y prueba de velocidad de red. Su batería de litio de 1500 mAh recargable por puerto Tipo C garantiza hasta 10 horas de uso continuo, eliminando la dependencia de baterías desechables en faenas largas. El diseño ergonómico y la construcción robusta lo hacen ideal tanto para instalaciones nuevas como para mantenimiento y resolución de fallas en infraestructuras de red existentes.

El hardware del LPM10A integra un módulo de generación y recepción de señal de rastreo que opera en modos normal y antiinterferencias, permitiendo distinguir el cable objetivo incluso en bandejas con decenas de cables adyacentes. La retroiluminación de la pantalla es ajustable, lo que facilita la lectura tanto en entornos oscuros como bajo luz solar directa. Incorpora además una linterna LED integrada para trabajo en espacios confinados o en rack sin iluminación. La carga vía USB Tipo C a 5V/1A permite recargar el dispositivo con cualquier cargador de teléfono moderno o banco de energía portátil, lo que lo convierte en una herramienta sin fricciones para el técnico en terreno.

Características Técnicas

El rastreo de cable del LPM10A funciona inyectando una señal de tono en el par objetivo y detectándola con la sonda receptora. El modo antiinterferencias utiliza un algoritmo de filtrado de señal que reduce la sensibilidad a campos electromagnéticos externos, habitual en instalaciones industriales o en edificios con alta densidad de cableado eléctrico. La medición de longitud emplea el principio de reflectometría en el dominio del tiempo (TDR simplificado), con una precisión declarada de ±3.2 m en cables de más de 100 m, suficiente para estimar tramos en instalaciones típicas de edificios y data centers. La prueba de engaste verifica la continuidad pin a pin en conectores RJ45, detectando errores de crimpado, pares cruzados, cortocircuitos y circuitos abiertos. La detección PoE identifica el modo de alimentación (802.3af, 802.3at, pasivo), el nivel de voltaje y el estándar de protocolo del dispositivo fuente, información crítica para validar instalaciones IP o de cámaras de seguridad. El parpadeo de puerto genera tráfico para activar el LED de enlace del switch, facilitando identificar a cuál puerto físico está conectado el cable bajo prueba.

Especificaciones Eléctricas y de Operación

Funciones y Compatibilidad de Cables

Dimensiones, Pantalla y Contenido del Paquete

Aplicaciones

• Instalación y certificación de redes LAN en edificios corporativos, hospitales y centros educativos.
• Mantenimiento y resolución de fallas en infraestructuras de cableado estructurado Cat5e, Cat6 y Cat6A.
• Identificación y etiquetado de cables en bandejas de rack con alta densidad de cableado.
• Verificación de instalaciones PoE para cámaras IP, teléfonos VoIP y puntos de acceso WiFi.
• Comprobación de la integridad de engaste de conectores RJ45 antes de la puesta en marcha.
• Detección de cables de red activos con tensión para evitar riesgos eléctricos durante intervenciones.
• Prueba de longitud de tendidos de cable en instalaciones nuevas para validar planos de obra.
• Trabajo de soporte técnico en terreno donde el técnico necesita identificar puertos de switch sin acceso al panel de administración.

Preguntas Frecuentes

¿El LPM10A puede medir la longitud de cualquier cable UTP o solo de algunos tipos?

La función de medición de longitud funciona con cables UTP de par trenzado estándar (Cat5e, Cat6, Cat6A) conectados por RJ45. La técnica utilizada es similar a la reflectometría en el dominio del tiempo: el equipo envía un pulso y mide el retardo del eco producido por el extremo abierto o por una discontinuidad. La precisión declarada es de ±3.2 m en cables de más de 100 m, lo que cubre el largo máximo de un segmento horizontal según IEEE 802.3 (90 m de cable fijo más latiguillos). Para cables muy cortos (menos de 10 m) el margen de error relativo puede ser mayor, por lo que no se recomienda para mediciones de precisión en tramos cortos.

¿Qué estándares PoE detecta y cómo distingue entre 802.3af y 802.3at?

El LPM10A detecta el modo de alimentación PoE, el nivel de voltaje y el estándar de protocolo del puerto fuente, permitiendo identificar si se trata de PoE (802.3af, hasta 15.4W), PoE+ (802.3at, hasta 30W) o PoE pasivo (sin negociación). Esta información es visible directamente en la pantalla TFT del equipo. Es importante destacar que el LPM10A actúa como dispositivo de prueba pasivo: no consume la energía PoE para funcionar, sino que la detecta y mide sin afectar el funcionamiento del puerto ni del switch.

¿Se puede usar el modo antiinterferencias en instalaciones industriales con variadores de frecuencia o motores cerca?

Sí. El modo antiinterferencias del LPM10A fue diseñado precisamente para entornos con alta densidad de ruido electromagnético, como plantas industriales con variadores de frecuencia, motores trifásicos o iluminación fluorescente con balasto magnético. En este modo el equipo aplica un filtrado de señal más selectivo que reduce la sensibilidad a campos externos y mejora la relación señal a ruido del tono de rastreo inyectado. Para mejores resultados en entornos muy ruidosos se recomienda ajustar la sensibilidad del receptor al nivel mínimo que permita rastrear el cable, avanzando lentamente a lo largo del trayecto.

¿El cable RJ45 incluido sirve para conectar el host al switch durante la prueba de parpadeo de puerto?

Sí. El cable RJ45 incluido en el paquete se usa para conectar el puerto RJ45 del LPM10A directamente al puerto del switch que se desea identificar. Al activar la función de parpadeo de puerto, el equipo genera tráfico de enlace que hace parpadear el LED de actividad del puerto físico en el switch, permitiendo al técnico identificar visualmente a cuál puerto corresponde el cable sin necesidad de acceder al software de administración del switch. La pinza de cocodrilo y el cable de auriculares se usan para las funciones de rastreo de cable de teléfono y continuidad en cables sin conector.
