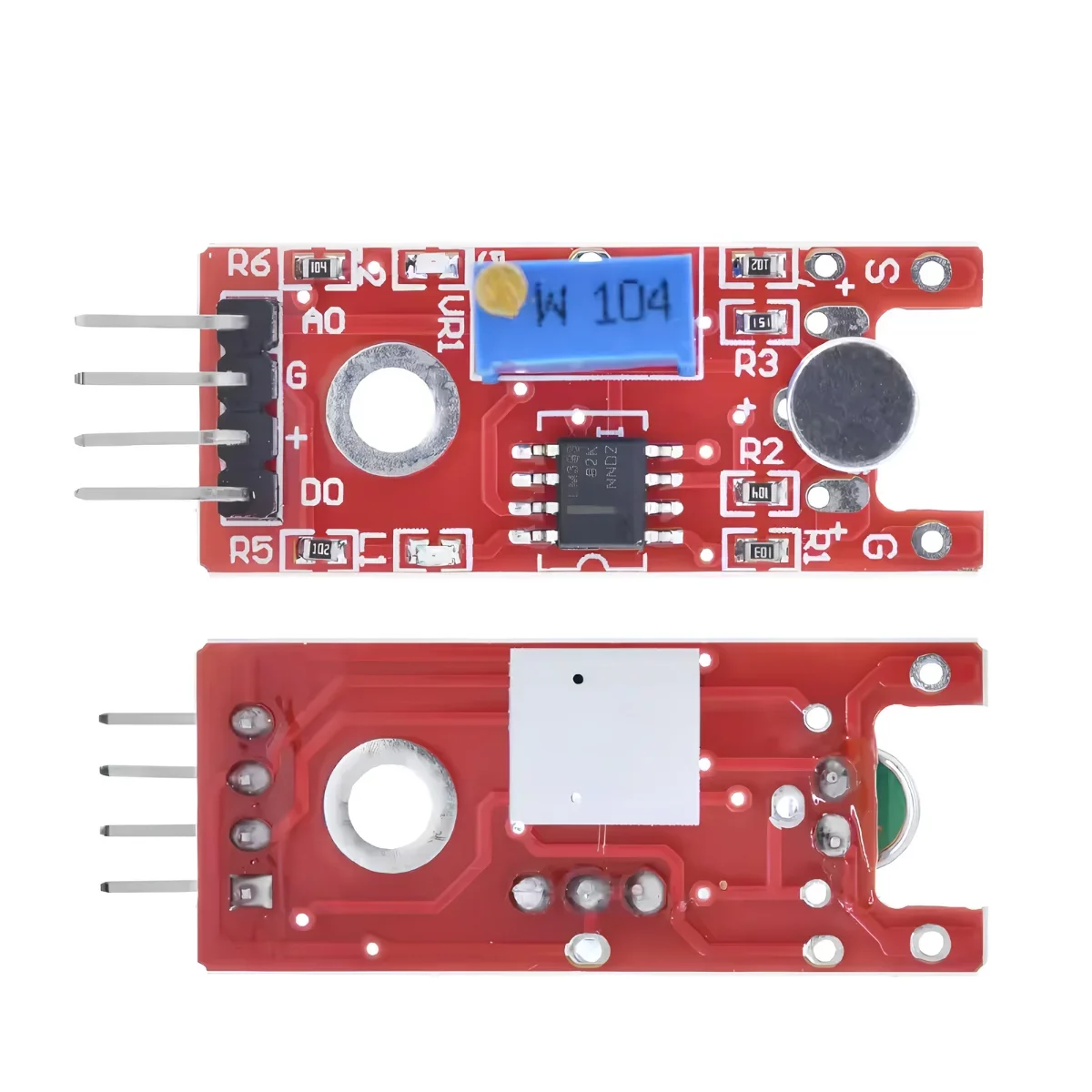

Sensor de Sonido KY-038 LM393
$ 2.290 IVA incluido
El sensor de sonido KY-038 es un módulo detector de ruido con micrófono electret y comparador LM393. Dispone de salida analógica A0 y salida digital D0 con umbral ajustable por potenciómetro, compatible con Arduino, ESP32 y Raspberry Pi.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar
¿Qué es el sensor de sonido KY-038?
El sensor de sonido KY-038 es un módulo detector de ruido que combina un micrófono electret con un comparador LM393. Proporciona dos señales de forma simultánea: una salida analógica A0 con la forma de onda captada por el micrófono, y una salida digital D0 que conmuta cuando el nivel de sonido supera un umbral definido por el usuario.
El umbral se ajusta con el potenciómetro montado en la placa. Su cápsula compacta le da una sensibilidad moderada, por lo que responde a sonidos cercanos y de intensidad alta, como un golpe, un aplauso a corta distancia o el cierre de una puerta, y se mantiene estable frente al ruido de fondo del ambiente.
Características Técnicas
| Parámetro | Valor |
|---|---|
| Voltaje de operación | 3,3 V a 5 V DC |
| Consumo | Menor a 10 mA |
| Comparador | LM393 en encapsulado SOIC de 8 pines |
| Transductor | Micrófono electret de condensador |
| Respuesta en frecuencia | 50 Hz a 20 kHz |
| Ajuste de umbral | Potenciómetro de un giro |
| Indicadores | LED de alimentación y LED de salida digital |

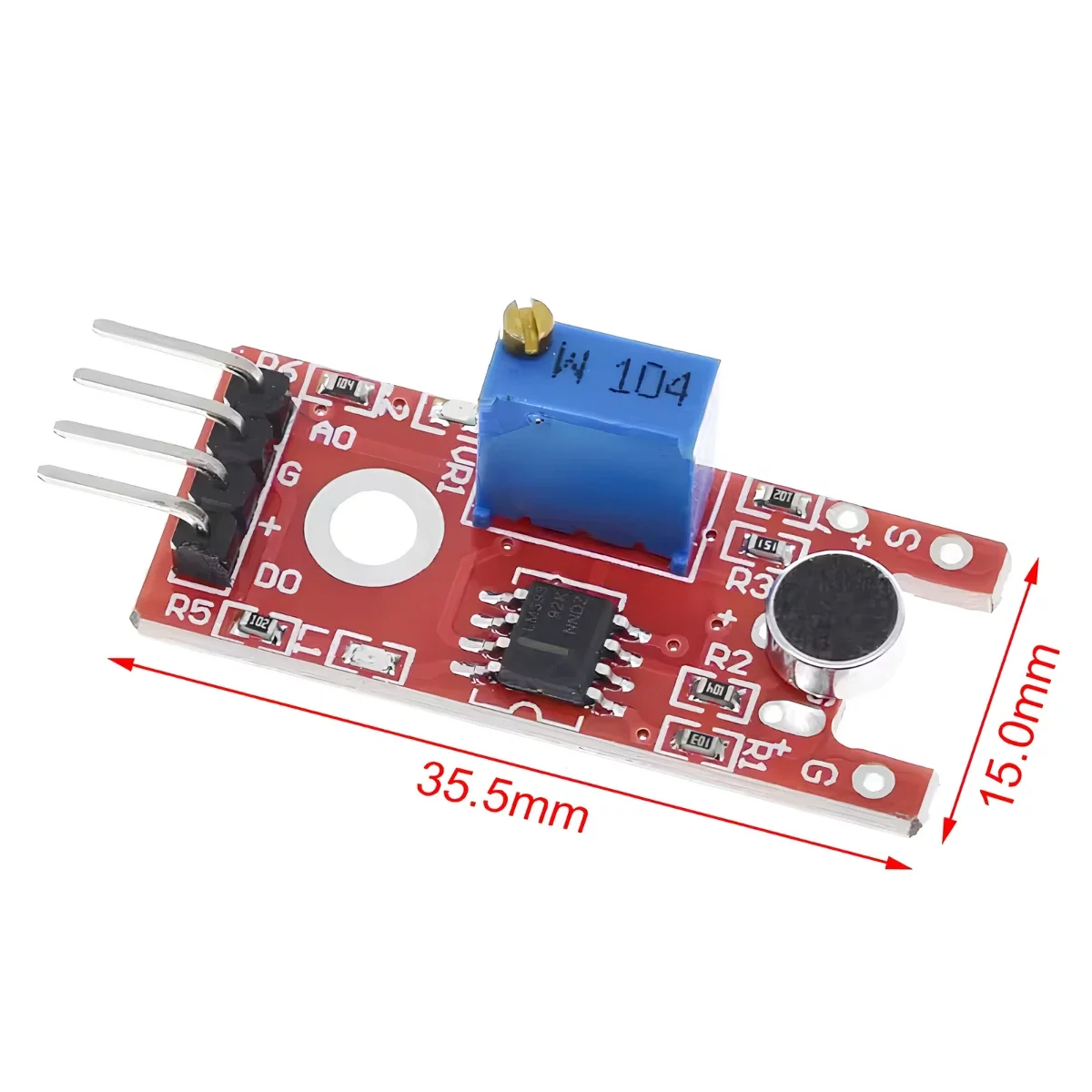

| Dimensiones de placa | 35,5 mm x 15,0 mm |
| Pin | Función |
|---|---|
| A0 | Salida analógica con la señal del micrófono sobre un offset DC |
| G | Tierra |
| + | Alimentación de 3,3 V a 5 V |
| D0 | Salida digital que conmuta al superar el umbral |
| Aspecto | KY-038 | KY-037 |
|---|---|---|
| Cápsula del micrófono | De menor diámetro | De mayor diámetro |
| Sensibilidad | Moderada, sonido cercano e intenso | Alta, capta el ambiente a distancia |
| Estabilidad en ambiente ruidoso | Pocos disparos falsos | Requiere ajuste fino del umbral |
| Uso típico | Golpe o impacto puntual | Activación por sonido a distancia |
| Formato de placa | Compacto | Alargado |
Aplicaciones
- Activación de luces o relés mediante un aplauso o un golpe cercano.
- Detección de impactos en cajas, puertas y gabinetes.
- Proyectos de domótica que responden a eventos sonoros puntuales.
- Robótica interactiva con disparo por sonido.
- Contadores de eventos acústicos con Arduino o ESP32.
- Prototipos educativos de sensórica y acondicionamiento de señal.
Preguntas Frecuentes
¿En qué se diferencia el KY-038 del KY-037?
La diferencia está en el micrófono. El KY-038 monta una cápsula de menor diámetro que la del KY-037, por lo que el KY-037 capta sonidos más suaves y a mayor distancia. El KY-038, al ser menos sensible, resulta más estable en ambientes con ruido de fondo y es preferible cuando solo interesa detectar un evento fuerte y cercano. El circuito, el pinout y el código son equivalentes en ambos.
¿Sirve para medir decibeles?
No proporciona una lectura calibrada en decibeles. La salida A0 es la forma de onda cruda del micrófono montada sobre un offset DC, no un valor RMS ni un nivel de presión sonora. Para obtener una medida relativa hay que muestrear rápido y calcular el valor pico a pico por ventana de tiempo. Si se necesita nivel de audio calibrado, corresponde un módulo con preamplificador dedicado.
¿Qué ajusta exactamente el potenciómetro?
Ajusta solo el umbral de comparación de la salida digital D0. No modifica la ganancia de la salida analógica A0, que permanece fija. Es la confusión más común al usar este módulo: si la señal en A0 se ve débil, girar el potenciómetro no la amplifica.
¿Funciona con ESP32 a 3,3 V?
Sí. El módulo opera de 3,3 V a 5 V y la salida digital respeta el nivel de alimentación, por lo que se conecta directo a un ESP32 sin conversor de nivel. Alimentado a 3,3 V la sensibilidad baja un poco respecto de 5 V, lo que se compensa reajustando el potenciómetro.
Complementa tu proyecto
| N° de parte (MPN) | KY-038 |
|---|
