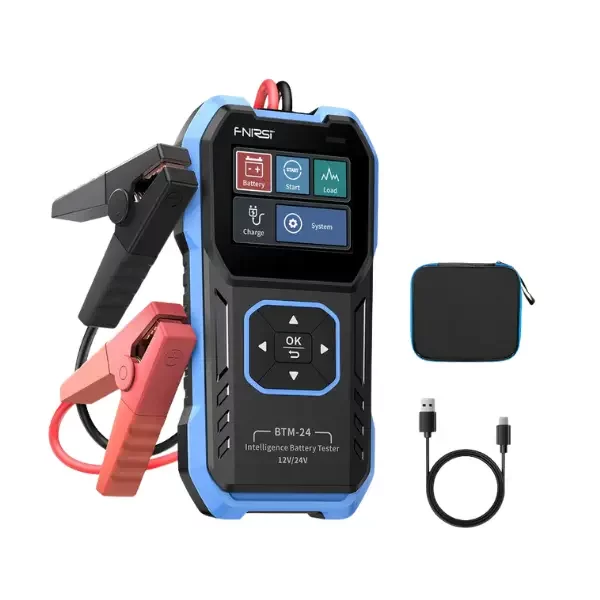

Tester Baterías Auto FNIRSI BTM24 2000A

¿Qué es el FNIRSI BTM24?

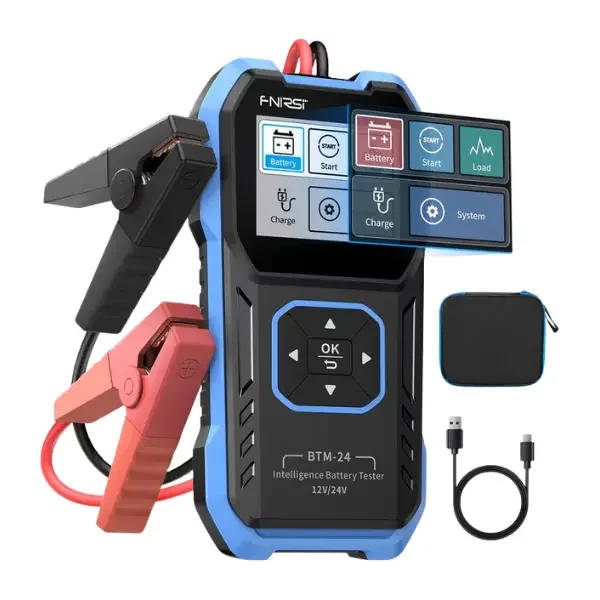

El FNIRSI BTM24 es un analizador profesional de baterías automotrices diseñado para diagnosticar en segundos el estado real de cualquier batería de 12V o 24V. A diferencia de un voltímetro convencional, este equipo mide simultáneamente el voltaje, la resistencia interna, el CCA (Cold Cranking Amps), el Estado de Carga (SoC) y el Estado de Salud (SoH), entregando un diagnóstico completo sin necesidad de desconectar la batería del vehículo. Es compatible con los seis principales estándares internacionales de baterías: CCA, IEC, EN, DIN, JIS y GB, lo que lo hace apto para baterías europeas, japonesas, norteamericanas y chinas. Su pantalla TFT a color de 2,4 pulgadas con modos día y noche permite leer los resultados en cualquier condición de iluminación, ya sea dentro de un taller oscuro o bajo el sol directo. El equipo incluye protección integrada contra polaridad inversa y sobretensión, protegiendo tanto al operador como a la electrónica del vehículo durante la prueba.

En cuanto a su arquitectura de hardware, el BTM24 emplea pinzas aisladas de alta resistencia con contactos de baja impedancia para minimizar la caída de tensión en la medición. El circuito interno aplica un método de medición de resistencia interna no destructivo, inyectando una señal de corriente alterna de baja amplitud y analizando la respuesta para calcular la impedancia real de la celda sin estresar la batería. El sistema de adquisición de señal captura la caída de voltaje transiente durante la prueba de arranque, permitiendo visualizar la forma de onda de voltaje en tiempo real durante el craneado del motor. La carcasa compacta de 80,52 × 155,76 × 28,15 mm integra todos los circuitos de medición, el display y la interfaz de usuario en un solo cuerpo portátil de aproximadamente 479 g.

Características Técnicas

El BTM24 opera en dos modos principales: prueba en vehículo (sobre el coche) y prueba fuera del vehículo (banco). En el modo en vehículo, el tester evalúa la batería con toda la instalación eléctrica conectada, analizando también el sistema de carga del alternador midiendo voltajes mínimos, máximos y fluctuantes bajo carga real. El análisis dinámico de carga detecta sobretensiones del regulador (voltaje máximo mayor a 15,0V en sistemas 12V), bajo voltaje del alternador y condiciones normales de carga, orientando al técnico hacia el componente defectuoso con precisión. La función de prueba de arranque con un toque captura la caída transitoria de voltaje en tiempo real durante el craneado, clasificando el sistema como bueno (voltaje mayor o igual a 10,2V), débil (9,6 a 10,2V) o bajo (menor a 9,6V). La visualización de forma de onda permite ver tendencias de voltaje que no son visibles con instrumentos estáticos.

Especificaciones Eléctricas

Parámetros de SoH y Referencia CCA por Cilindrada

Dimensiones y Ambiente

Aplicaciones

• Diagnóstico de baterías en talleres mecánicos y servicentros
• Verificación de baterías AGM y EFB en vehículos con sistema Start Stop
• Evaluación de baterías de camiones y maquinaria pesada en sistemas 24V
• Revisión preventiva de baterías en flotas vehiculares
• Diagnóstico de sistemas de carga y alternadores con análisis de voltaje dinámico
• Uso en aplicaciones marinas e industriales con baterías de plomo ácido o GEL
• Control de calidad en tiendas de repuestos automotrices al recibir o vender baterías
• Diagnóstico en sistemas de telecomunicaciones con respaldo en baterías 12V o 24V

Preguntas Frecuentes

¿El BTM24 puede probar baterías de litio LiFePO4 o solo plomo ácido?

El FNIRSI BTM24 está diseñado principalmente para baterías de plomo ácido en sus variantes inundada, AGM placa plana, AGM espiral, GEL y EFB. La página oficial menciona compatibilidad con baterías de litio de 12V y 24V en términos de voltaje de sistema, pero los algoritmos de SoH y CCA están calibrados para química de plomo ácido. Para baterías LiFePO4 el voltaje se puede medir con precisión, pero los valores de SoH y CCA deben interpretarse con precaución ya que los umbrales de referencia difieren de los de plomo ácido.

¿Es necesario desconectar la batería del vehículo para realizar la prueba?

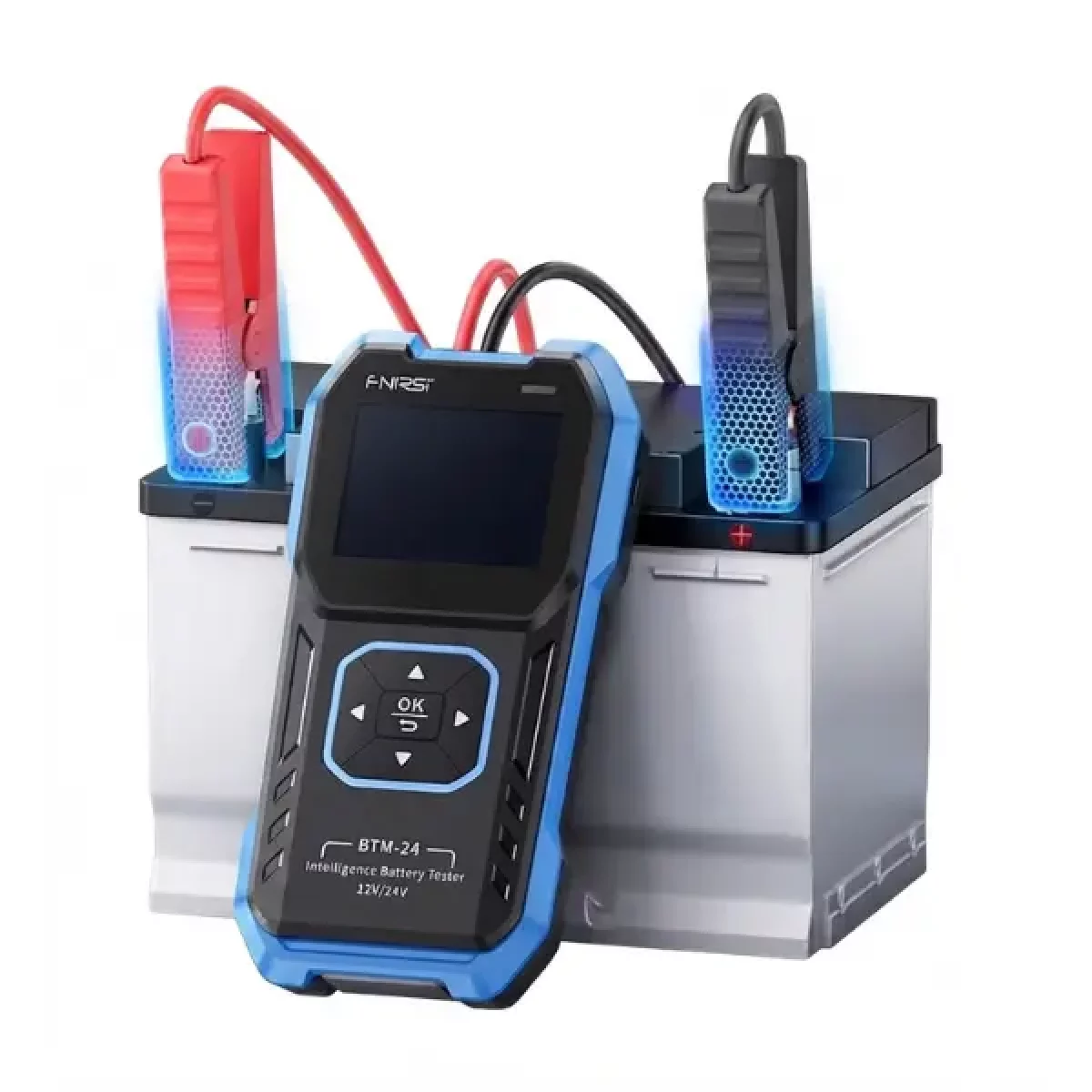

No. El BTM24 incluye un modo de prueba en vehículo que permite realizar el diagnóstico completo con la batería instalada y el motor apagado (llave en posición OFF). Para la prueba de sistema de carga sí es necesario encender el motor y elevar las revoluciones a 2000 a 2500 RPM, pero en ningún caso se requiere retirar la batería. El modo fuera del vehículo (banco) está disponible para cuando se desea analizar la batería de forma aislada.

¿Qué diferencia hay entre CCA, IEC, EN, DIN, JIS y GB? ¿Cuál debo seleccionar para baterías chilenas?

Estos son estándares internacionales que definen la condición de prueba de CCA (temperatura, duración y voltaje mínimo aceptable). CCA es la norma norteamericana (SAE J537, prueba a menos 18°C). EN y IEC corresponden al estándar europeo (prueba a menos 18°C con criterios ligeramente distintos). DIN es el estándar alemán antiguo. JIS es el japonés y GB el chino. En Chile la mayoría de las baterías del mercado están etiquetadas con norma CCA o EN. Para comparar correctamente el valor medido con el valor impreso en la etiqueta de la batería, se debe seleccionar el estándar que aparece en la etiqueta de la batería.

¿Qué significa cuando el equipo muestra advertencia de polaridad inversa?

Si al conectar las pinzas se invierte el positivo y el negativo, el BTM24 activa una alerta sonora y visual de polaridad inversa y bloquea la medición antes de que circule corriente peligrosa. Esta protección integrada evita daños al equipo y a la electrónica del vehículo. El procedimiento correcto es conectar siempre la pinza roja al terminal positivo de la batería y la pinza negra al terminal negativo, luego confirmar que no hay alerta antes de iniciar la prueba.
