$ 3.220 IVA incluido
El Módulo de Potencia con Transistor MOSFET Aislado (D4184) es una alternativa eficiente y silenciosa a los relés, ideal para conmutar cargas DC de 5-36V y hasta 15A. Con aislamiento óptico y control PWM, es perfecto para motores, LEDs de alta potencia y automatización, protegiendo tu microcontrolador.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

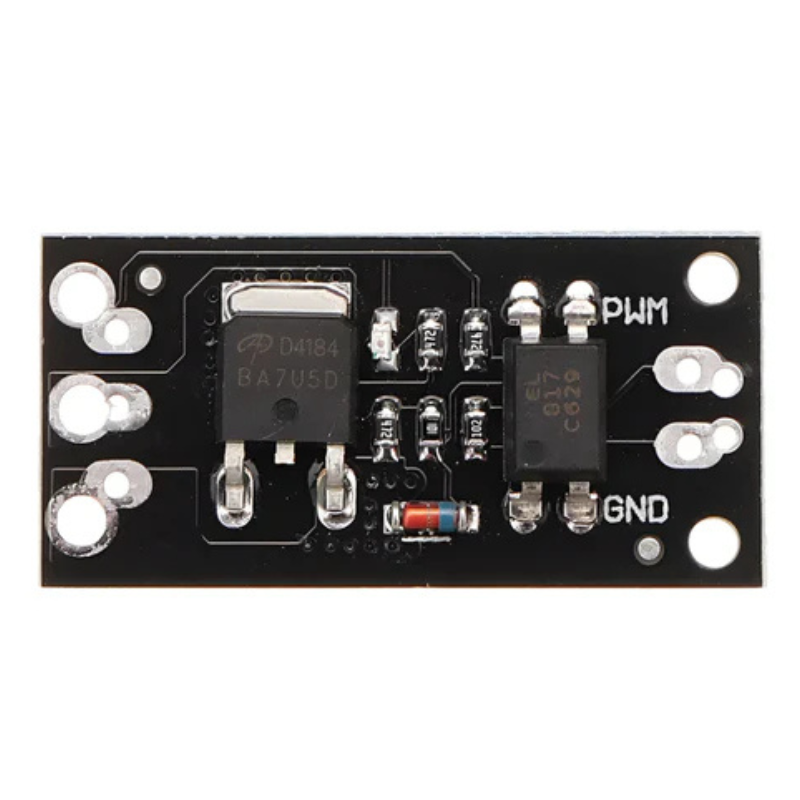

El Módulo de Potencia con Transistor MOSFET Aislado (Reemplazo de Relé, D4184) es una placa compacta diseñada para la conmutación de cargas de alta corriente o alto voltaje en aplicaciones DC, ofreciendo una alternativa más eficiente y silenciosa a los relés mecánicos. Este módulo incorpora un transistor MOSFET de efecto de campo de potencia (FET), comúnmente un FDD4141 o similar (el «D4184» en el título puede referirse a un tipo de MOSFET o un código de producto específico del vendedor), que permite el control de cargas resistivas, inductivas o capacitivas con una baja caída de voltaje.
Una de sus características clave es el aislamiento óptico (optocoupler) integrado, que proporciona aislamiento galvánico entre la señal de control (desde un microcontrolador, por ejemplo) y el circuito de potencia. Esto protege el microcontrolador de picos de voltaje o ruidos generados por la carga. Es ideal para controlar motores DC, tiras de LED de alta potencia, válvulas solenoides, bombas, calentadores y cualquier dispositivo DC que requiera conmutación de alta velocidad, bajo ruido y alta fiabilidad, en aplicaciones como robótica, automatización del hogar, iluminación y control industrial.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Módulo | Controlador de Potencia MOSFET Aislado |
| Transistor de Potencia | MOSFET de Canal N (ej. FDD4141, IRF520 u otro similar de alta corriente) |
| Voltaje de Entrada de Control (Gate) | 3.3 V a 20 V DC (Compatible con microcontroladores) |
| Voltaje de Carga (Salida) | 5 V a 36 V DC (rango típico, puede variar según el MOSFET) |
| Corriente de Carga Máxima | Hasta 15 A (continua, dependiendo del MOSFET y disipación) |
| Corriente de Pico | Hasta 30 A (para pulsos cortos) |
| Aislamiento | Optoacoplador (aislamiento galvánico entre control y potencia) |
| Método de Control | Señal digital ON/OFF o PWM (Modulación por Ancho de Pulso) |
| Resistencia ON (RDS(on)) | Extremadamente baja (típicamente <10 mΩ) |
| Dimensiones Típicas | Aprox. 34 mm x 17 mm (muy compacto) |

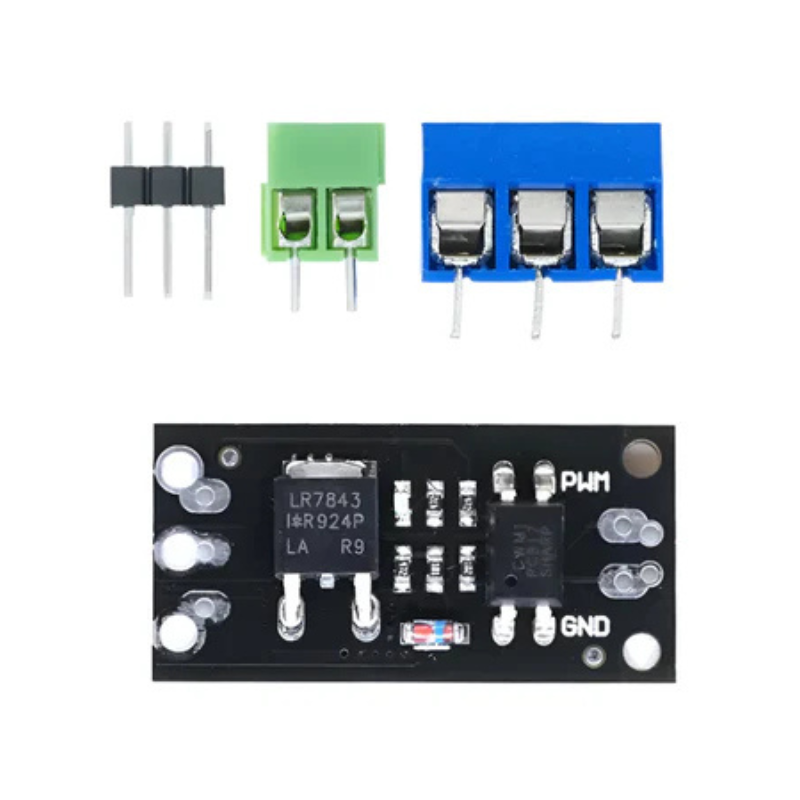

| Conexiones | Pines header o bornes de tornillo para entrada de control y salida de carga |
| Indicadores LED (Opcional) | Puede incluir LED para estado de activación |
Características Adicionales
| Característica | Detalle |
|---|---|
| Conmutación de Alta Potencia | Capaz de manejar corrientes y voltajes DC significativos |
| Alternativa a Relés Mecánicos | Ofrece conmutación más rápida, silenciosa y sin desgaste |
| Aislamiento Óptico | Protege el circuito de control (microcontrolador) de la carga de potencia |
| Control PWM | Permite el control de velocidad de motores o brillo de LEDs |
| Baja Resistencia ON | Minimiza la disipación de calor y maximiza la eficiencia al conducir corriente |
| Amplia Compatibilidad | Señal de control compatible con la mayoría de microcontroladores (Arduino, ESP32) |
| Diseño Compacto | Fácil de integrar en proyectos con espacio limitado |
Preguntas Frecuentes
¿Qué es un MOSFET y por qué este módulo es un «reemplazo de relé»?
Un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) es un tipo de transistor que actúa como un interruptor electrónico. Este módulo se considera un «reemplazo de relé» porque, al igual que un relé mecánico, puede encender y apagar una carga. Sin embargo, lo hace de forma completamente electrónica (sin partes móviles), lo que resulta en una conmutación más rápida, silenciosa, sin rebotes, con mayor vida útil y menor consumo para la señal de control.
¿Qué significa que el MOSFET esté «aislado» en este módulo?
Que el MOSFET esté «aislado» significa que el módulo incorpora un optoacoplador. Este componente utiliza luz para transmitir la señal de control, creando una barrera eléctrica (aislamiento galvánico) entre el circuito de bajo voltaje de control (ej. tu Arduino) y el circuito de alto voltaje/corriente de la carga. Esto protege tu microcontrolador de posibles daños por picos de voltaje o ruido eléctrico de la carga.
¿Qué tipo de cargas DC puedo controlar con este módulo?
Puedes controlar una amplia variedad de cargas de corriente continua (DC). Es ideal para motores DC (para control ON/OFF o de velocidad con PWM), tiras de LED de alta potencia, lámparas DC, válvulas solenoides, bombas pequeñas y elementos calefactores resistivos que operen dentro del rango de voltaje (5V-36V) y corriente (hasta 15A) del módulo.
¿Puedo controlar la velocidad de un motor DC con este módulo?
Sí, gracias a que el MOSFET puede conmutar muy rápidamente, este módulo es perfecto para controlar la velocidad de un motor DC utilizando una señal PWM (Modulación por Ancho de Pulso) desde tu microcontrolador. Al variar el ciclo de trabajo del PWM, puedes ajustar suavemente la velocidad del motor.
¿Necesito un disipador de calor adicional para este módulo?
El módulo es compacto y puede manejar hasta 15A. Para cargas de corriente moderada (ej. hasta 5-10A), el propio PCB y la eficiencia del MOSFET pueden ser suficientes para disipar el calor residual. Sin embargo, si planeas operar el módulo continuamente con cargas cercanas a su corriente máxima (15A), o en un ambiente cálido, es recomendable añadir un disipador de calor externo al MOSFET (si el diseño lo permite) o asegurar una buena ventilación para evitar el sobrecalentamiento y garantizar la fiabilidad a largo plazo.
