Seed Studio Antena 915MHz 2.6dBi SMA LoRa
El precio original era: $ 13.000.$ 10.990El precio actual es: $ 10.990. IVA incluido
Antena omnidireccional 915MHz con ganancia de 2.6dBi y conector SMA macho, diseñada para módulos LoRa y LoRaWAN en la banda 902 a 928MHz. Longitud de 195mm.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es la Antena 915MHz 2.6dBi SMA LoRa?
La antena 915MHz 2.6dBi con conector SMA macho es un elemento radiante de tipo rubber duck omnidireccional diseñado específicamente para operar en la banda de frecuencia 902 a 928MHz, utilizada por los protocolos LoRa y LoRaWAN en América (banda US915 y AU915). Con una ganancia de 2.6dBi, esta antena está pensada para aplicaciones de largo alcance en redes IoT, telemetría inalámbrica y sensores remotos donde se requiere maximizar la distancia de cobertura sin aumentar la potencia de transmisión. Su conector SMA macho la hace directamente compatible con módulos como el Wio E5, Grove Wio E5, LLCC68 y otros transceptores LoRa que cuenten con conector SMA hembra en su placa.
Internamente, la antena utiliza un elemento radiante de hilo helicoidal o monopolo recubierto en una cubierta plástica flexible negra de 195mm de longitud. El diseño monopolar con plano de tierra dependiente del dispositivo al que se conecta genera un diagrama de radiación omnidireccional en el plano horizontal, lo que permite cubrir 360 grados alrededor del nodo sin orientación preferencial. La impedancia de 50 ohmios asegura máxima transferencia de potencia con los transceptores estándar del mercado, minimizando las pérdidas por desadaptación en la interfaz antena a módulo.
Características Técnicas
Esta antena tipo rubber duck opera en el rango 902 a 928MHz con centro nominal en 915MHz, cubriendo íntegramente la banda ISM utilizada por LoRaWAN en las regiones US915, AU915 y AS923. La ganancia de 2.6dBi representa una mejora real respecto a una antena isotrópica, concentrando la energía en el plano ecuatorial y reduciendo la irradiación hacia el cénit y el nadir. Esto se traduce en mayor alcance efectivo en despliegues horizontales típicos de sensores en campo, riego, activos industriales o medidores remotos. El patrón de radiación omnidireccional y la polarización vertical son compatibles con las mejores prácticas de instalación LoRa para redes LPWAN.
Especificaciones RF y Eléctricas
| Parámetro | Valor |
|---|---|
| Frecuencia de operación | 902 a 928MHz |
| Frecuencia central nominal | 915MHz |
| Ganancia | 2.6dBi |
| Impedancia | 50 ohmios |
| VSWR | menor o igual a 2.0 |
| Potencia máxima | 50W (típica para este tipo de elemento) |
| Polarización | Vertical lineal |
| Patrón de radiación | Omnidireccional |
Conector y Compatibilidad
| Característica | Detalle |
|---|---|

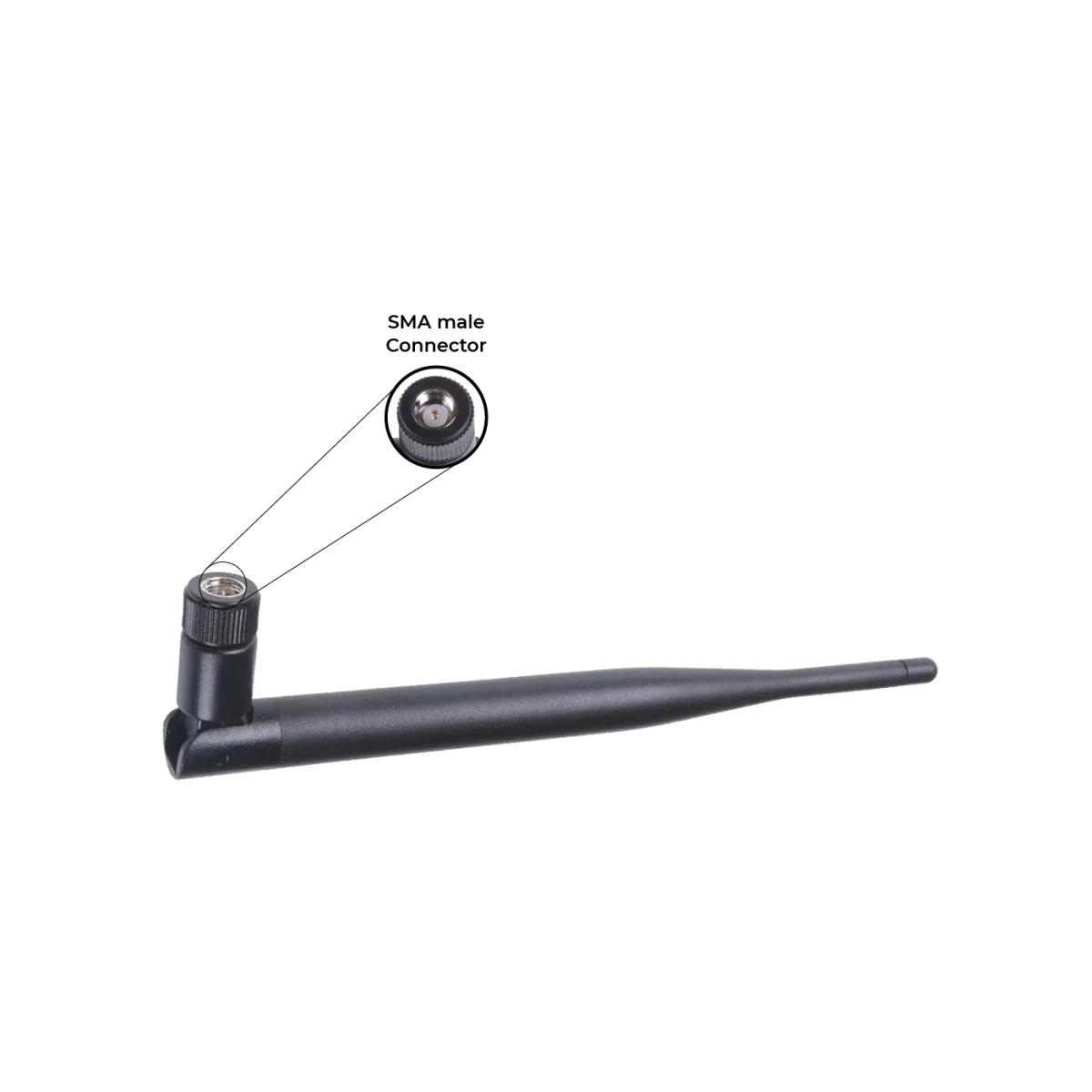

| Tipo de conector | SMA macho (pin central, rosca exterior) |
| Impedancia del conector | 50 ohmios |
| Módulos compatibles directos | Wio E5, Wio E5 mini, Grove Wio E5, módulos con SMA hembra |
| Protocolos RF soportados | LoRa, LoRaWAN US915, AU915, AS923 |
| Chipsets compatibles | SX1276, SX1278, SX1262, SX1268, LLCC68, STM32WLE5JC |
Dimensiones y Condiciones de Operación
| Característica | Valor |
|---|---|
| Longitud total | 195mm |
| Tipo de cuerpo | Rubber duck flexible, color negro |
| Temperatura de operación | 40 bajo cero a 85 grados Celsius (estimado para antenas de este tipo) |
| Peso aproximado | menos de 20g |
Aplicaciones
- Nodos LoRaWAN para redes IoT agrícolas, de riego y monitoreo ambiental en campo abierto
- Sensores remotos con módulos Wio E5 o Grove Wio E5 en proyectos de largo alcance
- Gateways y end devices LoRa en prototipos de redes LPWAN privadas
- Telemetría inalámbrica en automatización industrial y monitoreo de activos
- Proyectos educativos y de investigación con la banda 915MHz en América
- Reemplazo o mejora de antenas originales en módulos LoRa con conector SMA hembra
Preguntas Frecuentes
¿Es compatible esta antena con los módulos Wio E5 y Wio E5 mini de Seeed Studio?
Sí. Los módulos Wio E5, Wio E5 mini y Grove Wio E5 incluyen un conector SMA hembra en la placa, por lo que esta antena con conector SMA macho se acopla directamente sin necesidad de adaptadores. El módulo STM32WLE5JC interno opera en la banda US915 (902 a 928MHz), que coincide exactamente con la frecuencia de esta antena.
¿Puede usarse en redes LoRaWAN con la banda AU915 o AS923?
Sí. El rango operativo de 902 a 928MHz cubre tanto la banda US915 como AU915. Para AS923 (920 a 923MHz), la antena también cubre esa sub banda. Antes de desplegar en una red LoRaWAN pública, verifica que el gateway y el servidor de red soporten el plan de frecuencias de tu región, ya que la antena es solo el elemento radiante y no impone restricciones regionales por sí sola.
¿Qué diferencia práctica hay entre esta antena de 2.6dBi y una de fibra de vidrio de 8dBi?
Una antena de mayor ganancia (7 a 8dBi) concentra más la energía en el plano horizontal, aumentando el alcance en entornos planos pero reduciendo la cobertura en ángulos verticales. Esta antena de 2.6dBi tiene un lóbulo más amplio, lo que la hace ideal cuando el nodo y el gateway no están en el mismo plano horizontal (interiores, diferentes pisos, terrenos irregulares). Además, su tamaño compacto de 195mm la hace conveniente para dispositivos portátiles o instalaciones en gabinetes pequeños.
¿El conector SMA macho de esta antena es el mismo que el RP SMA?
No. SMA macho estándar tiene un pin central saliente y rosca exterior. RP SMA (Reverse Polarity SMA) tiene el pin central en el receptáculo hembra del dispositivo y la rosca en el conector de la antena. Son físicamente similares pero no compatibles entre sí. Los módulos Wio E5 y la mayoría de módulos LoRa de Seeed usan SMA estándar hembra, compatible con esta antena. Si tu módulo tiene RP SMA, necesitarás un adaptador RP SMA hembra a SMA macho.
Complementa tu proyecto
Información adicional
| Frecuencia | 902 a 928MHz |
|---|---|
| Ganancia | 2.6dBi |
| Conector | SMA macho |
| Longitud | 195mm |
| Impedancia | 50 ohmios |
| Polarización | Vertical omnidireccional |
| Protocolo | LoRa, LoRaWAN US915, AU915, AS923 |
| N° de parte (MPN) | 318020389 |
