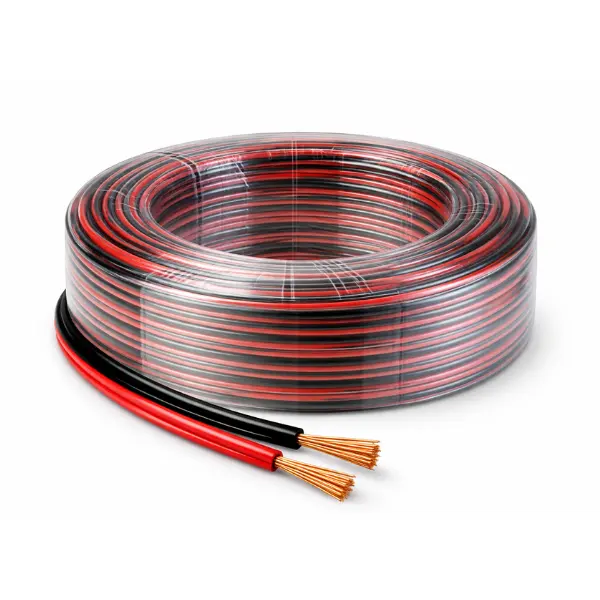

Rollo Cable Paralelo AWG 22/18
Conductor multifilar flexible con aislamiento de PVC, ideal para conexiones de tiras LED, fuentes de alimentación DC, prototipado electrónico y robótica. Soporta hasta 80°C y voltajes de hasta 300V.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar
¿Qué es el Rollo de Cable Paralelo AWG 22/18?
El Rollo de Cable Paralelo AWG 22/18 es un conductor eléctrico flexible de dos vías unidas mecánicamente (tipo dúplex) diseñado para la distribución de energía en baja tensión e instrumentación. Esta publicación se presenta como un producto con variaciones de calibre, permitiendo elegir entre la variante AWG 22 con un metraje continuo de 100 metros o la variante AWG 18 con un metraje de 50 metros. Su cubierta bicolor simplifica la identificación de la polaridad (positivo y negativo), y al estar constituido por filamentos multifilares de cobre, provee una alta flexibilidad que evita fracturas por fatiga en sistemas móviles, arneses robóticos y cableados internos de chasis.
Características Técnicas
La arquitectura de este conductor se basa en un núcleo de hilos delgados de cobre trenzado de alta conductividad, recubiertos por un aislamiento de PVC extruido que asegura rigidez dieléctrica frente a corrientes continuas de potencia moderada.
| Especificación del Conductor | Variación AWG 22 | Variación AWG 18 |
|---|---|---|
| Calibre del Conductor (Gauge) | AWG 22 (0.35 mm²) | AWG 18 (0.82 mm²) |
| Largo Total del Rollo | 100 Metros | 50 Metros |

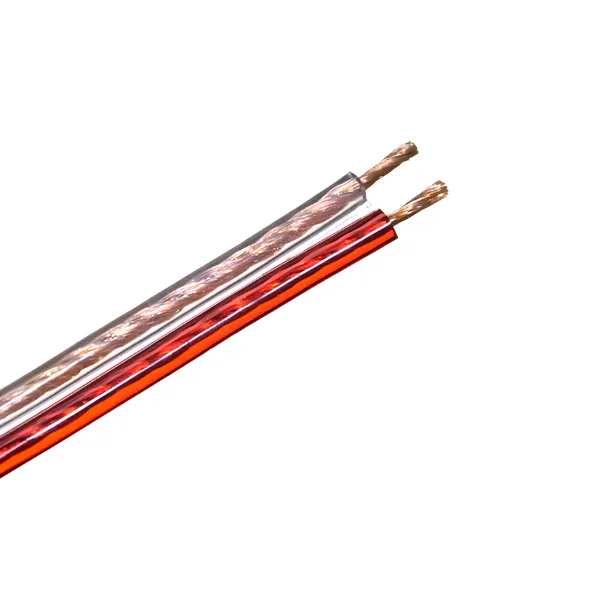

| Configuración Física | Bipolar paralelo de fácil separación. Rojo y negro en AWG 22, transparente y rojo en AWG 18 | |
| Tipo de Núcleo | Multifilar flexible (Múltiples hilos de cobre trenzado) | |
| Material de Aislamiento | PVC flexible retardante de llama | |
| Voltaje de Operación Máximo | Hasta 300V | |
| Corriente Continua Máxima Recomendada | Hasta 3 a 5 A | Hasta 10 a 15 A |
| Temperatura Máxima de Trabajo | 80°C | |
Preguntas Frecuentes
¿Cómo elijo entre el rollo AWG 22 y el AWG 18?
Elige por el consumo y el largo del tramo. El AWG 22 trae 0,35 mm² por conductor y sirve para señales de sensores, instrumentación y alimentación de bajo consumo. El AWG 18 tiene más sección y en el mismo largo pierde menos voltaje. Se nota en tiras LED o cámaras de 12 V a varios metros de la fuente. En un tramo de alimentación usa un cable igual o más grueso que el del resto del circuito.
¿A cuántos milímetros equivalen el AWG 22 y el AWG 18?
El calibre 22 equivale a 0,326 mm² de sección y 0,64 mm de diámetro, y el 18 a 0,823 mm² y 1,02 mm, según la tabla AWG. El rollo AWG 22 trae 0,35 mm² por conductor, el equivalente métrico más cercano. Esos diámetros son del cobre pelado, sin la aislación de PVC.
¿El rollo AWG 18 es de cobre o de aluminio cobreado (CCA)?
De cobre. Al raspar un hilo del rollo AWG 18, por dentro es cobrizo y no plateado.
¿Cuál de los dos conductores es el positivo?
El rojo, por convención. En el rollo AWG 22 el negro va al negativo, y en el AWG 18 el negativo es el transparente. Revisa la polaridad antes de energizar, porque invertirla puede dañar módulos y tiras LED sin protección.
¿Sirve como alambre para protoboard?
Solo el AWG 22, con la punta estañada. Es cable multifilar, con muchos hilos delgados trenzados, y sin estañar la punta se abre al pincharla. El AWG 18 es más grueso que el alambre para protoboard, así que no lo fuerces en sus contactos. A cambio, el multifilar se dobla sin quebrarse y aguanta mejor la vibración en robots e impresoras 3D.
¿Es compatible con terminales de inserción o bornes de tornillo?
Sí, con los dos. En bornes de tornillo, estaña las puntas o poncha un terminal tubular (ferrule) para que ningún hilo suelto toque el borne vecino. En terminales de inserción o de ponchar, elige uno cuyo rango incluya el AWG del rollo que compraste. Los terminales aislados rojos, por ejemplo, cubren de 22 a 16 AWG.
¿Se puede usar en instalaciones de 220 V domiciliarias?
No. En Chile las instalaciones eléctricas domiciliarias deben usar conductores que cumplan la norma de la SEC, y este cable no declara cumplirla. Úsalo en circuitos de corriente continua de baja tensión, audio y señales.
| Rollo | AWG 22 100mt Rojo y Negro, AWG 18 50mt Transparente y Rojo |
|---|
