$ 12.990 IVA incluido
Kit de 220 piezas JST PH con paso de 2.0mm. Incluye carcasas, headers para PCB y terminales de alta conductividad. Stock disponible en Curicó.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es el Kit de Conectores JST PH2.0 de 220 Piezas?
El Kit de Conectores JST PH2.0 es un surtido organizado de 220 piezas diseñado para interconexiones eléctricas cable-a-placa (Wire-to-Board) con un paso compacto de 2.0 mm. Este juego incluye carcasas hembra aéreas, conectores macho rectos de inserción (Through-Hole) para soldar directamente sobre placas PCB y terminales metálicos crimpeables hembra. Gracias a su tamaño reducido y a su sistema de polarización mecánica que evita inversiones de voltaje, es el estándar más extendido para la confección de arneses de cables en impresoras 3D, módulos de baterías de litio (LiPo), pantallas LCD/OLED, controladores de servos y robótica educativa.
Características Técnicas
La arquitectura del sistema PH2.0 ofrece una densidad de pines optimizada para espacios reducidos, manteniendo un aislamiento dieléctrico seguro entre conductores bajo la norma de inflamabilidad UL94V-0.
| Especificación Eléctrica y Mecánica | Detalle Técnico |
|---|---|
| Estándar / Serie | JST PH (Paso fino de 2.0 mm) |
| Paso entre Pines (Pitch) | 2.0 mm (0.079 pulgadas) |
| Configuración de Pines Incluidos | 2P, 3P, 4P, 5P, 6P y 8P |
| Corriente Máxima Nominal | 2A AC/DC por pin |
| Voltaje Máximo de Operación | 100V AC/DC |
| Orientación de Pines Macho | Rectos (180° / Vertical para Through-Hole) |
| Calibre de Cable Soportado | AWG 24 a AWG 30 |
| Contenido Total del Juego | 220 piezas (Carcasas hembra, conectores PCB y terminales metallicos) en caja organizadora |
Preguntas Frecuentes
¿Cuál es la diferencia entre un conector JST PH y un JST XH?
La diferencia principal radica en la distancia entre el centro de sus pines (Paso / Pitch). La serie JST PH tiene un paso compacto de 2.0 mm, mientras que la serie JST XH es más grande, con un paso estándar de 2.54 mm. No son compatibles mecánicamente entre sí.
¿Qué calibre de cable se debe utilizar para crimpar los terminales?
Los terminales metálicos hembra incluidos están optimizados para cables flexibles delgados con calibres entre AWG 24 y AWG 30. Usar cables más gruesos que AWG 24 deformará las pestañas de traba e impedirá que el terminal ingrese dentro de la carcasa de plástico.
¿Se requiere una herramienta especial para armar los conectores?
Se recomienda utilizar una pinza crimpadora de precisión de micro-terminales (como la SN-28B o serie IWISS). Si no se dispone de una, se pueden doblar las pestañas metálicas con un alicate de punta fina y asegurar el centro del cable con una gota discreta de soldadura de estaño.
¿Cómo evita este kit que se conecten los componentes al revés?
Las carcasas de plástico incorporan muescas de polarización lateral. Estas guías encajan exclusivamente en la rampa frontal del cabezal macho soldado a la placa, lo que bloquea físicamente el acoplamiento si se intenta insertar el conector invertido en 180°.

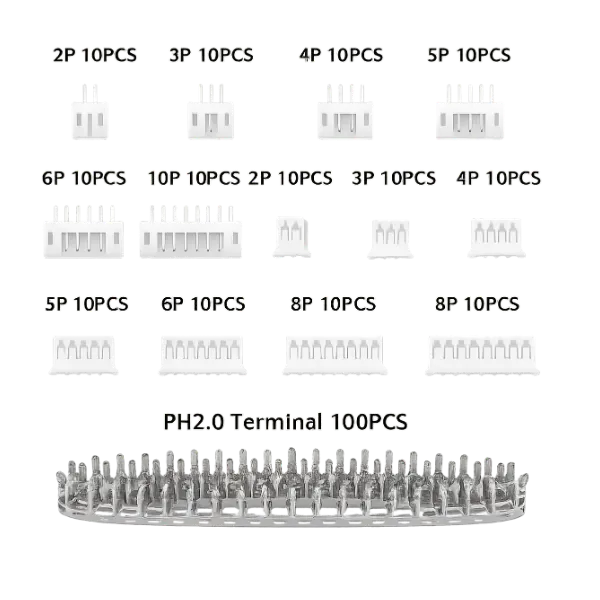

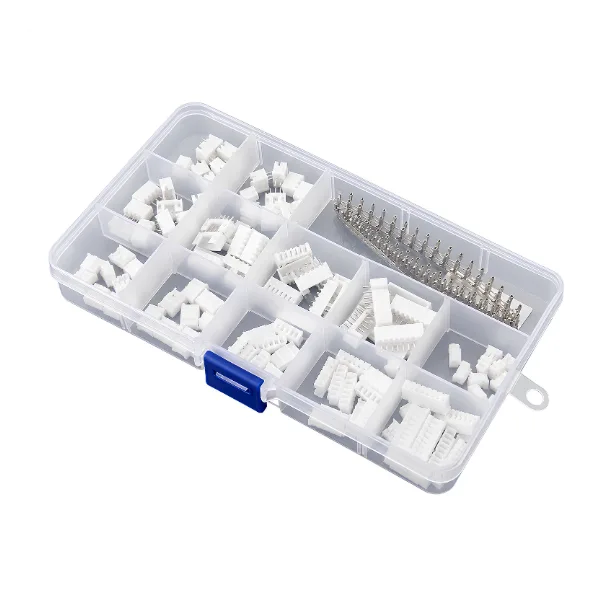

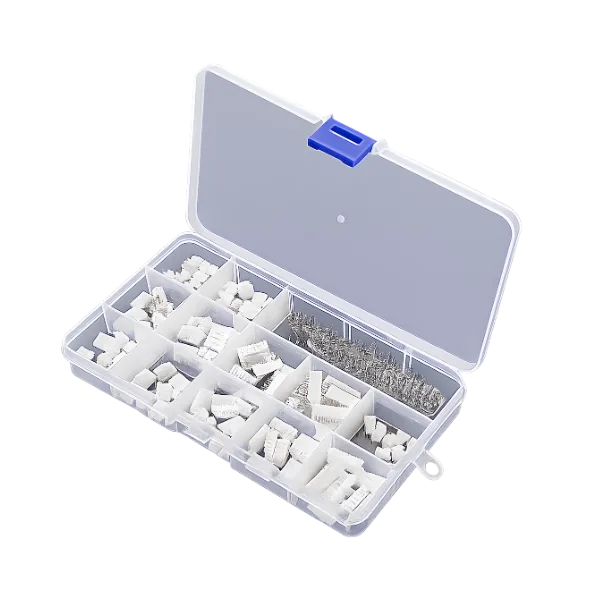

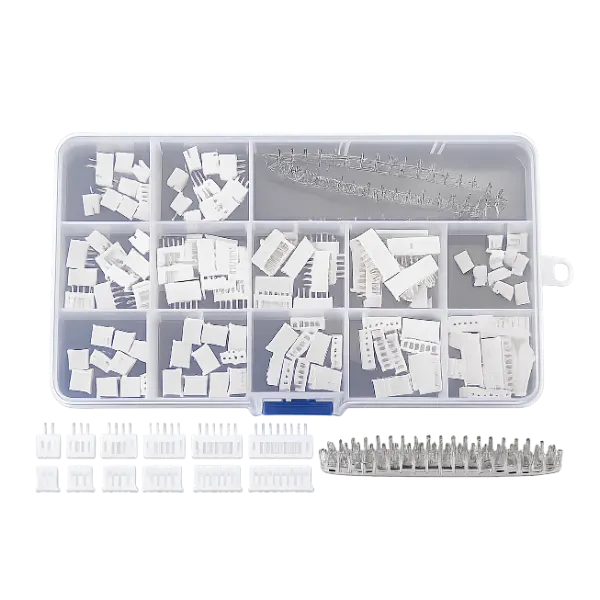

¿Qué contiene la caja organizadora exactamente?
El kit viene distribuido con un total de 220 elementos:
- 10x Conectores Macho PCB (2P, 3P, 4P, 5P, 6P, 8P)
- 10x Carcasas Hembra Aéreas (2P, 3P, 4P, 5P, 6P, 8P)
- 100x Terminales metálicos hembra para crimpar
- 1x Caja plástica compartimentada de almacenamiento
