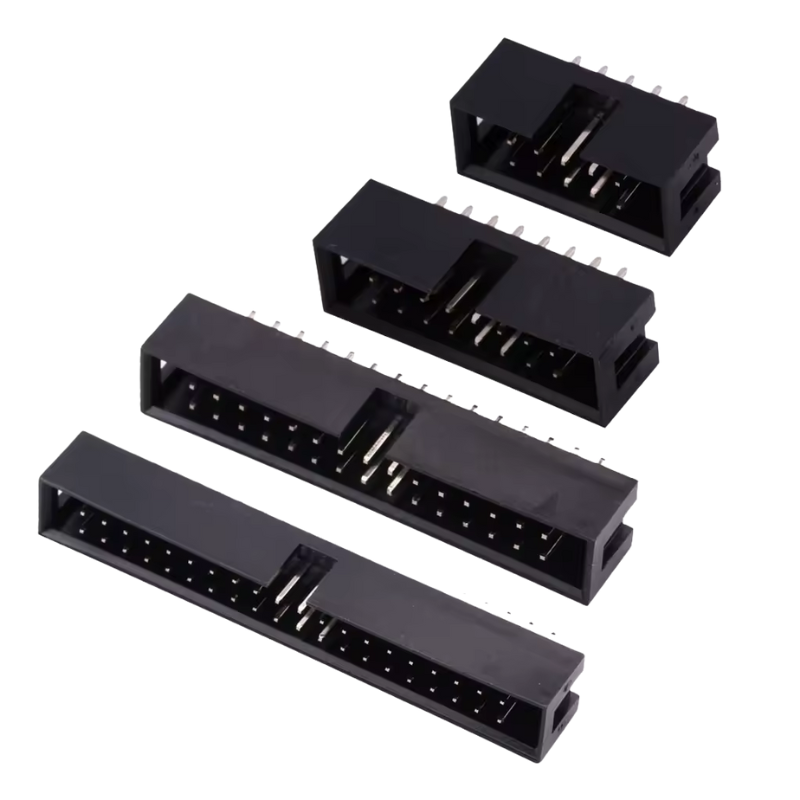

El Conector IDC Hembra para Cable Plano (2.54mm) es un conector sin soldadura para cabezales macho DC3 de doble hilera. Disponible en varias configuraciones (ej. 6 a 40 pines), utiliza la tecnología IDC para una conexión rápida y fiable, ideal para buses de datos y prototipado.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Conector IDC macho para Cable Plano (2.54 mm, Compatible con Cabezal DC3) es un tipo de conector de terminación por desplazamiento de aislamiento (IDC – Insulation Displacement Connector) diseñado para realizar conexiones rápidas y seguras con cables planos (ribbon cables). Estos conectores hembra, de tipo recto, permiten conectar cables planos directamente a cabezales de pines macho estándar tipo DC3, que tienen un paso de 2.54 mm (0.1 pulgadas) y un diseño de doble hilera.
La principal ventaja de la tecnología IDC es que no requiere soldadura ni pelar los cables. Simplemente se inserta el cable plano en el conector y se presiona, y las cuchillas internas del conector perforan el aislamiento de los hilos, estableciendo un contacto eléctrico firme. Los conectores están disponibles en una variedad de pines lo que los hace compatibles con la mayoría de las placas de desarrollo, shields, y proyectos de electrónica que utilizan cabezales de doble hilera. Son componentes esenciales para prototipos, interfaces de conexión de datos, sistemas de microcontroladores y para la creación de mazos de cables personalizados de forma rápida y eficiente.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Producto | Conector IDC Macho |
| Método de Conexión | Terminación por Desplazamiento de Aislamiento (IDC) |
| Número de Pines | 6, 10, 16, 20, 40 pines (y otros, en doble hilera) |
| Paso entre Pines | 2.54 mm (0.1 pulgadas) |
| Tipo de Cable Compatible | Cable plano (Ribbon Cable) |
| Calibre del Cable Compatible | AWG 28 o AWG 26 (típico) |
| Tipo de Conexión a PCB | Compatible con Cabezal Macho DC3 de 2.54 mm |
| Material del Cuerpo | Plástico aislante (Poliamida, Nylon o PBT) |
| Material de los Contactos | Aleación de Cobre con recubrimiento de Oro o Niquelado |
| Corriente Nominal Máxima | 1 A (típica) |
| Voltaje Nominal Máximo | 250 V AC/DC (típico) |
| Temperatura de Operación | -40°C a +105°C (típica) |
| Color | Negro (típico) |
Características Adicionales
| Característica | Detalle |
|---|---|
| Conexión Rápida y sin Soldadura | Elimina la necesidad de soldar, pelar o crimpar terminales individuales |
| Conexión con Doble Hilera | Diseño recto para una conexión compacta y organizada a cabezales DC3 |
| Paso Estándar de 2.54 mm | Compatible con la mayoría de las placas de desarrollo y cabezales de pines estándar |
| Conexión Fiable | Las cuchillas IDC aseguran un contacto eléctrico firme y duradero |
| Ideal para Prototipado | Permite crear mazos de cables personalizados para interconectar módulos fácilmente |
| Organización de Cableado | El cable plano mantiene el cableado ordenado y organizado |
| Variedad de Pines | Disponibles en una amplia variedad de números de pines para diferentes anchos de bus |
Preguntas Frecuentes
¿Cómo se usa un conector IDC hembra con un cable plano?
El uso es muy sencillo: 1) Corta el cable plano a la longitud deseada. 2) Inserta el extremo del cable plano en la ranura del conector IDC, asegurándote de que los hilos estén alineados. 3) Presiona el conector con una prensa de banco o un alicate (con cuidado) hasta que las cuchillas internas perforen el aislamiento del cable y hagan contacto con los conductores. El conector queda sellado al cable y listo para ser conectado.
¿Cuál es la ventaja de usar este conector en un cabezal DC3?
La principal ventaja es la facilidad de conexión de buses de datos completos. El conector IDC permite conectar todos los pines de un cabezal de doble hilera (como un DC3) de forma simultánea, lo que es ideal para la interconexión de buses de datos paralelos de 8, 16 o más bits, y para la creación de mazos de cables limpios para shields o módulos de expansión.
¿Qué tipo de cable plano necesito para estos conectores?
Necesitarás un cable plano (ribbon cable) con un paso de 1.27 mm (0.05 pulgadas) entre los hilos. El conector IDC tiene un paso de 2.54 mm en doble hilera, que coincide con el paso del cabezal DC3. El calibre más común para estos conectores es el AWG 28.
¿Es compatible este conector con el cable plano estándar que se usa en PC?
Sí, este conector es compatible con el cable plano estándar que se utiliza para buses de datos internos en PCs, como los cables IDE antiguos. La clave es que el paso de los hilos del cable sea de 1.27 mm y que el número de pines del conector IDC coincida con el número de hilos que deseas conectar.
¿Cómo elijo el número de pines adecuado para mi proyecto?
El número de pines del conector IDC debe coincidir con el número de pines del cabezal macho DC3 con el que vas a conectar el cable. Por ejemplo, si tu placa de microcontrolador tiene un cabezal de expansión de 20 pines (10×2), necesitarás un conector IDC de 20 pines.
Información adicional
| N° de pines | 40 pines, 10 pines, 6 pines, 16 pines, 20 pines, 8 pines, 34 pines, 12 pines |
|---|
Valoraciones (0)
Aún no hay opiniones
Sé el primero en compartir tu experiencia con este producto.
