Set de conectores industriales serie SP13 con certificación IP68 (resistente a agua y polvo). Incluye el conector aéreo (para el cable) y la base para montaje en panel con brida de 2 tornillos. Ideal para máquinas CNC, equipos marinos, iluminación exterior y robótica.
-
Protección: IP68 (Sumergible y estanco).
-
Montaje: Tipo Brida (Flange) con 2 orificios para tornillos.
-
Conexión: Rosca de seguridad (evita desconexión por vibración).
-

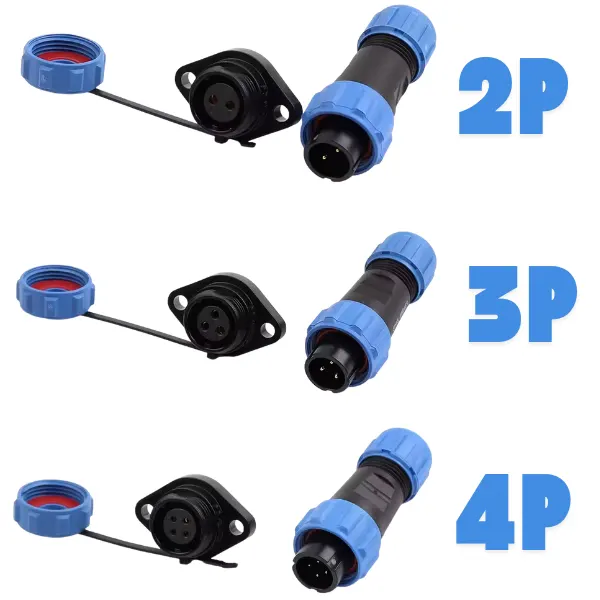

Variantes: 2, 3 y 4 Pines (Ver tabla de amperaje).
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es el Kit de Conectores SP13 IP68?
El SP13 es un kit de conectores circulares herméticos de grado industrial, compuesto por un enchufe aéreo macho (SP13 Plug) y una toma de corriente hembra para montaje en chasis con brida (SP13 Flange Socket). Diseñado bajo el estándar de acoplamiento roscado seguro, este sistema destaca por su certificación IP68, garantizando una estanqueidad total contra polvo fino e inmersión continua en agua. Su chasis de polímero técnico de alta resistencia y sus pines de aleación de cobre chapados en oro lo convierten en la solución preferida para conexiones de alimentación y señales en intemperie, sistemas de automatización marina, iluminación exterior, equipos médicos y robótica.
Características Técnicas
El diseño modular del SP13 permite configuraciones desde 2 hasta 4 pines (cores) gruesos destinados a potencia eléctrica, manteniendo dimensiones externas unificadas para el calado del panel en todos sus modelos.
| Especificación Eléctrica y Mecánica | Modelo 2 Pines | Modelo 3 Pines | Modelo 4 Pines |
|---|---|---|---|
| Corriente Nominal (Rated Current) | 13 A | 13 A | 5 A |
| Diámetro de los Pines (Contact Ø) | 1.6 mm × 2 | 1.6 mm × 3 | 1.0 mm × 4 |
| Voltaje de Operación (Working AC.V) | 250 V | 250 V | 200 V |
| Calibre de Cable Máximo (AWG) | ≤ 14 AWG (2.0 mm²) | ≤ 14 AWG (2.0 mm²) | ≤ 18 AWG (0.75 mm²) |
| Diámetro de Calado en Panel | 13.0 mm (Requiere perforación central de 13 mm) | ||
| Diámetro de Cable Soportado | Tipo I: 4-6.5 mm | Tipo II: 5-8 mm (Prensaestopa trasero) | ||
| Grado de Protección Hermética | IP68 (Con tapa de goma protectora para chasis incluida) | ||
Preguntas Frecuentes
¿Qué medidas debe tener la perforación en el chasis para fijar la base hembra?

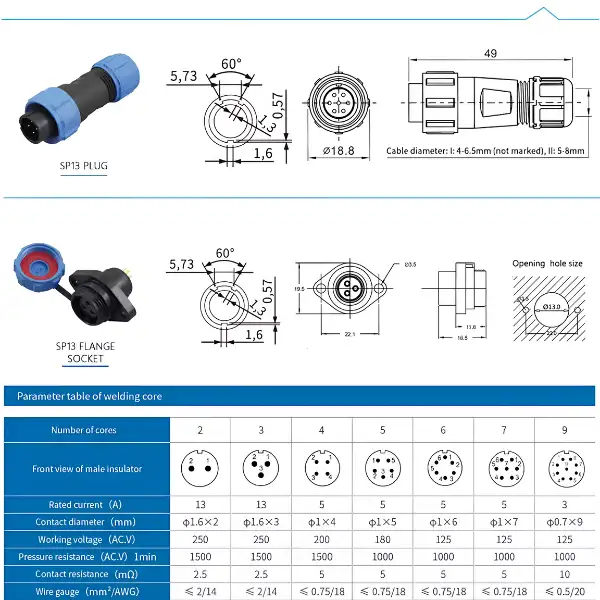

Según los esquemas técnicos oficiales, se requiere un agujero central de 13.0 mm de diámetro para alojar el cuerpo roscado posterior del conector de panel. La distancia entre centros para los dos orificios de los tornillos de fijación de la brida debe ser de exactamente 22.1 mm.
¿Cómo se realiza la conexión de los cables a los pines internos?
Los terminales internos de este modelo son de tipo copa para soldadura eléctrica (welding core). Se debe estañar la punta del cable e introducirla en la cavidad del pin cilíndrico aplicando calor con un cautín para lograr una unión sólida de baja resistencia eléctrica.
¿Qué diferencia de potencia hay entre las versiones de 2, 3 y 4 pines?
Las versiones de 2 y 3 pines poseen contactos gruesos de 1.6 mm capaces de manejar corrientes altas de hasta 13A a 250V AC. La versión de 4 pines utiliza contactos más delgados de 1.0 mm sintonizados para señales o potencias moderadas de hasta 5A a 200V AC.
¿Por qué el conector aéreo (Plug) tiene una muesca o chavetero guía?
Tanto el enchufe como la toma poseen un chavetero guía asimétrico de 60° con ranuras de 1.3 mm y 1.6 mm. Este diseño mecánico (poka-yoke) evita por completo errores de conexión o inversiones de polaridad al obligar a acoplar las piezas en una única posición correcta.
¿El conector mantiene la impermeabilidad IP68 si está desconectado?
La base de panel (Flange Socket) incluye una tapa de goma estanca cautiva con retenedor de plástico. Al desconectar el enchufe aéreo, debes enroscar firmemente esta tapa sobre la base para mantener el sello hermético IP68 y proteger las conexiones interiores contra la lluvia o humedad ambiental.
Información adicional
| Numero de pines | 2 pines, 3 pines, 4 pines |
|---|
