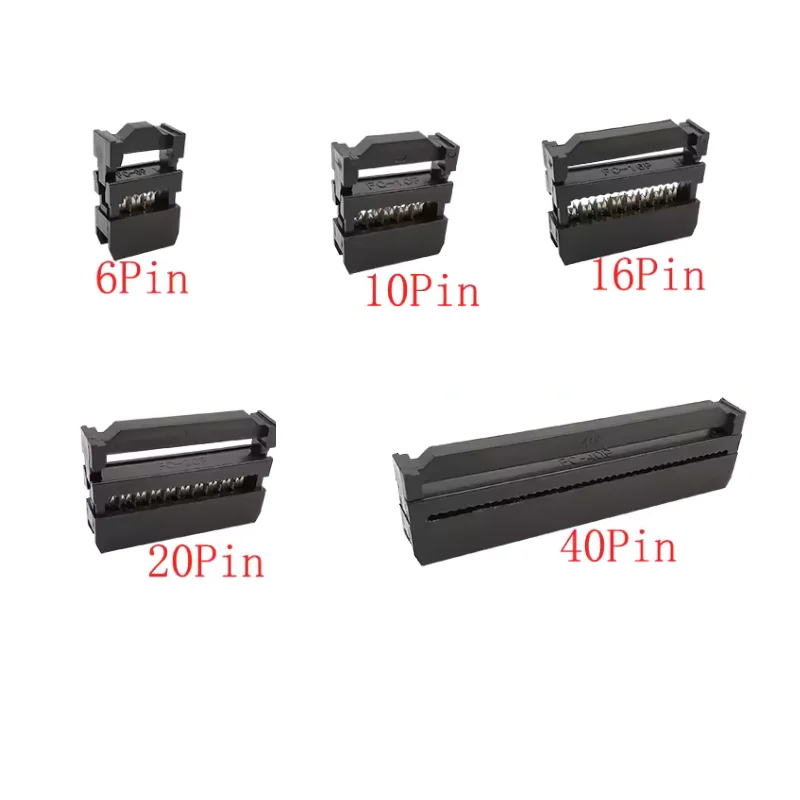

El Conector IDC Hembra para Cable Plano es un conector sin soldadura que usa la tecnología IDC para terminar cables planos. Disponible en 6, 10, 16, 20 y 40 pines con paso de 2.54mm, es ideal para prototipado, buses de datos y la creación de mazos de cables de forma rápida y organizada.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Conector IDC Hembra para Cable Plano (2.54 mm, Variedad de Pines) es un tipo de conector de terminación por desplazamiento de aislamiento (IDC – Insulation Displacement Connector) diseñado para realizar conexiones rápidas y seguras con cables planos (ribbon cables). Estos conectores hembra permiten conectar cables planos directamente a cabezales de pines macho estándar en placas de circuito impreso (PCBs).
La principal ventaja de la tecnología IDC es que no requiere soldadura ni pelar los cables. Simplemente se inserta el cable plano en el conector y se presiona, y las cuchillas internas del conector perforan el aislamiento de los cables, estableciendo un contacto eléctrico firme. Los conectores están disponibles en una variedad de pines (ej. 6, 10, 16, 20, 40 pines) y tienen un paso estándar de 2.54 mm (0.1 pulgadas), lo que los hace compatibles con la mayoría de los cabezales de pines macho en placas de desarrollo, shields, y proyectos de electrónica. Son componentes esenciales para prototipos, interfaces de conexión de datos, sistemas de microcontroladores (Arduino, Raspberry Pi), y para la creación de mazos de cables personalizados de forma rápida y eficiente.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Producto | Conector IDC Hembra |
| Método de Conexión | Terminación por Desplazamiento de Aislamiento (IDC) |
| Número de Pines | 6, 10, 16, 20, 40 pines (y otros) |
| Paso entre Pines | 2.54 mm (0.1 pulgadas) |
| Tipo de Cable Compatible | Cable plano (Ribbon Cable) |
| Calibre del Cable Compatible | AWG 28 o AWG 26 (típico) |
| Método de Montaje | Conexión a cabezales de pines macho (ej. en PCBs o protoboards) |
| Material del Cuerpo | Plástico aislante (Poliamida, Nylon o PBT) |
| Material de los Contactos | Aleación de Cobre con recubrimiento de Oro o Niquelado |
| Corriente Nominal Máxima | 1 A (típica) |
| Voltaje Nominal Máximo | 250 V AC/DC (típico) |
| Temperatura de Operación | -40°C a +105°C (típica) |
| Color | Negro (típico) |
Características Adicionales
| Característica | Detalle |
|---|---|
| Conexión Rápida y sin Soldadura | Elimina la necesidad de soldar, pelar o crimpar terminales individuales |
| Versatilidad de Pines | Disponibles en una amplia variedad de números de pines para diferentes anchos de bus |
| Paso Estándar de 2.54 mm | Compatible con la mayoría de los cabezales de pines macho en la electrónica |
| Conexión Fiable | Las cuchillas IDC aseguran un contacto eléctrico firme y duradero |
| Ideal para Prototipado | Permite crear mazos de cables personalizados para interconectar módulos fácilmente |
| Organización de Cableado | El cable plano mantiene el cableado ordenado y organizado |
| Bloqueo Mecánico (Opcional) | Algunos modelos tienen clips de bloqueo para una sujeción más segura al cabezal |
Preguntas Frecuentes
¿Cómo se usa un conector IDC hembra con un cable plano?
El uso es muy sencillo: 1) Corta el cable plano a la longitud deseada. 2) Inserta el extremo del cable plano en la ranura del conector IDC, asegurándote de que los hilos estén alineados. 3) Presiona el conector con una prensa de banco o un alicate (con cuidado) hasta que las cuchillas internas perforen el aislamiento del cable y hagan contacto con los conductores. El conector queda sellado al cable y listo para ser conectado.
¿Qué ventaja tiene usar un conector IDC sobre soldar cables individuales?
La principal ventaja es el ahorro de tiempo y la fiabilidad. Un conector IDC permite terminar múltiples hilos a la vez de forma rápida y sin soldadura. Esto elimina la posibilidad de errores de soldadura o de hilos cruzados, y resulta en un mazo de cables limpio, organizado y fácil de desconectar, lo que es invaluable en el prototipado y la producción a pequeña escala.
¿Qué tipo de cable plano necesito para estos conectores?
Necesitarás un cable plano (ribbon cable) con un paso de 1.27 mm (0.05 pulgadas) entre los hilos. El conector IDC tiene una ranura de 2.54 mm, que es el doble del paso de los hilos, para que cada par de hilos del cable se alinee con las cuchillas de terminación. El calibre más común para estos conectores es el AWG 28.
¿Puedo usar estos conectores con cables redondos o individuales?
No, estos conectores están diseñados específicamente para cables planos (ribbon cables). La geometría de las cuchillas internas requiere que los hilos del cable estén perfectamente alineados en un plano para que la conexión IDC funcione correctamente. No son aptos para cables redondos o para conectar hilos individuales.
¿Cómo elijo el número de pines adecuado para mi proyecto?
El número de pines del conector IDC debe coincidir con el número de pines del cabezal macho con el que vas a conectar el cable. Por ejemplo, si tu placa de microcontrolador tiene un cabezal de 10 pines, necesitarás un conector IDC de 10 pines. Al elegir, asegúrate de que el número de pines se adapte a tu diseño de bus de datos o a la cantidad de señales que necesitas transmitir.
Información adicional
| N° de pines | 6 pines, 10 pines, 16 pines, 20 pines, 40 pines |
|---|
